Tempat asal: | Cina |
Nama merek: | MEAN WELL |
Nomor model: | RS-100-12 |
Kuantitas min Order: | 2 set |
---|---|
Kemasan rincian: | Kemasan kotak kayu |
Waktu pengiriman: | 15 hari setelah penandatanganan kontrak |
Syarat-syarat pembayaran: | T/T |
Menyediakan kemampuan: | 1000sets |
Model: | RS-100-12 | Tegangan DC: | 12V |
---|---|---|---|
Saat ini berbagai: | 8.5A | TEGANGAN ADJ. JARAK: | 11.4 ~ 13.2V |
Cahaya Tinggi: | alat pelindung listrik,kontaktor daya dc |

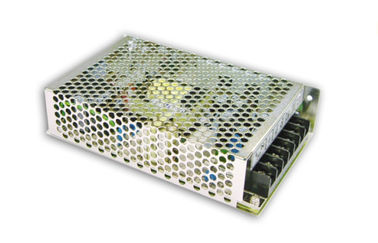

100W Single Output Switching Power Supply, berarti baik AC / DC catu daya tertutup.
Fitur :
MODEL | RS-100-3.3 | RS-100-5 | RS-100-12 | RS-100-15 | RS-100-24 | RS-100-48 | |
KELUARAN | TEGANGAN DC | 3.3V | 5V | 12V | 15V | 24V | 48V |
RATED CURRENT | 20A | 7A | 8.5A | 7A | 4.5A | 2.3A | |
RANGE SAAT INI | 0 ~ 20A | 0 ~ 16A | 0 ~ 8.5A | 0 ~ 7A | 0 ~ 4.5A | 0 ~ 2.3A | |
NILAI DAYA | 66W | 80W | 102W | 105W | 108W | 110.4W | |
RIPPLE & KEBISINGAN | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 200mVp-p | |
VOLTAGEADJ.RANGE | 3.2 ~ 3.5V | 4.75 ~ 5.5V | 11.4 ~ 13.2V | 14.25 ~ 16.5V | 22.8 ~ 26.4V | 45.6 ~ 52.8V | |
TOLERAN TEGANGAN TEGANGAN | ± 3,0% | ± 2,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |
LINEREGULASI | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
LOADREGULASI | ± 2,0% | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
SETUP, RISE TIME | 500ms, 20ms / 230VAC 1200ms, 30ms / 115VAC pada beban penuh | ||||||
HOLD UP TIME | 100ms / 230VAC 18ms / 115VAC pada beban penuh | ||||||
MEMASUKKAN | VOLTAGERANGE | 88 ~ 264VAC 125 ~ 373VDC (menahan gelombang 300VAC selama 5 detik tanpa kerusakan) | |||||
RENTANG FREKUENSI | 47 ~ 63Hz | ||||||
EFISIENSI | 74% | 77% | 81% | 82% | 84% | 84% | |
DC SAAT INI | 2.5A / 115VAC 1.5A / 230VAC | ||||||
INRUSH CURRENT | COLD START 40A / 230VAC | ||||||
KEBOCORAN ARUS | <2mA / 240VAC | ||||||
PERLINDUNGAN | OVERLOAD | 110 ~ 150% daya keluaran pengenal | |||||
Jenis Proteksi: Mode cegukan, pulih secara otomatis setelah kondisi kesalahan dilepaskan | |||||||
OVER VOLTAGE | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27.6 ~ 32.4V | 55.2 ~ 64.8V | |
Jenis perlindungan: Mode cegukan, sembuh secara otomatis setelah kondisi sesar dilepas | |||||||
LINGKUNGAN HIDUP | TEMP KERJA. | -25 ~ + 70 ° C (lihat kurva derivasi muatan) | |||||
KERJA KERJA | 20 ~ 90% RH non-kondensasi | ||||||
PENYIMPANAN TEMP HUMIDITY | -40 ~ + 85 ° C 10 ~ 95% RH | ||||||
TEMPCOEFFICIENT | ± 0,03% / ° C (0 ~ 50 ° C) | ||||||
GETARAN | 10 ~ 500HZ, 5G 10min / 1cycle, 60menit. masing-masing berdampingan X, Y, Zaxes | ||||||
KESELAMATAN & EMC | STANDAR KEAMANAN | U60950-1, TUV EN60950-1 disetujui | |||||
TANPA TEGANGAN | I / PO / P: 3KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC | ||||||
TAHAP ISOLASI | I / PO / P, I / P-FG, O / P-FG: Kesehatan 100M Ohms / 500VDC / 250 ° C / 70% | ||||||
EMISI EMISI | Kepatuhan pada EN55022 (CISPR22) Kelas B, EN61000-3-2, -3 | ||||||
IMMUNITAS EMS | Kepatuhan pada EN61000-4-2, 3, 4, 5, 6, 8,11, tingkat industri ringan, kriteria A | ||||||
Orang lain | MTBF | 260.8Khrs min. MIL-HDBK-217F (25 0C) | |||||
DIMENSI | 159 * 97 * 38mm (L * W * H) | ||||||
PENGEPAKAN | 0.6Kg; 24pcs / 15.4Kg / 0.7CUFT |
Spesifikasi mekanis (dalam mm)
