Tempat asal: | Cina |
Nama merek: | MEAN WELL |
Nomor model: | SE-100-24 |
Kuantitas min Order: | 2 set |
---|---|
Kemasan rincian: | Kemasan kotak kayu |
Waktu pengiriman: | 15 hari setelah penandatanganan kontrak |
Syarat-syarat pembayaran: | T/T |
Menyediakan kemampuan: | 1000sets |
Model: | SE-100-24 | Tegangan DC: | 24V |
---|---|---|---|
Saat ini berbagai: | 4.5A | TEGANGAN ADJ. JARAK: | 22.8 ~ 26.4V |
Cahaya Tinggi: | alat pelindung listrik,kontaktor daya dc |

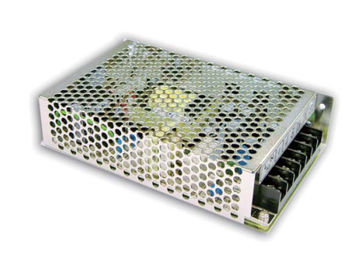

Asli SE-100-24 24V / 4.5A Single Output AC ke DC High-power Switching Power Supply
Fitur :
MODEL | SE-200- 3.3 | SE-200 -5 | SE-200- 7.5 | SE-200-12 | SE-200-15 | SE-200- 24 | SE-200- 27 | SE-200- 36 | SE-200- 48 | |
KELUARAN | TEGANGAN DC | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 27V | 36V | 48V |
RANGE SAAT INI | 0 ~ 40A | 0 ~ 40A | 0 ~ 27A | 0 ~ 17A | 0 ~ 14A | 0 ~ 8.8A | 0 ~ 7.8A | 0 ~ 5.9A | 0 ~ 4.4A | |
RATED CURRENT | 40A | 40A | 27A | 17A | 14A | 8.8A | 7.8A | 5.9A | 4.4A | |
NILAI DAYA | 132W | 200W | 202.5W | 204W | 210W | 211.2W | 210.6W | 212.4W | 211.2W | |
RIPPLE & NOISE (maks.) Catatan.2 | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 200mVp-p | 240mVp -p | 240mVp -p | |
TEGANGAN ADJ. JARAK | 2.97 ~ 3.7V | 4.5 ~ 5.6V | 6 ~ 9V | 10 ~ 13.5V | 13.5 ~ 18V | 20 ~ 26.4V | 26 ~ 32V | 32 ~ 40V | 41 ~ 56V | |
TOLERAN TEGANGAN TEGANGAN CATATAN 3 | 2,0% | 2,0% | 2,0% | 1,0% | 1,0% | 1,0% | 1,0% | 1,0% | 1,0% | |
PERATURAN LINE | 0,5% | |||||||||
PERATURAN BEBAN | 1,5% | 1,0% | 1,0% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | |
SETUP, RISE TIME NOTE.5 | 1000ms, 50ms / 230VAC 1000ms, 50ms / 115VAC pada beban penuh | |||||||||
HOLD UP TIME (Typ.) | 20ms / 230VAC 16ms / 115VAC pada beban penuh | |||||||||
MEMASUKKAN | TEGANGAN TEGANGAN | 90 ~ 132VAC / 180 ~ 264VAC dengan saklar 254 ~ 370VDC | ||||||||
RENTANG FREKUENSI | 47 ~ 63Hz | |||||||||
EFISIENSI (tip.) | 75% | 79% | 82% | 85% | 85% | 87% | 88% | 89% | 89% | |
AC SAAT INI (Typ.) | 4.5A / 115VAC 2.5A / 230VAC | |||||||||
INRUSH CURRENT (Typ.) | 40A / 115VAC 55A / 230VAC | |||||||||
KEBOCORAN ARUS | <3.5mA / 240VAC | |||||||||
PERLINDUNGAN | OVER LOAD | 105 ~ 150% daya keluaran pengenal | ||||||||
OVER VOLTAGE | 3.8 ~ 4.6V | 5.75 ~ 6.75V | 9.4 ~ 10.9V | 13.8 ~ 16.2V | 18 ~ 21V | 27.6 ~ 32.4V | 33.7 ~ 39.2V | 41.4 ~ 46.8V | 57.6 ~ 67.2V | |
OVER TEMPERATURE | 100 10 (RTH2) Mendeteksi pada suhu di dalam ruangan | |||||||||
LINGKUNGAN HIDUP | TEMP KERJA. | -20 ~ + 50oC (lihat kurva derivasi muatan) | ||||||||
KERJA KERJA | 20 ~ 90% RH non-kondensasi | |||||||||
PENYIMPANAN TEMP., HUMIDITAS | -20 ~ + 85oC, 10 ~ 95% RH | |||||||||
TEMP. KOEFISIEN | 0,03% / oC (0 ~ 50oC) | |||||||||
GETARAN | Sumbu 10 ~ 500Hz, 2GY, Z | |||||||||
KESELAMATAN & EMC (Catatan 4) | STANDAR KEAMANAN | UL60950-1 disetujui | ||||||||
TANPA TEGANGAN | I / PO / P: 3KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC | |||||||||
TAHAP ISOLASI | I / PO / P, I / P-FG, O / P-FG: RH 100M Ohms / 500VDC / 25/70% | |||||||||
KONDUKSI & RADIASI EMI | Desain mengacu pada EN55022 (CISPR22) Kelas A | |||||||||
EMS KEKEBALAN | Desain | |||||||||
Orang lain | MTBF | Jam 271.9K min. MIL-HDBK-217F (25) | ||||||||
DIMENSI | 215 * 115 * 50mm (L * W * H) | |||||||||
PENGEPAKAN | 0,93kg; 12pcs / 12kg / 0.92CUFT |
Spesifikasi mekanis (dalam mm)
