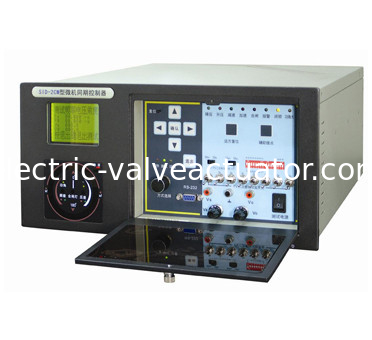

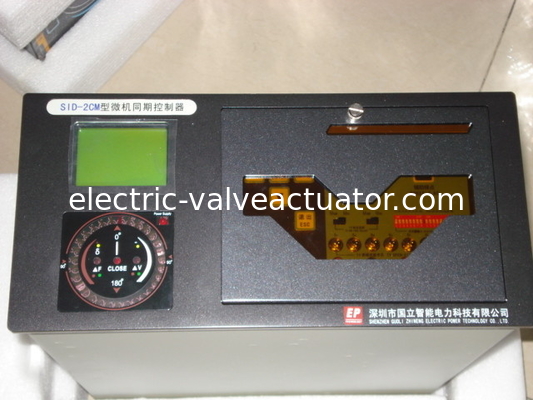

Perangkat sinkronisasi microcomputer multiplexing jalur generator SID-2CM

Fungsi utama:

1 Ada dua belas saluran untuk digunakan untuk 1-12 unit generator daya atau

kabel listrik yang sejajar dalam perangkat, jenis dan atribut paralel dapat dibedakan.

2 Parameter pengaturan: waktu pemutus; Diferensial tegangan yang diizinkan; nilai perlindungan tegangan tinggi;

Nilai perbedaan frekuensi yang diizinkan; koefisien kontrol frekuensi; koefisien kontrol tegangan;

Sudut daya yang diizinkan;tekanan nominal TV masuk dan busbar; sudut fase TV busbar shift;

nilai kunci tegangan rendah di kedua sisi titik paralel; satu sisi atau kedua sisi tanpa tegangan operasi; fungsi sinkron; kontrol lebar denyut untuk frekuensi yang sama; nama pemutus.

3 Perangkat dapat memastikan pertama nol fase diferensial muncul untuk ditangkap sementara diferensial paralel

(antara generator dan busbar atau dua jalur sinkron.) dan membuat paralel tanpa berdampak;

4 Perangkat dapat membuat paralel cepat generator melalui cara yang dapat menyebabkan frekuensi diferensial dan

diferensial tegangan ke dalam kisaran yang diizinkan menurut teori kontrol fuzzy;

5 Ketika paralel akan dimulai sekaligus hanya jika sudut daya dan perbedaan tegangan kurang dari

nilai yang diizinkan ketika paralel antara jalur sinkron, jika tidak, harus ada menunggu dan sinyal,

apakah itu frekuensi diferensial atau frekuensi yang sama dapat dibedakan oleh perangkat secara otomatis;

6 Perangkat dapat melakukan uji diri saat berjalan tepat waktu dan secara otomatis, juga dapat alarm dan menampilkan jika kesalahan;

7 Alarm ketika TV sirkuit terbuka dan mengunci operasi sinkronisasi dan non-tegangan penutupan;

8 Instruksi kontrol akselerasi dapat diberikan secara otomatis ketika frekuensi sama selama

proses paralel generator untuk membatalkan kondisi frekuensi yang sama.

Paralel anti-kekuatan tidak akan pernah muncul pasti jika perlu;

9 Perangkat akan menampilkan data ini ‡ waktu pengukuran nyata yang dibutuhkan oleh sirkuit pemutus saat menutup dan

delapan nilai pengukuran nyata terakhir yang dicatat di setiap saluran setelah menyelesaikan paralel di

Untuk memastikan akurasi waktu yang dibutuhkan saat pemutus menutup.

Waktu pemutus untuk menutup tidak akan dicatat ketika frekuensi paralel yang sama.

10 Akses komunikasi dan perjanjian komunikasi akan disediakan antara perangkat

dan komputer host (RS-232, RS-485), untuk memenuhi persyaratan perangkat akan dimasukkan ke dalam sistem DCS.

Perangkat ini dapat bekerja bahkan di bawah kondisi yang mengerikan karena metode

dan cara isolasi yang ketat pada elektromagnet dan listrik foto;

12 AC atau DC dapat sebagai catu daya dari perangkat dan perangkat dapat menyesuaikan diri dengan 48V220V AC

atau catu daya DC secara otomatis;

13 Pemeriksaan dan pengujian dapat dilakukan secara langsung tanpa perangkat lain karena modul

permintaan sudah ada di perangkat;

14 Satu sisi atau kedua sisi pemutus dekat tanpa tegangan dapat dicapai sesuai dengan instruksi dari komputer host;

atau kedua sisi tidak tegangan dekat pemutus dari mengoperasikan switch panel depan..

15 Untuk digunakan sebagai sinkroskop cerdas.

1Masukan tegangan sekunder TV di kedua sisi pemutus sirkuit dapat baik tegangan fase atau tegangan jalur.Sinyal TV yang disampel di kedua sisi tidak memiliki dasar umum di dalam perangkat dan independen apakah tegangan sekunder TV adalah dasar umum atau tidakSetiap titik sejajar dapat mengatur sudut tegangan sekunder dari TV sisi sistem secara terpisah, tanpa perlu memasang transformator isolasi dan transformator sudut.

2. Semua nilai switch masukan (pilihan titik paralel, reset jarak jauh, mulai operasi sinkron, konfirmasi penutupan bebas tegangan sisi tunggal, konfirmasi penutupan udara bebas tegangan,kontak bantu pemutus sirkuit, dll) biasanya kontak udara terbuka.

3. Jumlah output switch (percepatan, perlambatan, dorongan, penutupan, sudut daya melebihi batas, alarm, kehilangan daya, dll) sinyal kontrol menggunakan relay elektromagnetik kecil biasanya kontak udara terbuka ("kehilangan daya" biasanya ditutup), dengan kapasitas kontak 220V AC, 5A atau 220V DC, 0.5A. Ketika menggunakan relay MOSFET tanpa kontak isolasi optik di sirkuit penutupan, itu adalah 600V DC, 6A.

4. Satu RS-232 dan satu RS-485 komunikasi antarmuka masing-masing.

5Sumber daya kerja dapat 110-220 volt AC/DC, dengan konsumsi daya tidak melebihi 30 volt ampere.

6Kekuatan isolasi: sirkuit arus lemah ke tanah: 500V 50Hz 1 Min

Sirkuit arus kuat ke tanah: 2000V 50Hz 1 Min

Antara sirkuit listrik yang kuat dan lemah: 1000V 50Hz 1 Min

7Lingkungan kerja: Suhu kerja: -10 °C~55 °C

Suhu penyimpanan: -20 °C~70 °C

Suhu relatif: tidak lebih dari 90%.
