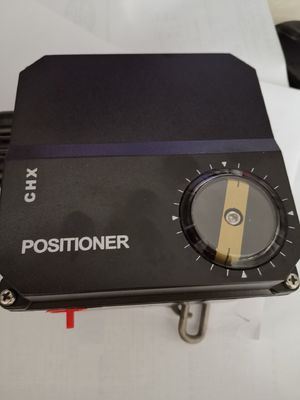

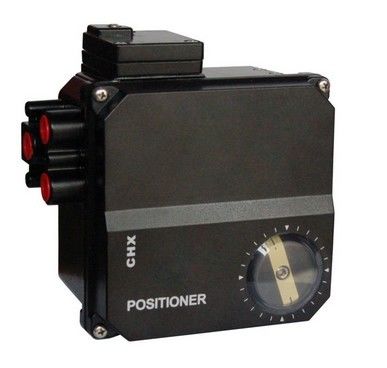

CHX (EP) -724AH electric valve positioner CHX merk NE724 / S1 ELECTRO-PNEUMATIC POSTIONER

Pengatur posisi katup listrik tipe chx700 mengubah sinyal DC 4-20 ma dari regulator atau port io komputer menjadi gaya aerodinamis, dan menggerakkan katup pengatur dengan silinder kerja tunggal atau ganda untuk mewujudkan perpindahan sudut atau perpindahan linier.Kontrol loop tertutup diwujudkan melalui sistem umpan balik cam, yang membuat katup pengatur mewujudkan perpindahan sudut yang akurat atau perpindahan linier yang sebanding dengan sinyal input.

- Sinyal input standar 4 ~ 20 ma dc 0 ~ 20 ma dc

- Rentang 4 ~ 12 ma dc 12 ~ 20 ma dc

- Impedansi masukan 220ω ± 10ω

- Sudut umpan balik 95 °

- perjalanan lurus: mm 20-140

- mengontrol arah positif dan kontraproduktif

- Hubungan dan linier tentang trip dan signal

- Tekanan suplai 0,14 ~ 0,8 mpa

- Tekanan <0,2% / 10 kpa pada pasokan

- suhu lingkungan -25 ~ 85 ℃ -≤0,05% ℃ suhu lingkungan

- Perlindungan Kelas ip54

- konsumsi gas 0,5 m3n / jam

φ4, φ6 dari aktuator pencocokan katup geser servo

Performa saat beban aktuator relatif stabil

- zona mati ≤ -0,4%

- tertinggal <0,7%

- linier <± 1%

- Efek getaran (1,5 g –100hz) ≤1%

Cangkang bahan struktural diolah dengan asam glutamat dan permukaan luar dilapisi dengan semprotan bubuk elektrostatik.Penutupnya polikarbonat, bagian dalamnya adalah baja tahan karat dan paduan aluminium, keduanya adalah bahan tahan korosi, dan teknologi permukaan dirawat.

Antarmuka masuk g1 / 2 atau m20 × 1.5

Kabel yang berlaku φ5 – φ10

Antarmuka Airpipe zg 1/4 "

beratnya sekitar 2,3 kg
