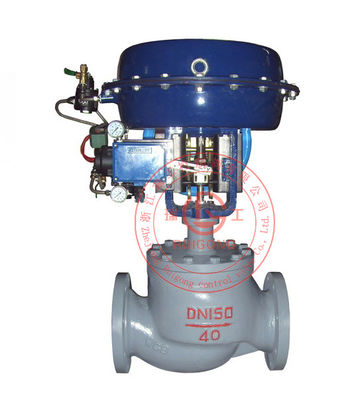

ANSI125 25mm Katup Pengatur Kursi Tunggal ZHLS 6.4MPa

Struktur katup pengatur kursi tunggal kecil ZHLS kompak, memiliki saluran S yang disederhanakan, membuat penurunan tekanannya kecil, aliran besar, rentang yang dapat disesuaikan, dan karakteristik aliran presisi tinggi, standar IEC534-1-1976.

Pengatur kebocoran katup sejalan dengan standar ANSI B16.104.Katup pengatur dengan aktuator film tipis pegas, strukturnya yang ringkas, gaya keluaran yang besar.

Produk ini sesuai dengan GB / T4213-92

Parameter teknis dan kinerja

Badan katup

Gaya: melalui katup bola pengecoran satu kursi

Ukuran nominal: 20, 25mm

Tekanan nominal: ANSI125, 150, 300, 150

JIS 10, 16, 20, 30, 40 k

PN1.6, 4.0, 6.4MPa

Jenis koneksi: koneksi flensa: FF, RF, RJ, LG, tipe alur, tipe tertanam

Standar flange, JIS B2201-1984, ANSI B16.5-1981, JB / T79.1-94, dll

Koneksi pengelasan: pengelasan syal SW

Bahan: baja tuang (ZG230-450), baja tahan karat tuang (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), titanium, dll

Di sampul: model normal (P): 17 ~ + 230 ℃

Tipe perpanjangan I (EI): 45 ~ - 17 ℃ + 230 ~ + 230 ℃

Tipe perpanjangan II (EII): - 100 ~ 45 ℃

Perpanjangan tipe III (EIII): 196 - - 196 ℃

Catatan: suhu kerja diperbolehkan melebihi ruang lingkup yang diizinkan dari berbagai bahan.

Tipe kelenjar: tipe penjepit baut

Packing: ptfe tipe-v, mengandung asbes pelindian anyaman ptfe, asbes, grafit

Komponen di katup

Jenis inti katup, inti katup pendorong tipe tunggal

Fitur aliran: dudukan logam: persentase (% CF) dan sifat linier (LCF), lihat gambar 1 dan gambar 3

Cv dari 0,4-14 karakteristik aliran presisi tinggi standar IEC534-2-1976

Kursi empuk: persentase% (TF) dan sifat linier (LTF), lihat gambar 2 dan gambar 3

Catatan: tentang perbedaan suhu dan tekanan kerja jok ptfe, lihat gambar 5

Bahan: baja tahan karat (1 cr18ni9ti, 1 cr18ni12mo2ti, ph, 9 cr18 17-4, 316 l), paduan titanium, perusahaan pengelasan baja tahan karat juga dan paduan tahan korosi, dll.

Badan penegakan hukum

Style: HA lebih banyak aktuator film pegas

Bahan diafragma: kain nilon karet etilen propilena, klip karet butadiena nitril hingga kain nilon

Kisaran musim semi: 20 ~ 100, 80 ~ 240 kpa

Tekanan pasokan gas: dari 140 hingga 400 kpa

Antarmuka udara: Rc1 / 4 "

Suhu lingkungan: - 30 ~ + 70 ℃

Jenis aksi katup: katup dengan aksi positif atau tipe penutup gas aktuator reaksi atau tipe terbuka

Perlengkapan: pengatur posisi, filter udara dan alat pelepas tekanan, katup, sakelar stroke, pemancar posisi katup, roda tangan, dll.

kinerja

Kebocoran katup: dudukan logam: kurang dari 0,01% dari kapasitas pengenal, sejalan dengan ANSI B16.104-1976 level iv

Kursi empuk: kurang dari kapasitas terukur 10-7, sesuai dengan ANSI B16.104-1976 level iv

Membawa kembali ke orang miskin: pencari lokasi kecil di seluruh 1% perjalanan,

Tanpa locator kecil di seluruh 3% stroke (tipe LHAI kecil 5% dari semua perjalanan)

Kesalahan dasar: bawa kecil di semua lokasi perjalanan plus atau minus 1%

Tanpa pencari lokasi kecil sepanjang perjalanan plus atau minus 5% (VPE untuk plus atau minus 3%, LHAI dengan HEP ​​adalah + / - 2%)

Catatan: standar pengepakan ptfe tipe-v

Rentang yang dapat disesuaikan: 50: 1 Cv 14 atau kurang atau kurang (0,25) atau spake (Cv 0,16 atau kurang)
