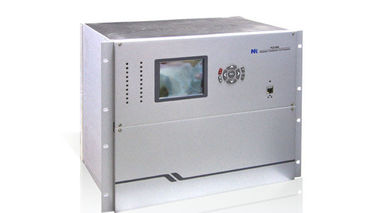

PC-985 Generator transformator Unit Perlindungan Relay 87g diferensial perlindungan

PC-985 Generator transformator Unit Perlindungan Relay 87g diferensial perlindungan, arus lebih perlindungan, perlindungan yang berlebihan waktu tertentu, perlindungan yang berlebihan invers-waktu

PC-985 menyediakan utama dan cadangan perlindungan lengkap unit generator-transformator yang biasanya terdiri dari generator, transformator utama, bantu transformator dan exciter atau eksitasi transformator.Mendukung koneksi ke konvensional CTs/VTs dan elektronik CTs/VTs, dan secara luas digunakan dalam kapasitas besar turbo-dynamo, generator turbin gas dan pembangkit listrik tenaga nuklir dengan mode koneksi yang berbeda.

Untuk unit generator-transformator penting, dua set PCS-985 dapat digunakan untuk mencapai digandakan perlindungan konfigurasi. Menggunakan PC-985 dua kelompok CT yang berbeda, dan perlindungan utama dan cadangan dalam satu PCS-985 berbagi CT satu kelompok.

Generator perlindungan

Diferensial perlindungan. (87G)
DPFC diferensial perlindungan. (87G)
Sensitif melintang diferensial perlindungan tinggi. (87G)
Longitudinal nol-urutan overvoltage perlindungan untuk interturn kesalahan. (59N/60)
DPFC arah perlindungan untuk inter-turn kesalahan. (67)
Tegangan dikontrol overcurrent protection. (50)
Fase-fase impedansi perlindungan. (21G)
Ekstrim saat ini fungsi memblokir pada generator terminal.
Dasar nol-urutan tegangan Perlindungan untuk stator bumi kesalahan. (64)
Ketiga rasio harmonik overvoltage perlindungan untuk stator bumi kesalahan. (64)
Ketiga harmonik overvoltage perlindungan diferensial stator bumi kesalahan. (64)
100% stator bumi-kesalahan perlindungan dengan tegangan injeksi. (64R)
Rotor satu titik bumi-kesalahan perlindungan. (64R1)
Rotor dua titik bumi-kesalahan perlindungan. (64R2)
Waktu tertentu stator perlindungan yang berlebihan. (50)
Stator invers-waktu perlindungan yang berlebihan. (51S)
Perlindungan yang berlebihan negatif-urutan tertentu-waktu. (50Q)
Invers-waktu negatif-urutan overload perlindungan. (51Q)

Khas aplikasi
Perlindungan kerugian dari eksitasi. (40)
Out-of-langkah perlindungan. (78)
Perlindungan overvoltage. (59)
Perlindungan over-excitation waktu tertentu. (24)
Perlindungan invers-waktu over-excitation. (24)
Perlindungan reverse-power. (32R)
Perlindungan daya rendah. (37G)
Sequential tersandung perlindungan reverse-power. (32R)
Perlindungan underfrequency. (81U)
Overfrequency perlindungan. (81O)
Startup shutdown perlindungan arus diferensial.
Startup shutdown perlindungan tegangan nol-equence.
Perlindungan arus lebih rendah-freuquency. (50)
Perlindungan disengaja energization. (50/27)
Breaker kegagalan perlindungan. (50BF)
Tegangan keseimbangan fungsi. (60)
VT circuit pengawasan. (VTS)
CT circuit pengawasan. (CTS)

Eksitasi Transformer/Excitor perlindungan

Diferensial perlindungan. (87ET)
Arus lebih perlindungan. (50)
Perlindungan yang berlebihan waktu tertentu. (50)
Perlindungan yang berlebihan invers-waktu. (51)

Perlindungan utama transformator
Unit generator-transformator diferensial perlindungan. (87GTU)
Diferensial perlindungan. (87T)
DPFC diferensial perlindungan. (87T)
Dibatasi bumi-kesalahan perlindungan. (64REF)
Fase-fase impedansi perlindungan di samping HV. (21P)
Tegangan dikontrol overcurrent protection di samping HV. (50)
Overload alarm. (49)
Memulai pendinginan. (49)
Directional overcurrent nol-urutan perlindungan di samping HV. (67G)
Invers-waktu nol-urutan overcurrent protection di samping HV. (51G)
Kesenjangan tegangan nol-urutan perlindungan di samping HV.
Kesenjangan nol-urutan perlindungan saat ini di samping HV.
Nol-urutan tegangan alarm pada sisi LV.
Perlindungan over-excitation waktu tertentu. (24)
Perlindungan invers-waktu over-excitation. (24)
Tiang perlindungan perbedaan di samping HV. (62PD)
Perlindungan Breaker flashover.
VT circuit pengawasan. (VTS)
CT circuit pengawasan. (CTS)

Bantu transformator
Diferensial perlindungan. (87T)
Tegangan dikontrol overcurrent protection di samping HV. (50P)
Tegangan dikontrol overcurrent protection cabang 1 di samping LV. (50P)
Tegangan dikontrol overcurrent protection cabang 2 di samping LV. (50P)
Nol-urutan overcurrent protection cabang 1 di samping LV. (50G)
Nol-urutan overcurrent protection cabang 2 di samping LV. (50G)
Overload alarm. (49)
Memulai pendinginan. (49)
Perubahan pada beban tekan yang memblokir. (OLTC)
VT circuit pengawasan. (VTS)
CT circuit pengawasan. (CTS)

Miscellaneous
Perlindungan mekanis.
Tegangan dan arus drift auto penyesuaian.
Diri diagnostik.
GPS clock sinkronisasi.
Perekam kesalahan.
