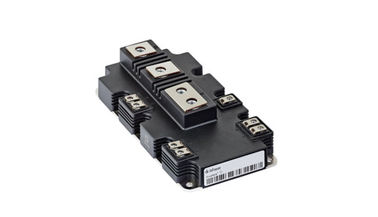

Infineon Automotive IGBT Module, Pengonversi Modul IGBT Daya Tinggi FF1200R12IE5

Name: Infineon Automotive IGBT Module, Pengonversi Modul IGBT Daya Tinggi FF1200R12IE5
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: FF1200R12IE5
Price: 210.00 USD
Availability: InStock

Nama merek:	Infineon
Nomor Model:	FF1200R12IE5
MOQ:	1 Set
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	1000sets

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

VCES:

1200V

IC nom:

1200A

ICRM:

2400A

Kemasan rincian:

Kemasan kotak kayu

Menyediakan kemampuan:

1000sets

Menyoroti:

modul igbt daya tinggi

modul eupec igbt

Deskripsi Produk

Infineon Technologies Otomotif Modul IGBT Pengonversi daya tinggi FF1200R12IE5 Penggerak motor

Aplikasi Khas
• Konverter daya tinggi
• Drive motor
• Sistem UPS

Fitur Listrik
• Temperatur operasi yang diperluas T vj op
• Kemampuan sirkuit pendek yang tinggi
• Ketangguhan yang tidak ada duanya
• T vj op = 175 ° C
• Parit IGBT 5

Fitur Mekanis
• Paket dengan CTI> 400
• Kepadatan daya tinggi
• Daya tinggi dan kemampuan bersepeda termal
• Jarak rambat dan jarak bebas tinggi

Inverter IGBT
Nilai Nilai Maksimum

Tegangan kolektor-emitor	Tvj = 25 ° C	VCES	1200	V
Arus kolektor DC terus menerus	TC = 80 ° C, Tvj maks = 175 ° C	IC nom	1200	SEBUAH
Pengumpul puncak arus berulang	tP = 1 ms	ICRM	2400	SEBUAH
Gerbang tegangan puncak-emitor		VGES	+/- 20	V

Nilai Karakteristik min. typ. maks.

Tegangan saturasi kolektor-emitor	IC = 1200 A, VGE = 15 V Tvj = 25 ° C IC = 1200 A, VGE = 15 V Tvj = 125 ° C IC = 1200 A, VGE = 15 V Tvj = 175 ° C	VCE duduk		1,70 2,00 2,15	2,15 2,45 2,60	VVV
Tegangan ambang pintu gerbang	IC = 33,0 mA, VCE = VGE, Tvj = 25 ° C	VGEth	5,25	5,80	6,35	V
Biaya gerbang	VGE = -15 V ... +15 V, VCE = 600V	QG		5,75		μC
Hambatan gerbang internal	Tvj = 25 ° C	RGint		0,75		Ω
Masukan kapasitansi	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cies		65,5		nF
Membalikkan kapasitansi transfer	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cres		2,60		nF
Arus cutout kolektor-emitor	VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C	ES KRIM			5,0	mA
Gerbang-kebocoran arus emitor	VCE = 0 V, VGE = 20 V, Tvj = 25 ° C	IGES			400	nA
Waktu tunda giliran, beban induktif	IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C	td on		0,20 0,23 0,25		µs µs µs
Waktu naik, beban induktif	IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C	tr		0,16 0,17 0,18		µs µs µs
Turn-off delay time, beban induktif	IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C	td off		0,48 0,52 0,55		µs µs µs
Jatuh waktu, beban induktif	IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C	tf		0,08 0,11 0,13		µs µs µs
Turn-on rugi energi per pulsa	IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 6000 A / µs (Tvj = 175 ° C) Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C	Keabadian		80,0 120 160		mJ mJ mJ
Matikan rugi energi per pulsa	IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 2800 V / µs (Tvj = 175 ° C) Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C	Eoff		130 160 180		mJ mJ mJ
Data SC	VGE ≤ 15 V, VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 µs, Tvj = 175 ° C	ADALAH C		4000		SEBUAH
Tahan panas, sambungan ke casing	IGBT / per IGBT	RthJC			28,7	K / kW
Tahan panas, wadah untuk heat sink	IGBT / per IGBT λPaste = 1W / (m · K) / λgrease = 1W / (m · K)	RthCH		22,1		K / kW
Suhu di bawah kondisi switching		Tvj op	-40		175	° C
