Model: | YT-1000L, YT-1000R | Sinyal input: | 4 ~ 20mA DC |
---|---|---|---|
Impedansi: | 250±15Ω | perlindungan: | IP66 |
Bahan: | Aluminium Alloy | ||
Cahaya Tinggi: | Elektro hidrolik aktuator,Elektro hidrolik mesin |

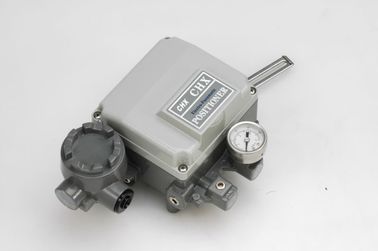

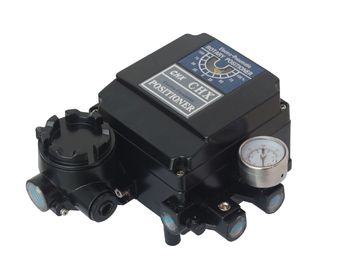

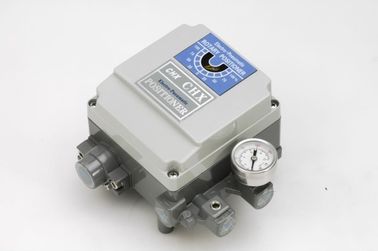

IP66 Listrik Valve Actuator, Listrik Valve positioner CHX-1000
CHX-1000 Listrik valve positioner
CHX-1000R listrik positioner pneumatik digunakan untuk operasi rotary pneumatik rotary aktuator katup dengan cara controller atau sistem kontrol listrik dengan sinyal keluaran analog dari 4 sampai 20 MA atau split rentang
Ringkasan
CHX-1000 listrik katup localizer yang tidak sesuai dengan aktuator, dan penerimaan 4 ~ 20mA DC sinyal arus dari controller atau sistem kontrol, kemudian transfer ke tekanan udara yang transfer ke aktuator yang terhubung dengan itu, dalam rangka untuk mengontrol posisi nilai.
Fitur
1. Tanpa covibration dalam 5 ~ 200Hz
2. Hal ini dapat dengan mudah dikonversi antara aksi langsung dan reaksi, aksi tunggal dan double action
3. Untuk aktuator kecil yang dapat melewati penyempitan locator throttling untuk mencegah getaran
4. Konsumsi udara rendah, ekonomi yang lebih baik
5. 1/2 perpecahan rentang tersedia demi bagian sederhana berubah
Parameter Teknis
Kesalahan dasar: ± 1% (tindakan tunggal), ± 2% (double action)
Kembali perbedaan: 1% (tindakan tunggal), 2% (double action)
Mati Band: 0,4% (single action), 0,8% (double action)
Wisata Tertinggi: 0 ~ (10 ~ 100) mm [sudut perjalanan (travel Corner) 0 ~ (50 ° ~ 90 °)]
Tekanan udara: 0.14 ~ 0.55Mpa
Input sinyal: 4 ~ 20mA.DC (rutin); 0 ~ 10mA.DC, 4 ~ 12mA.DC, 12 ~ 20mA.DC, 0 ~ 5mA.DC, 5 ~ 10mA.DC
Tekanan Output: 0.02-0.5Mpa
Konsumsi Gas: aktuator-tunggal: 3L/min (pasokan udara: 0.14Mpa), double-acting actuator: 15L/min (pasokan udara: 0.55Mpa)
Output karakteristik: linear
Ambient temperatur: intrinsik keselamatan 40 ~ +60 ° C, tahan api -20 ~ +60 ° C
Kelembaban relatif: 5% -100%
Ex jenis (derajat): tipe tahan api (Exd II BT6), intrinsik keselamatan jenis I (Exia II CT6)
Masukan impedansi: 4 ~ 20mA DC/280 ± 10Ω (pada 20 ° C)
0 ~ 10mA.DC/950 ± 30Ω (pada 20 ° C)
Koneksi Air: ZG1 / 4
Antarmuka Power: G1 / 2 entri Cable untuk ECN seri G1 / 2 (GYB02569u)
Bahan perumahan: Aluminium paduan proses Penyemprotan
Ukuran Garis: 221 × 166,5 × 117,5 (mm) 221 × wisata lurus 166,5 × 113,5 (mm) wisata sudut (panjang × lebar × tinggi)
Berat: 2.8Kg
model deskripsi | YT-1000L | YT-1000R | ||
Linear | Putaran | |||
tunggal | ganda | tunggal | ganda | |
sinyal input | 4 ~ 20mA DC | |||
impedansi | 250 ± 15Ω | |||
tekanan pasokan | 1,4 ~ 7kgf/cm2 (20 ~ 100psi) | |||
pukulan | 10 ~ 150mm 0 ~ 90 ° | |||
Koneksi Air | PT (NPT) 1/4 | |||
Koneksi Gauge | PT (NPT) 1/8 | |||
pipa penyalur | PF1 / 2 (G1 / 2) | |||
Ledakan bukti | Exia BT6, Exdm BT6, Exdm CT6 | |||
perlindungan | IP66 | |||
Ambient temperatur | -20 ~ 7degree | |||
linearitas | ± 1% FS ± 2% FS | |||
histeresis | ± 1% FS | |||
kepekaan | ± 0,2% FS ± 0,5% FS | |||
Pengulangan | ± 0,5% | |||
Konsumsi Air | 3LPM (Sup = 1.4kgf/cm2, 20psi) | |||
Aliran | 80LPM (Sup = 1.4kgf/cm2, 20psi) | |||
Bahan | Paduan aluminium | |||
Berat | 2 .. 7 kg (£ 6), 2.8kg (£ 6,2) |
