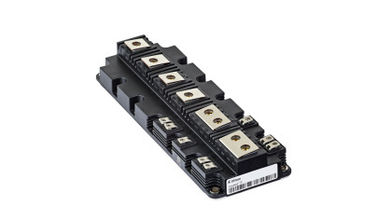

Otomotif IGBT Modul Pengonversi Daya Tinggi FF1500R12IE5 Aktif Ganda 1500,0 A IGBT5 - E5

Otomotif IGBT Modul Pengonversi Daya Tinggi FF1500R12IE5 Aktif Ganda 1500,0 A IGBT5 - E5

Nama merek: Infineon
Nomor Model: FF1500R12IE5
MOQ: 1 Set
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 1000sets
Informasi Rinci
Tempat asal:
Cina
VCES:
1200V
IC nom:
1500A
ICRM:
3000
Aplikasi:
Drive motor
Kemasan rincian:
Kemasan kotak kayu
Menyediakan kemampuan:
1000sets
Menyoroti:

modul igbt daya tinggi

,

modul eupec igbt

Deskripsi Produk
PrimePACK ™ 3 + modul denganTrench / FieldstopIGBT5, EmitterControlled5diodeandNTC VCES = 12

Aplikasi Potensial
• Sistem UPS
• Konverter daya tinggi
• Aplikasi surya
• Drive motor

Fitur Listrik
• T vj op = 175 ° C
• Temperatur operasi yang diperluas T vj op
• Ketangguhan yang tidak ada duanya
• Parit IGBT 5
• Kemampuan sirkuit pendek yang tinggi

Fitur Mekanis
• Paket dengan CTI> 400
• Kepadatan daya tinggi
• Daya tinggi dan kemampuan bersepeda termal
• Jarak rambat dan jarak bebas tinggi

Inverter IGBT
Nilai Nilai Maksimum

Tegangan kolektor-emitor Tvj = 25 ° C VCES 1200 V
Arus kolektor DC terus menerus TC = 100 ° C, Tvj maks = 175 ° C IC nom 1500 SEBUAH
Pengumpul puncak arus berulang tP = 1 ms ICRM 3000 SEBUAH
Gerbang tegangan puncak-emitor VGES +/- 20 V

Nilai Karakteristik min. typ. maks.

Tegangan saturasi kolektor-emitor IC = 1500 A, VGE = 15 V
IC = 1500 A, VGE = 15 V
IC = 1500 A, VGE = 15 V
Tvj = 25 ° C
Tvj = 125 ° C
Tvj = 175 ° C
VCE duduk 1,70
2,00
2,15
2,15
2,45
2,60
VVV
Tegangan ambang pintu gerbang IC = 41,0 mA, VCE = VGE, Tvj = 25 ° C VGEth 5,25 5,80 6,35 V
Biaya gerbang VGE = -15 V ... +15 V, VCE = 600V QG 7,15 μC
Hambatan gerbang internal Tvj = 25 ° C RGint 0,6 Ω
Masukan kapasitansi f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V Cies 82,0 nF
Membalikkan kapasitansi transfer f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V Cres 3,25 nF
Arus cutout kolektor-emitor VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C ES KRIM 5,0 mA
Gerbang-kebocoran arus emitor VCE = 0 V, VGE = 20 V, Tvj = 25 ° C IGES 400 nA
Waktu tunda giliran, beban induktif IC = 1500 A, VCE = 600 V
VGE = ± 15 V
RGon = 0,82 Ω
Tvj = 25 ° C
Tvj = 125 ° C
Tvj = 175 ° C
td on 0,26
0,28
0,28
µs
µs
µs
Waktu naik, beban induktif IC = 1500 A, VCE = 600 V
VGE = ± 15 V
RGon = 0,82 Ω
Tvj = 25 ° C
Tvj = 125 ° C
Tvj = 175 ° C
tr 0,16
0,17
0,18
µs
µs
µs
Turn-off delay time, beban induktif IC = 1500 A, VCE = 600 V
VGE = ± 15 V
RGoff = 0,82 Ω
Tvj = 25 ° C
Tvj = 125 ° C
Tvj = 175 ° C
td off 0,51
0,56
0,59
µs
µs
µs
Jatuh waktu, beban induktif IC = 1500 A, VCE = 600 V
VGE = ± 15 V
RGoff = 0,82 Ω
Tvj = 25 ° C
Tvj = 125 ° C
Tvj = 175 ° C
tf 0,09
0,11
0,13
µs
µs
µs
Turn-on rugi energi per pulsa IC = 1500 A, VCE = 600 V, LS = 30 nH
VGE = ± 15 V, di / dt = 7900 A / µs (Tvj = 175 ° C)
RGon = 0,82 Ω
Tvj = 25 ° C
Tvj = 125 ° C
Tvj = 175 ° C
Keabadian 120
180
215
mJ
mJ
mJ
Matikan rugi energi per pulsa IC = 1500 A, VCE = 600 V, LS = 30 nH
VGE = ± 15 V, du / dt = 2750 V / µs (Tvj = 175 ° C)
RGoff = 0,82 Ω
Tvj = 25 ° C
Tvj = 125 ° C
Tvj = 175 ° C
Eoff 155
195
220
mJ
mJ
mJ
Data SC VGE ≤ 15 V, VCC = 900 V
VCEmax = VCES -LsCE · di / dt tP ≤ 10 µs, Tvj = 175 ° C
ADALAH C 5600 SEBUAH
Tahan panas, sambungan ke casing Setiap IGBT / per IGBT RthJC 19,5 K / kW
Tahan panas, casing untuk heatsink setiap IGBT / per IGBT
λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K)
RthCH 12,5 K / kW
Suhu di bawah kondisi switching Tvj op -40 175 ° C
