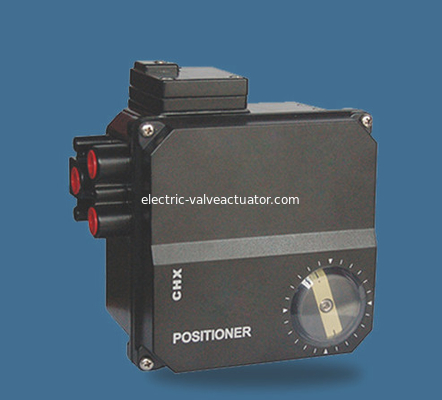

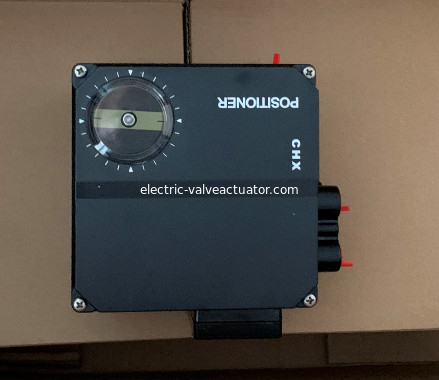

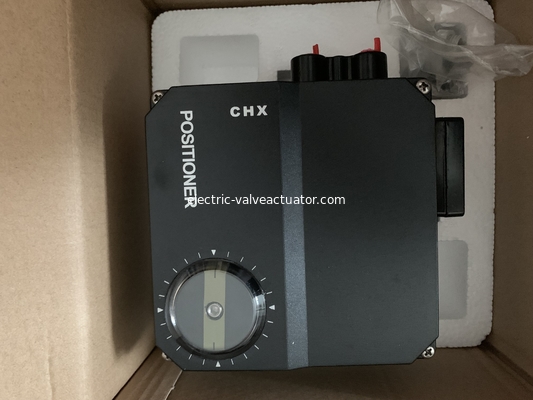

20mA DC Electrical Valve Positioner IP66 CHX-724 Aluminium Alloy

Positioner Katup Listrik NE724/SI Positioner CHX CHX-724 ELECTRO-PNEUMATIC POSITIONER

Positioner katup listrik Chx700 mengubah sinyal DC 4-20mA dari regulator atau port IO komputer menjadi gaya aerodinamis, dan menggerakkan katup pengatur melalui silinder kerja tunggal atau ganda untuk mewujudkan perpindahan sudut atau perpindahan linier.Kontrol loop tertutup diwujudkan melalui sistem umpan balik cam, sehingga katup pengatur dapat mencapai perpindahan sudut yang akurat atau perpindahan linier yang sebanding dengan sinyal input.

- sinyal input standar 4 ~ 20 mA DC 0 ~ 20 mA DC

- rentang split 4 ~ 12 Ma DC 12 ~ 20 mA DC

- impedansi masukan 220 ± 10

- Sudut umpan balik maksimum 95 °

- stroke lurus 20-140mm

- reaksi positif dan negatif dari arah kontrol

- hubungan linier antara stroke dan sinyal

- tekanan suplai gas 0,14 ~ 0,8MPa

- pengaruh tekanan suplai udara 0,2% / 10KPA

- suhu sekitar - 25 ~ + 85

- pengaruh suhu lingkungan 0,05%

- kelas perlindungan IP54

- konsumsi gas 0,5m3n/jam

Katup geser servo cocok dengan aktuator 4, enam

Performa saat beban aktuator relatif stabil:

- pita mati 0,4%

- histeresis 0,7%

- linearitas ± 1%

Pengaruh getaran (1,5g – 100Hz) 1%

Cangkang bahan struktural adalah paduan aluminium dengan perlakuan asam glutamat dan lapisan penyemprotan bubuk elektrostatik di permukaan luar, penutupnya adalah polikarbonat, dan bagian dalamnya adalah baja tahan karat dan paduan aluminium, yang merupakan bahan tahan korosi dan tunduk pada teknis permukaan. perlakuan.

Antarmuka masuk G1 / 2 atau M20 × satu koma lima

Kabel yang berlaku 5 – sepuluh

Antarmuka pipa udara ZG 1/4 "

Berat: sekitar 2.3kg
