PA66 Aluminium Relay Perlindungan Terintegrasi WISCOM WDZ-440 Untuk Tegangan Rendah

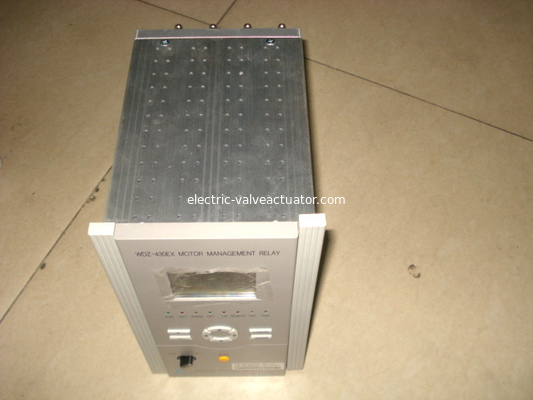

Relai perlindungan WISCOM, perangkat perlindungan dan pengukur terintegrasi motor WDZ-430EX



Seri Wdz-400 mencakup model berikut:

garis wdz-410 terintegrasi

Pengukuran perlindungan dan perangkat kontrol

perangkat pengukuran dan kontrol perlindungan terintegrasi motor wdz-430

perangkat perlindungan diferensial motor wdz-431

wdz-440 trafo tegangan rendah terintegrasi pengukuran perlindungan dan perangkat kontrol





Konfigurasi fungsi perlindungan komputer mikro Wdz-440ex adalah sebagai berikut:



1. Perlindungan arus lebih (putus cepat) bagian I (dengan penguncian arah, penguncian tegangan rendah, penguncian tekanan negatif dan penggandaan nilai tetap)



2. Perlindungan arus lebih (* * * * istirahat cepat) bagian II (dengan penguncian arah, penguncian tegangan rendah, penguncian tekanan negatif dan penggandaan nilai tetap)



3. Perlindungan arus lebih (arus lebih waktu tertentu) dari bagian III (dengan penguncian arah, penguncian tegangan rendah, penguncian tekanan negatif dan pintu keluar perlindungan)



4. Proteksi arus lebih waktu terbalik (empat kurva karakteristik waktu terbalik standar IEC)



5. Perlindungan akselerasi belakang



6. Perlindungan kelebihan beban



7. Proteksi arus urutan negatif



8. Perlindungan arus urutan nol



9. Perlindungan pemilihan saluran pembumian fase tunggal (kriteria harmonik kelima dapat dipilih)



10. Perlindungan tegangan lebih



11. Perlindungan tegangan rendah



12. Perlindungan kehilangan tegangan



13. Proteksi tegangan urutan negatif



14. Perlindungan kontrol pendingin udara



15. Perlindungan tegangan urutan nol



16. Perlindungan pelepasan beban siklus rendah (dengan penguncian tegangan, penguncian slip dan penguncian di bawah arus)



17. Perlindungan pemutusan tegangan rendah (dengan penguncian slip dan penguncian arus bawah)



18. Reclosing protection (tanpa deteksi tegangan dan deteksi sinkron)



19. Perlindungan switching otomatis siaga (dengan switching otomatis dan pemulihan otomatis, tanpa tegangan dan tanpa arus)



20. Perlindungan terlalu panas



21. Perlindungan daya terbalik



22. Perlindungan untuk waktu startup yang terlalu lama



23. Batas waktu yang pasti IX proteksi arus lebih



24. Proteksi arus lebih IX waktu terbalik (empat kurva karakteristik waktu terbalik standar IEC)



25. Opsi perlindungan: parameter motor (Catatan 1)



26. Opsi perlindungan: Kontrol PT (Catatan 2)



27. Opsi perlindungan: Pt paralel switching (Catatan 3)



28. Proteksi kuantitas non listrik 1 ~ 8 (Catatan 4)



Kondisi lingkungan perlindungan komputer mikro Wdz-440ex



Suhu normal: - 10 ~ 55



Batas suhu: - 30 ~ 70



Suhu penyimpanan: - 40 ~ 85



Kelembaban relatif: 95%, tanpa kondensasi



Tekanan atmosfer: 80 ~ 110kpa
