Pemantauan getaran dan kesalahan analisis sistem

JM-B-6E lineVibration pemantauan dan kesalahan analisis sistem

Sistem mencakup intelegent data loader up-tingkat analisis komputer (engneering Stasiun), pemantauan dan kesalahan analisis sistem perangkat lunak dan sistem jaringan.

JMB-B-6Eintelegent data yang collcter digunakan untuk fieldsignal acpuisition, Penyimpanan data dan pretreatment.Setiap data intelegent loader memiliki dua fase Reksa-stand input dan 8vibration atau analog input.Menurut thenumber poin diperlukan measuning peralatan, beberapa intelegent data loader dapat digunakan.

Tingkat-up komputer (teknik Stasiun) memiliki sistem penyimpanan komputer kapasitas besar.Ini adalah responsiblefor runing negara pengawasan peralatan, analisis getaran, sejarah manajemen database dan penyimpanan kesalahan analysiscapabilities.

Pemantauan dan kesalahan analyaia sistem perangkat lunak dijalankan pada komputer tingkat-up (insinyur Stasiun).Itu dapat menjalankan peralatan pemantauan kondisi, analisis getaran, manajemen database, faultdiagnosis, gerak balancing dan jaringan komunikasi.

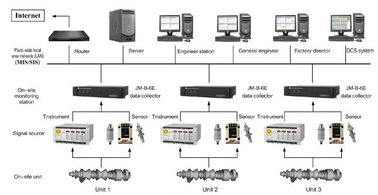

Intelegent data kolektor dan teknik stasiun yang dihubungkan oleh Ethermet, pada saat yang sama Stasiun teknik dapat conecte MIS SIS jaringan melalui sebuah saklar, yang adalah untuk kenyamanan tplant kepemimpinan dan kru tachnical tepat waktu tahu kondisi operasi peralatan dan scientifiv keputusan.

Fitur sistem

1. sistem terbuka desain

JM-B-6E memiliki ide-ide desain sistem sepenuhnya terbuka, modular hardware pasir perangkat lunak sistem dirancang sesuai dengan kebutuhan pengguna untuk konfigurasi yang fleksibel.

Baik skalabilitas, sangat mudah untuk memperluas sistem sesuai dengan jumlah pemantauan target dan pemantauan canbe objek yang diperluas dari peralatan tunggal untuk beberapa equipment.monitoring sinyal dapat diperluas dari hanya getaran parameter untuk memproses parameter dan paramentrs lainnya.

Itu dapat easyily berkomunikasi dengan pembangkit listrik sistem komputer (DCS, MIS, SIS) dan berbagi data achineve

Berdasarkan tachnology internet/intranet untuk memfasilitasi penggunaan yang ada LAN, WAN, dan telepon jaringan aresources keadaan tingkat tanaman unit pemantauan jaringan pusat dapat dibangun.

fungsi sistem

1.real-waktu pemantauan dan alarm

Real-Time aksial pemantauan getaran peralatan, vibration,speed,displacement.state ubin dari ekspansi defference.

Peralatan operasi parameter bar plot dan peralatan simulasi diagram.

Epuipment getaran melewati UNBTUK frekuensi.

Magnitute tren plot.optional monitor vibrasi mengukur piont getaran amplitudo perubahan tren.

Waktu dan kecepatan putar tampilan.

Equipement operasi sttus tampilan.

Dua tahap alarm function utk setiap sinyal getaran, real-waktu alarm saluran status diaply, merah untuk alarm, kuning untuk bahaya.

Tahap contorl sinyal status recognization.

2. penyimpanan data historis

Sinyal gelombang bentuk peralatan hari-ke hari dynatic vubration data dan karakteristik penting data getaran akan disimpan.

Secara otomatis merekam bentuk gelombang asli dan vibrationcharactors, menurut kecepatan berputar perubahan tingkat, ketika peralatan gainingor kehilangan kecepatan (memulai atau mematikan), untuk membangun libraryof data penting peralatan.

Data karakter getaran yang disimpan oleh masing-masing saluran yang termasuk:

Frequencemagnitute Pass, intensitas kesenjangan tegangan (Eddy current sensor)

1/2 X, 1 X, 2 X harmonik besarnya dan 1 phase harmonik X.

Backup operasi data dan hiatorical data, membuatnya mungkin untuk mengekstrak data penting untuk analisis off-line.

3. kecelakaan mengingat dan penyimpanan file alarm

Rekaman terakhir 100 alarm, power-off dan mengembalikan informasi, termasuk nama titik pengujian, waktu alarm dan disalarm, berputar kecepatan, melewati ststus frekuensi dan alarm.

Tampilan daftar yang mengkhawatirkan.

Ketika mengubah bentuk biasa keadaan ke keadaan alarm, sistem akan secara otomatis berganti ke mode perekaman darurat, kepadatan increasingf rekaman, getaran karakter data dan asli gelombang membentuk sebelum dan setelah titik alarm akan disimpan.

4. pernyataan cetak

Semua pemantauan dan analisis plot memiliki fungsi preview.

Data karakter historis getaran, memperoleh dan kehilangan daftar data kecepatan cetak functon.

Alarm daftar fungsi cetak.

5. parameter konfigurasi

on-line parameter confiquration fungsi.

Saluran informasi konfigurasi fungsi, inculding:channel nama, jenis sensor, memperbaiki arah, full gauge nilai, alarm menyimpan log.

Fleksibel pengaturan pemantauan dan merencanakan parameter.

Laporan cetak konfigurasi.

6. data historis Manajemen Perpustakaan

Data historis getaran selama dimulai dan menutup down akan dikelola secara khusus, mereka dapat membantu getaran kontrol dan pradi ctive pemeliharaan.

Mengingat getaran status suring beberapa dimulai dan menutup-down, dapat memberikan analisis plot simiar untuk on line sistem pemantauan.

Oleh OUery Database, penggalian getaran kesalahan diagnisis tanda, membandingkan getaran peralatan yang berbeda selama beberapa mulai dan menutup-down, dasar untuk kesalahan diagnosis dapat disediakan.

Klasifikasi hiatorical data manajemen (waveform.vibration karakteristik, arahan speeddata, alarm data, dll).Untuk acilitate pertanyaan, menampilkan, mencetak laporan dan fungsi.

7. Viration kesalahan analisis

JM-B-6E sistem memiliki peralatan sementara status dan alarm staus real-time getaran fungsi analisis.Ada dua belas jenis getaran data Plot: Bar, daftar data, waktu domain data plot, spectrue plot, axi jejak plot, rencana porter, tren analisis plot, kutub plot, peta saham, fallsplot, 2D hoospecttum, axi pusat plot.

Suppporting on-line parameter konfigurasi.
