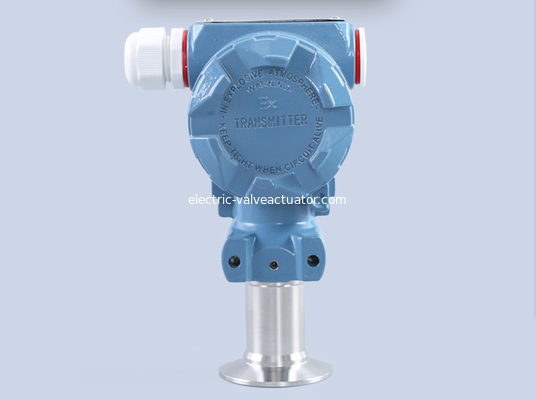

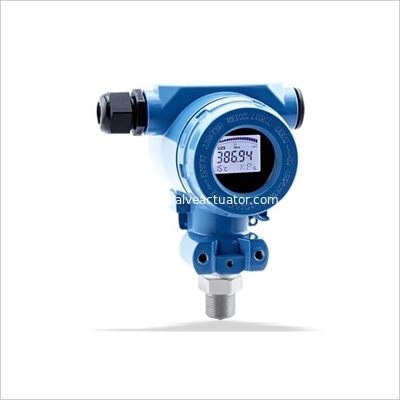

Sensor Tekanan Mekanik Pemancar Tingkat Diferensial Seri SWP-T20X

SWP-T20X seri pemancar tekanan ekonomis Sensor tekanan mekanis


Summary

Pemancar tekanan ekonomis seri Swp-t20x mengadopsi sensor piezoresistif keramik impor dengan tingkat mahir internasional, bekerja sama dengan komponen elektronik presisi tinggi, dan dirakit melalui proses yang ketat.Teknologi pengukuran tekanan kering tanpa cairan perantara diadopsi, yang memberikan permainan penuh pada keunggulan teknis sensor resistensi keramik, sehingga pemancar tekanan seri swp-t20x memiliki kinerja teknis yang sangat baik.Stabilitas tinggi dan akurasi pengukuran tinggi.

Pemancar tekanan ekonomis seri Swp-t20x memiliki berbagai model, rentang, dan bentuk koneksi proses.Ini dapat digunakan secara luas di banyak bidang industri seperti minyak bumi, industri kimia, tenaga listrik, metalurgi, farmasi, makanan, dll. Dapat beradaptasi dengan berbagai kesempatan dan media pengukuran industri.Ini adalah produk peningkatan yang ideal dari pengukur tekanan tradisional dan pemancar tekanan tradisional, dan alat pengukur tekanan yang ideal di bidang otomasi industri.

Mfitur lainnya

stabilitas tinggi, lebih baik dari 0,1% dari skala penuh setiap tahun.

perjalanan suhu kecil karena cairan perantara dalam elemen pengukur dihilangkan, sensor tidak hanya memperoleh akurasi pengukuran yang tinggi, tetapi juga kurang terpengaruh oleh suhu.

keandalan yang baik IC skala besar diadopsi, dengan keandalan sirkuit yang baik dan kinerja anti-interferensi yang kuat.

penerapan yang luas produk ini memiliki berbagai model, bentuk sambungan proses dan bahan manufaktur, yang dapat beradaptasi dengan berbagai media dalam pengukuran industri.

pemasangan dan perawatan yang mudah.Produk ini memiliki struktur yang wajar, volume kecil dan ringan.Itu dapat dipasang langsung di posisi apa pun.

Wprinsip orking

Instrumen mengubah sinyal suhu menjadi sinyal listrik melalui sensor suhu, dan kemudian preamplifier memperkuat dan menyaring sinyal listrik, yang dikirim ke modul konversi a/d CPU untuk konversi analog ke digital.Terakhir, CPU melakukan pemrosesan data, tampilan dan output PWM.Diagram blok prinsipnya adalah sebagai berikut:

Tekanan media yang diukur secara langsung bekerja pada diafragma keramik sensor, menyebabkan diafragma menghasilkan perpindahan kecil yang sebanding dengan tekanan sedang.Dalam kondisi kerja normal, perpindahan maksimum diafragma tidak lebih dari 0,025 mm.Setelah sirkuit elektronik mendeteksi perpindahan ini, ia mengubah perpindahan ini menjadi sinyal pengukuran industri standar yang sesuai dengan tekanan ini.Dalam kasus tekanan berlebih, diafragma langsung menempel pada substrat keramik padat.Karena jarak antara diafragma dan substrat hanya 0,1 mm, perpindahan maksimum diafragma jika terjadi tekanan berlebih hanya dapat 0,1 mm.Oleh karena itu, struktur memastikan bahwa diafragma tidak akan menghasilkan deformasi yang berlebihan.Sensor memiliki stabilitas yang baik dan keandalan yang tinggi.

Tparameter teknis

tingkat akurasi: 0,5

perbedaan pengembalian 0,1% fs

pengaruh suhu ± 0,1%/10

tegangan kerja DC 13V ~ 30V

stabilitas tahunan ± 0,2%

keluaran sinyal 4 ~ 20mA

rentang tegangan lebih yang diijinkan 150%

dimensi keseluruhan 120 × enam puluh × 100 maks

kisaran tekanan maksimum 200%

medium suhu yang diijinkan -20 ~ 70 lingkungan -20 ~ 80
