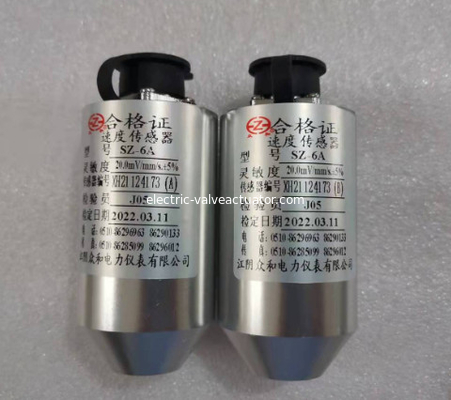

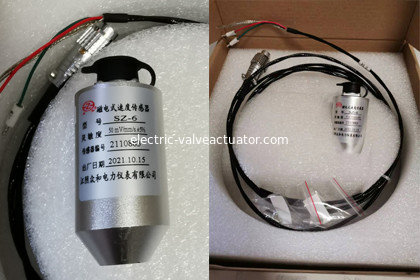

Sensor Kecepatan Elektromagnetik Seri SZ Zhonghe SZ-6 SZ-6A SZ-6G

1 IKHTISAR
Sensor kecepatan elektromagnetik seri SZ digunakan untuk mengukur getaran tutup bantalan mesin berputar seperti turbin, kompresor, kipas angin, dan pompa.Ini adalah tegangan keluaran sensor elektromagnetik oleh koil bergerak yang memotong garis magnet, sehingga tidak perlu memasok daya di tempat kerja dan dengan mudah dipasang.

2 FUNGSI UTAMA
2.1 Sinyal keluarannya sebanding dengan kecepatan getaran, dan dapat memperhitungkan bidang pengukuran getaran frekuensi tinggi, frekuensi menengah, dan frekuensi rendah.

2.2 Sensor seri SZ memiliki impedansi output yang lebih rendah dan rasio signal-to-noise yang lebih baik.Tanpapersyaratan khusus pada colokan dan kabel keluaran, alat ini mudah digunakan.

2.3 Sensor ini membatalkan aktivitas komponen gesekan dalam desain, sehingga fleksibilitasnya bagus, Anda dapat mengukur sedikit getaran (0,0lmm).

2.4 Sensor memiliki kemampuan getaran anti-lateral tertentu (puncak tidak lebih dari 10g).

2.5 Ini dapat digunakan untuk mengukur getaran rumah bantalan, selungkup atau struktur (relatif terhadap getaran mutlak ruang inersia).Itu dapat langsung dipasang di bagian luar mesin, dan perawatannya sangat mudah.

3 SPESIFIKASI

3.1 Sensitivitas:

SZ-2: 30mV/mm/s, kesalahan: + 5%;

SZ-6: 50mV/mm/s, kesalahan <5%;

SZ-4V SZ-4H: 28,5mV/mm/s, ehgalat+5%;

3.2 Kondisi pengujian: suhu 20C+5C (80Hz, kecepatan 10mm/dtk)3.3 Amplitudo: <2000um (PP);

3.4 Respon frekuensi: SZ-2,SZ-: (10~500) Hz;SZ-4VSZ-4H:(4~1000) Hz:

3,5 Akselerasi Maksimum: 10g;

3.6 Arah pengukuran: SZ-2(Vertikal atau HorizontalSZ-6(Vertikal atau Horizontal)SZ-4V (Vertikal)SZ-4H(Horisontal)

3.7 Gunakan lingkungan: (-30 ~ 120) C.

3.8 Kelembaban relatif <95% (tanpa kondensasi);

3.9 Lingkungan operasi: Tidak korosif, tidak ada medan magnet yang kuat di sekitarnya:

3.10 Dimensi: 35x 77 (mm).

3.11 Berat: sekitar 200g.

3.12 Instal: Elektromagnetik seri SZjenis sensor kecepatan dipasang di bagian bawah lubang tengah sensor dengan sekrup M10x1.
