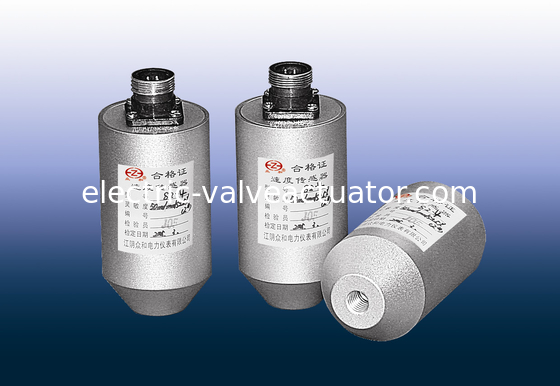

Sensor kecepatan magnetoelektrik seri SZ-4

Sensor kecepatan magnetoelektrik SZ-4 adalah sensor inersia yang memanfaatkan prinsip induksi magnetoelektrik untuk mengubah sinyal getaran menjadi sinyal tegangan, yang sebanding dengan nilai kecepatan getaran.Sensor ini dapat digunakan untuk mengukur getaran mekanis dengan kecepatan serendah 5Hz.

SPESIFIKASI UTAMA

1. Sinyal keluaran sebanding dengan kecepatan getaran, yang dapat menyeimbangkan bidang pengukuran getaran frekuensi tinggi, frekuensi menengah, dan frekuensi rendah.

2. Sensor seri SZ-4 memiliki impedansi output yang lebih rendah dan rasio signal-to-noise yang lebih baik.Tidak ada persyaratan khusus untuk colokan dan kabel keluaran, membuatnya mudah digunakan.

3. Desain sensor meniadakan komponen bergerak gesekan, menghasilkan fleksibilitas yang baik dan kemampuan untuk mengukur getaran kecil (0,01mm).

4. Sensor memiliki kemampuan tertentu untuk menahan getaran lateral (tidak lebih besar dari puncak 10g)

PARAMETER TEKNIK

■ Sensitif :50mV/mm/detik±5%；

Metode pengujian :( suhu 20 ℃ ± 5 ℃, pada 80Hz, kecepatan 10mm / s)

■ Batas amplitudo:≤2000μm (puncak-puncak)；

■ respons frekuensi:(4~1000)Hz；

■ Akselerasi maksimum: 10g；

■ arah pengukuran: SZ–4V(Vertikal)

SZ–4H(Horisontal )

■ Metode pemasangan: Gunakan M10 di lubang tengah di bagian bawah sensor × 1 fiksasi sekrup;

■ Kondisi lingkungan: tahan debu dan lembab

■ Suhu penggunaan: (-30~120) ℃;

■ Kelembaban relatif: ≤ 95% (tanpa kondensasi);

■ Dimensi eksternal: Φ tiga puluh lima × 78mm;

■ Berat: 200g.

Panduan pesanan

Kode pesanan: SZ-4V (vertikal)

SZ-4H (horizontal)

Pasang gambar ulir Gambar Garis Besar
