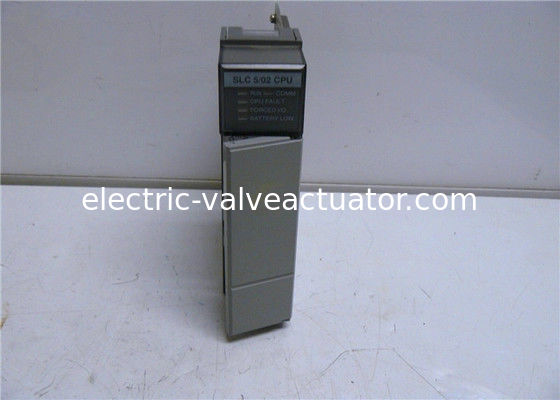

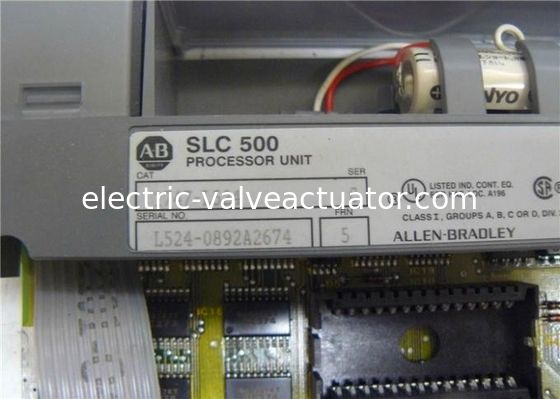

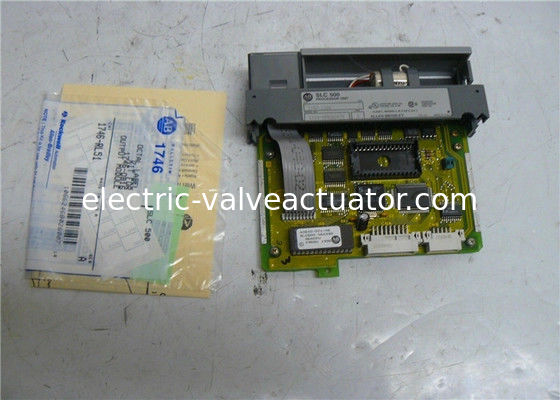

Modul Prosesor Allen Bradley 1747-L524 Seri C untuk Sistem Kontrol SLC 500

Tentang 1747-L524:

AB 1747-L524 adalah prosesor SLC 500. Juga disebut sebagai pengontrol SLC 5/02, prosesor ini memiliki memori maksimum 4000 modul untuk instruksi dan maksimum 4096 modul masing-masing untuk input dan output diskrit. Anda dapat menggunakan lebih dari 60 jenis modul, seperti modul analog, digital, dan pemindai, untuk prosesor ini. Namun, prosesor ini tidak kompatibel dengan modul 1746-BLM dan 1746-MPM. Menginstal modul pemindai ke prosesor ini akan memungkinkan Anda untuk menambahkan DeviceNet, ControlNet, dan Universal Remote I/O ke sistem, serta menambahkan 19 instruksi tambahan. Prosesor ini juga memiliki maksimum 480 I/O Analog lokal dan sasis/slot lokal maksimum 3/30. Perhatikan bahwa tidak ada penyimpanan data tambahan yang dapat diinstal dengan prosesor ini. Namun, Anda dapat menggunakan modul EEPROM opsional. Modul memori ini memungkinkan Anda untuk menyimpan konten RAM prosesor dan memuat data yang disimpan dalam memori EEPROM ke RAM prosesor. Port komunikasi DH-485 yang tersedia dengan prosesor ini diatur untuk menerima dan memulai instruksi tetapi memerlukan 1747-PIC jika Anda akan menghubungkan port untuk pemrograman.

Indikator status tersedia untuk prosesor ini. Prosesor 1747-L524 dapat memiliki 71 instruksi pemrograman dan dapat dikonfigurasi menggunakan perangkat lunak pemrograman RSLogix 500, PLC-500 A.I. Series, HHT, dan APS. Ia juga memiliki baterai yang dapat diganti pengguna yang diperkirakan akan bertahan rata-rata 2 tahun. Prosesor ini, berukuran 145 x 35 x 142 milimeter, dapat dipasang menggunakan sasis dan memiliki penutup bergaya terbuka. Ia memiliki arus maksimum 0,9 A pada 5 Volt DC dan Watt minimum dan total Watt masing-masing 1,75. Waktu pemindaian program prosesor adalah 4,8 milidetik/K dan waktu pemindaian I/O adalah 1,6 milidetik. Eksekusi bit adalah 2,4 µs. Prosesor ini juga memiliki beban arus bidang belakang sebesar 350 mA pada 5 Volt DC dan 105 mA pada 24 Volt DC. Tergantung pada pemuatan catu daya, waktu penahanan pemindaian programnya setelah kehilangan daya adalah dari 20 milidetik hingga 3 detik. Suhu pengoperasian prosesor ini berkisar antara 0 hingga 60 derajat Celcius dan suhu penyimpanan adalah dari -40 hingga 85 derajat Celcius. Getarannya adalah perpindahan 0,015 inci puncak-ke-puncak pada 5 hingga 57 Hertz dan percepatan 2,5 G pada 57 hingga 2000 Hertz. Ia juga memiliki guncangan pengoperasian sebesar 30 G dan dilengkapi dengan kelembaban relatif non-kondensasi sebesar 5 hingga 95%.

Spesifikasi teknis:
