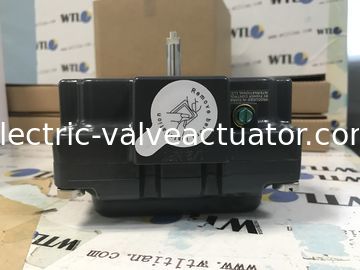

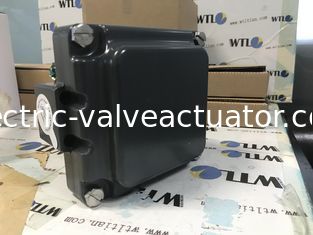

TVH-E20GNPM TOPWORX Emerson Valve Monitor dalam Hardcoat Aluminium Anodisasi atau 316 stainless steel

TVH-E20GNPM TOPWORX Emerson dalam Hardcoat Aluminium Anodisasi atau 316 stainless steel


Model TVH,
Dasar dan penutup baja tahan karat Bus/Sensor (2) P&F NJ2-V3-N
Klasifikasi Daerah Kelas 1, Div. 1, Kelompok A,B,C&D; Kelas II, Div. 1, Kelompok E,F&G; IP67, 4, 4X; Ex ia IIC T4
Tampilan visual 90° Hijau Terbuka / Merah Tutup
Shaft NAMUR, 304 stainless steel
Pendaftaran saluran (2) 1/2 ̊ NPT
O-ring Silikon Rating Suhu -20°C sampai 40°C
Pemasangan pada Aktuator

Orientasi, Normal dan Reverse Acting

Aksi normal penuh searah jarum jam ketika katup proses ditutup dan searah jarum jam ketika katup proses terbuka.Reverse bertindak penuh searah jarum jam ketika katup proses terbuka dan searah jarum jam ketika katup proses ditutup.

Pengaturan kubah indikator 90° dirancang untuk mengakomodasi pengaturan pemasangan apa pun dan dapat diatur hingga 9° dari sumbu jika diperlukan.Pengaturan kubah indikator 45° hanya dapat mengakomodasi aplikasi normal yang dipasang sejajar ±9°Konsultasikan dengan distributor lokal atau perwakilan pabrik Anda untuk aplikasi 45° reverse acting atau perpendicular mount.

Gambar di sebelah kiri menunjukkan unit TopWorxTM yang dipasang sejajar dengan katup proses dalam posisi tertutup.Ini adalah orientasi standar dan kecuali ditentukan sebaliknya, unit Anda akan pabrik diatur untuk beroperasi dengan cara ini.

Gambar di sebelah kanan menunjukkan TopWorx TM dipasang tegak lurus ke katup proses dalam posisi tertutup. anak panah hijau di bagian atas menunjukkan arah perjalanan untuk membuka katup.


Pemasangan

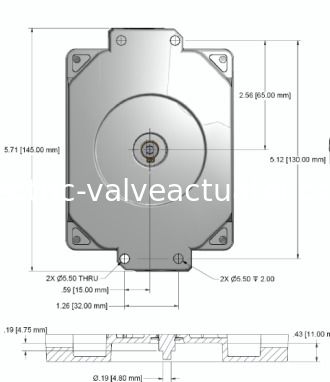

TopWorxTM memiliki banyak kit bracket pemasangan, baik berputar dan linier, tersedia untuk memenuhi aplikasi spesifik Anda.Ilustrasi di bawah ini menunjukkan langsung NAMUR mount pada katup perempat putaranLihat dokumentasi kit pemasangan Anda untuk instruksi pemasangan khusus.

Penyimpanan

Sampai saluran, penutup saluran, dan setiap koneksi port katup spool yang berlaku dipasang dengan benar, unit TopWorx TM tidak akan mendukung peringkat IP / NEMA karena unit kapal dengan penutup sementara.Pastikan bahwa disimpan di lingkungan kering dengan kisaran kelembaban relatif antara 10%-95% dan suhu mulai dari -40oF (-40oC) hingga 160oF (71oC)Setelah dipasang dengan benar, rentang suhu yang tercantum pada nama-plate akan menggantikan rentang suhu penyimpanan ini.
