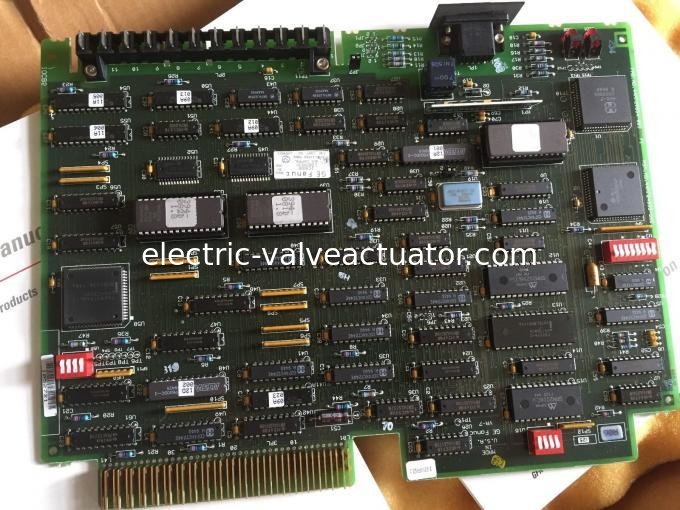

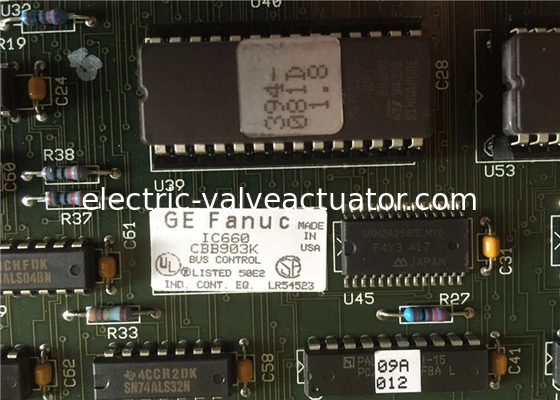

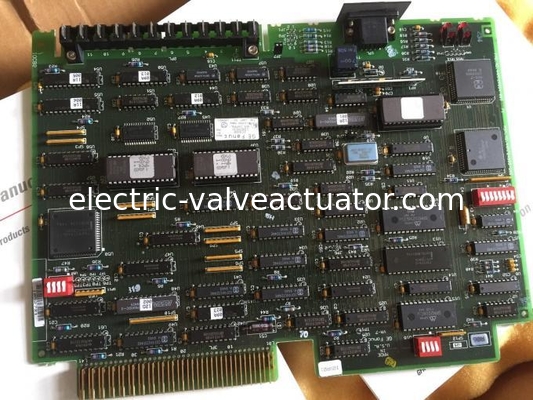

IC660CBB903K GE FANUC PLC Logic Controller Seri Enam I/O Bus Controller

Modul Kontrol BUS Seri GE Fanuc IC660CBB90xx adalah antarmuka yang diperlukan antara PLC Seri Enam Plus dan blok I/O Genius saat disertakan dalam sistem I/O PLC. Modul Pengontrol Bus dapat ditempatkan di slot I/O mana pun di CPU atau di rak I/O berkapasitas tinggi yang terletak di stasiun CPU atau stasiun I/O Lokal hingga 2000 kaki (600 meter) dari CPU. Beberapa Pengontrol Bus dapat ditempatkan di satu rak. Karena setiap Pengontrol Bus mengkonsumsi 20 unit beban, hingga 5 modul dapat ditempatkan di rak CPU, atau 10 modul di rak I/O berkapasitas tinggi.

Pengontrol Bus dapat ditempatkan di rak I/O di stasiun I/O Jarak Jauh jika waktu pemindaian CPU lebih besar dari 10 ms. Namun, karena berkurangnya kapasitas tautan komunikasi I/O serial, perintah jendela tidak akan didukung. Setiap Pengontrol Bus dapat menghubungkan hingga 30 blok I/O Genius ke CPU Seri Enam Plus melalui komunikasi pasangan terpilin hingga 2000 kaki (600 meter). Satu-satunya batasan jumlah Pengontrol Bus dalam sistem PLC mana pun adalah kapasitas l/O dari CPU Seri Enam Plus. Setiap Pengontrol Bus, mirip dengan modul I/O apa pun, memiliki akses ke semua referensi l/O pada rantai I/O-nya.

Sakelar DIP 4-segmen yang terletak pada modul digunakan untuk mengaktifkan pemilihan saluran untuk pengalamatan I/O yang Diperluas. Jika pengalamatan Normal (non-diperluas) digunakan atau jika pemilihan saluran dilakukan melalui Modul Pemancar I/O, tidak diperlukan pengaturan sakelar.

Bus I/O Genius harus diakhiri pada Pengontrol Bus oleh impedansi karakteristiknya. Pengontrol Bus versi yang ditingkatkan menyediakan tiga impedansi on-board yang dapat dipilih, 100Ω, 150Ω, atau 750Ω. Tiga jumper (JPI, JP2, dan JP3) pada modul digunakan untuk memilih salah satu nilai yang tercantum, atau untuk memilih tanpa impedansi.
