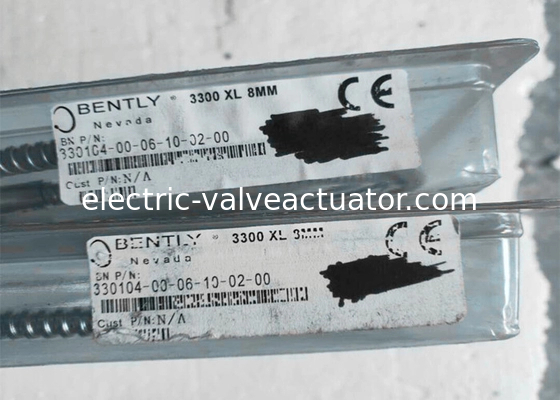

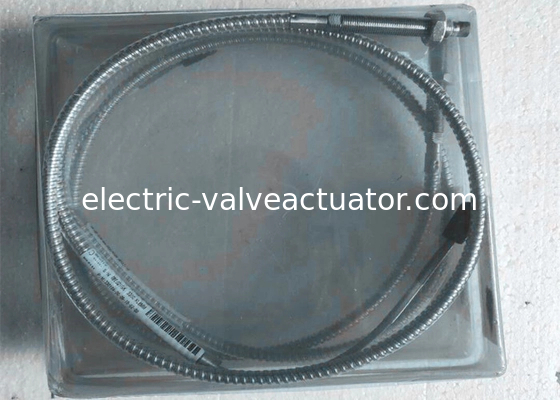

Probe Proximitor Bently Nevada 330104-00-06-10-02-00 Transduser Kedekatan 3300 XL 8mm

Kabel Ekstensi Bently Nevada 330130-040-01-00 4.0 meter kabel Lapis Baja 3300XL BARU tersedia

Informasi Pemesanan Proximity Probe

3300 XL 8 mm Proximity Probe, Metrik:

330103 3300 XL 8 mm Probe, Ulir M10 x 1, tanpa lapis baja
330104 3300 XL 8 mm Probe, Ulir M10 x 1, dengan lapis baja

Nomor Part-AXX-BXX-CXX-DXX-EXX

Deskripsi Opsi

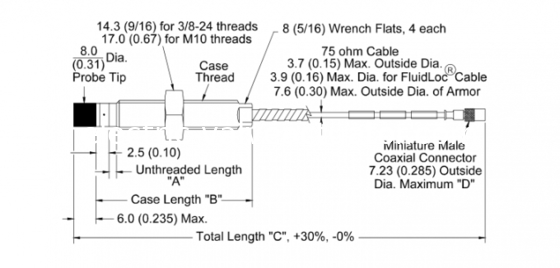

A: Opsi Panjang Tanpa Ulir

Catatan: Panjang tanpa ulir harus setidaknya 20 mm lebih pendek dari panjang casing.

Pesan dalam kelipatan 10 mm.

Konfigurasi Panjang:

• Panjang tanpa ulir maksimum: 230 mm
• Panjang tanpa ulir minimum: 0 mm

Contoh: 0 6 = 60 mm

B: Opsi Panjang Casing Keseluruhan

Pesan dalam kelipatan 10 mm.

Konfigurasi ulir metrik:

• Panjang maksimum: 250 mm
• Panjang minimum: 20 mm

Contoh: 0 6 = 60 mm

C: Opsi Panjang Total

05 0,5 meter (1,6 kaki)
10 1,0 meter (3,3 kaki)
15 1,5 meter (4,9 kaki)
20 2,0 meter (6,6 kaki)
50 5,0 meter (16,4 kaki)
90 9,0 meter (29,5 kaki)

D: Opsi Konektor dan Tipe Kabel

01 Konektor ClickLoc koaksial Miniatur dengan pelindung konektor, kabel standar
02 Konektor ClickLoc koaksial Miniatur, kabel standar
11 Konektor ClickLoc koaksial Miniatur dengan pelindung konektor, kabel FluidLoc

12 Konektor ClickLoc koaksial Miniatur, kabel FluidLoc

E: Opsi Persetujuan Badan

00 Tidak diperlukan

05 Beberapa Persetujuan

Deskripsi

Sistem Transduser

Sistem Transduser Proximity 3300 terdiri dari:

• probe 3300 XL 8 mm atau probe 3300 5 mm
• kabel ekstensi 3300 XL
• Sensor Proximitor 3300

Sistem menyediakan tegangan keluaran yang berbanding lurus dengan jarak antara ujung probe dan permukaan konduktif yang diamati. Sistem ini mampu melakukan pengukuran statis (posisi) dan dinamis (getaran), dan terutama digunakan untuk aplikasi pengukuran getaran dan posisi pada mesin bantalan film fluida, serta aplikasi pengukuran Keyphasor dan kecepatan.
Sistem menyediakan keluaran sinyal yang akurat dan stabil pada rentang suhu yang luas. Semua Sistem Transduser Proximity 3300 mencapai tingkat kinerja ini sambil memungkinkan pertukaran probe, kabel ekstensi, dan Sensor Proximitor yang lengkap tanpa memerlukan pencocokan komponen individual atau kalibrasi bangku.

Sensor Proximitor

Sensor Proximitor 3300 XL menggabungkan banyak peningkatan dibandingkan desain sebelumnya. Pengemasan fisiknya memungkinkan pemasangan rel DIN berkepadatan tinggi. Ia juga dapat dipasang dalam konfigurasi pemasangan panel tradisional, di mana ia berbagi “jejak” yang identik dengan desain Sensor Proximitor yang dipasang 4 lubang yang lebih lama. Basis pemasangan untuk kedua opsi menyediakan isolasi listrik, menghilangkan kebutuhan akan pelat isolator terpisah.
Sensor Proximitor 3300 XL sangat kebal terhadap interferensi frekuensi radio, memungkinkan pemasangan di rumah serat kaca tanpa efek buruk dari sinyal frekuensi radio di dekatnya. Kekebalan RFI/EMI yang ditingkatkan memungkinkan Sensor Proximitor 3300 XL untuk mencapai persetujuan tanda CE Eropa tanpa memerlukan saluran khusus berpelindung atau rumah logam, menghasilkan biaya pemasangan dan kompleksitas yang lebih rendah. Strip terminal SpringLoc 3300 XL tidak memerlukan alat pemasangan khusus dan memfasilitasi koneksi kabel lapangan yang lebih cepat dan lebih kuat dengan menghilangkan mekanisme penjepit tipe sekrup yang dapat mengendur.

Probe Proximity dan Kabel Ekstensi

Probe 3300 XL dan kabel ekstensi juga mencerminkan peningkatan dibandingkan desain sebelumnya. Metode pencetakan TipLoc* yang dipatenkan memberikan ikatan yang lebih kuat antara ujung probe dan badan probe. Kabel probe menggabungkan desain CableLoc* yang dipatenkan yang menyediakan kekuatan tarik 330 N (75 lbf) untuk memasang kabel probe dan ujung probe dengan lebih aman. Anda juga dapat memesan probe 3300 XL 8 mm dan kabel ekstensi dengan opsi kabel FluidLoc* opsional. Opsi ini mencegah oli dan cairan lain bocor keluar dari mesin melalui bagian dalam kabel.



Model :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
