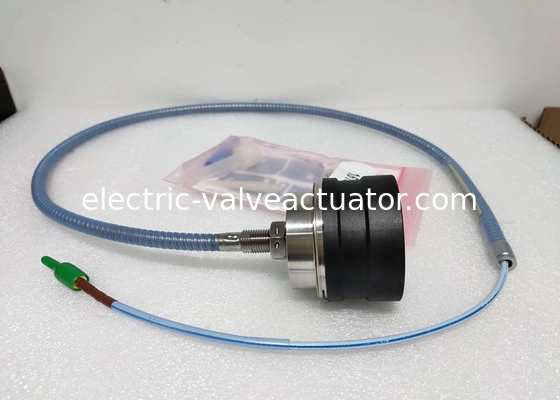

Sistem Transduser Bently Nevada 3300 XL 50 mm Proximity Probe 330876-01-10-01-00 1.0 meter

Bently Nevada 3300 XL 50 mm Proximity Probe 330876-01-10-01-00 Sistem Transduser 1,0 meter

Spesifikasi

Kecuali dinyatakan lain, spesifikasi berikut adalah untuk 3300 XL 50 mm Proximitor Sensor, kabel ekstensi dan probe antara 0°C dan +45°C (+32°F hingga +113°F), dengan catu daya -24 Vdc,beban 10 kΩ, target baja AISI 4140 yang disediakan Bently Nevada dengan diameter 102 mm atau lebih besar.Spesifikasi akurasi dan interchangeability sistem tidak berlaku ketika menggunakan sistem transduser yang dikalibrasi ke target lain selain target baja Bently Nevada AISI 410..

Informasi pesanan

3300 XL 50 mm Proximity Probe:

330876-AXX-BXX-CXX-DXX

Deskripsi Opsi

A: Pilihan jenis kasus probe

011⁄2-20 Thread-Langsung lurus
02M14x1.5 Thread-Straight Exit
03Lemes 1,99 di dia-side exit

B:Pilihan total panjang

101.0 meter (3,3 kaki)
505.0 meter (16,4 kaki)
909.0 meter (29,5 kaki)

C: Pilihan Perisai

00Kabel FluidLoc Suhu Tinggi
01Kabel FluidLoc Suhu Tinggi dengan Perisai

D: Pilihan persetujuan agensi

00Tidak Disetujui
05Beberapa persetujuan (tergantung)

Model:

Deskripsi

3300 XL 50 mm Transducer System terdiri dari probe 50 mm yang terpisah, kabel ekstensi, dan 3300 XL 50 mm Proximitor Sensor.Koil diameter besar memberikan sistem ini kisaran linier maksimum 27.9 mm (1100 mils), kisaran linier terpanjang dari jalur transduser eddy current Bently Nevada. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Pengukuran Ekspansi Diferensial Pengukuran Ekspansi Diferensial dilakukan dengan menggunakan dua transduser kedekatan yang mengamati kerah atau ramp beberapa jarak dari bantalan dorongan.Pengaturan pemasangan transduser khas yang membutuhkan transduser 3300 XL 50 mm jangkauan linier panjang termasuk:
• Dua transduser mengamati sisi yang sama dari kerah.
• Dua transduser input yang saling melengkapi mengamati sisi yang berlawanan dari kerah, secara efektif menggandakan rentang DE yang dapat diukur.

Kriteria untuk memilih metode pemasangan adalah ukuran target yang tersedia, jumlah gerakan aksial rotor yang diharapkan, dan jenis target DE yang ada di mesin.Jika tinggi kerah cukup dan rentang pengukuran total yang diperlukan kurang dari 1.1 inci (28 mm), konfigurasi yang disukai untuk pengukuran redundan adalah menggunakan dua transduser yang mengamati sisi yang sama dari kerah.2 inci (28 mm sampai 56 mm) dari total rentang diperlukan, memasang transduser dengan cara yang saling melengkapi di sisi yang berlawanan dari rotor.

Kompatibilitas Sistem

Probe 3300 XL 50 mm hadir dalam tiga konfigurasi kasus & benang untuk secara fisik menggantikan semua sistem standar 7200 50 mm (termasuk probe keluar sisi dan belakang).Standar 7200 gaya mounting brackets masih tersedia sebagai aksesoriSelain itu, sebuah bracket baru untuk menyesuaikan probe dengan 50mm DE Integral transducer sliding mount base juga tersedia.394 V/mm (10 mV/mil) output yang sama dengan 7200 dan 50 mm DE Sistem integral, yang memungkinkan pelanggan untuk meningkatkan tanpa memerlukan perubahan dalam konfigurasi monitor.dan Proximitor Sensor) harus diganti dengan komponen 3300 XL 50 mm.

Proximity Probe dan Extension Cable

3300 XL 50 mm probe dirancang untuk bertahan di lingkungan DE turbin uap yang paling keras.dan dapat menahan suhu tinggi intermiten hingga 250 °C (482 °F). Sonde 50 mm memiliki segel depan dan belakang yang, dikombinasikan dengan kabel FluidLoc® suhu tinggi (standar pada semua probe 50 mm), mencegah kelembaban masuk ke ujung probe.Konektor ClickLoc suhu tinggi khusus juga standar pada probe dan kabel ekstensiSetiap probe dan kabel dilengkapi dengan pelindung konektor dan alat instalasi pelindung konektor sekali pakai untuk memastikan bahwa konektor tetap bebas dari kontaminasi.Konektor ClickLoc pada kabel probe memiliki kerah yang dapat dilepas yang memfasilitasi rute kabel melalui celah yang ketat.

3300 XL 50 mm probe tersedia dalam gaya kasus keluar lurus dengan 1⁄2-20 benang Inggris atau M14x1.5 metrik benang, termasuk kunci dengan lubang kawat keamanan pra-dibor.Sonde keluar samping memiliki dua 1⁄4-20 lubang pemasangan di bagian belakang kasus probeUntuk kedua probe keluar lurus dan sisi keluar diameter keseluruhan kasus adalah 1,99 inci.

Sensor Proximitor

3300 XL 50 mm Proximitor Sensor1 memiliki fitur canggih yang sama dengan semua 3300 XL Proximitor ¢ Sensor.Desainnya yang tipis memungkinkan untuk dipasang baik dalam instalasi DIN-rail kepadatan tinggi atau konfigurasi panel yang lebih tradisional. Imunitas RFI/EMI yang ditingkatkan memungkinkan 3300 XL Proximitor Sensor untuk mencapai persetujuan CE Eropa tanpa pertimbangan pemasangan khusus.Kekebalan RFI ini mencegah sistem transduser dari dipengaruhi negatif oleh sinyal radio frekuensi tinggi di dekatnya. SpringLoc terminal strips pada Proximitor Sensor tidak memerlukan alat pemasangan khusus dan memfasilitasi koneksi kabel lapangan yang lebih cepat dan sangat kuat.

Model:

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
Pemanfaatan bahan kimia kimia yang digunakan dalam industri kimia adalah:
Pemberantasan pencemaran udara dan pengendalian bencana alam
Pemanfaatan bahan kimia kimia yang dapat digunakan untuk pembuatan bahan kimia
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
Pemanfaatan bahan kimia kimia yang dapat digunakan untuk pembuatan bahan kimia
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
Pemanfaatan bahan kimia kimia yang dapat digunakan untuk pembuatan bahan kimia kimia
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
Pemanfaatan bahan kimia kimia yang dapat digunakan untuk pembuatan bahan kimia
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
