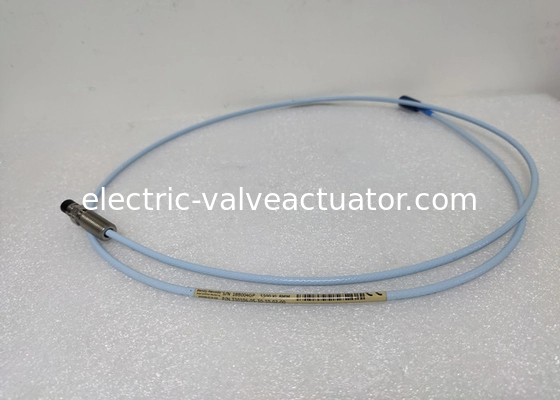

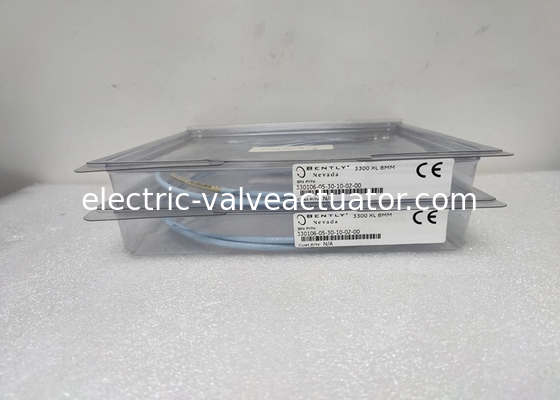

Sensor Proximitor Bently Nevada 330106-05-30-10-02-00 3300XL 8mm Probe Pemasangan Terbalik

Sensor Probe Proximitor Bently Nevada 330106-05-30-10-02-00 3300XL 8mm Reverse Mount Probes

Spesifikasi

Kecuali dinyatakan lain, spesifikasi berikut adalah untuk Sensor Proximitor 3300 XL 8 mm, kabel ekstensi, dan probe 8 mm antara +18 °C dan +27 °C (+64 °F hingga +80 °F), dengan catu daya -24 Vdc, beban 10 kilo Ω, target baja AISI 4140, dan probe yang diberi jarak 1,27 mm (50 mil). Karakteristik kinerja berlaku untuk sistem yang hanya terdiri dari komponen 3300 XL 8 mm. Spesifikasi akurasi dan kemampuan tukar sistem tidak berlaku saat menggunakan sistem transduser yang dikalibrasi ke target selain target baja Bently Nevada AISI 4140.

Informasi Pemesanan

3300 XL 8 mm Reverse Mount Probes

330105-02-12-CXX-DXX-EXX, ulir 3/8-24 UNF
330106-05-30-CXX-DXX-EXX, ulir M10 x 1

Deskripsi Opsi

C: Opsi Panjang Total

05 0,5 meter (1,6 kaki)
10 1,0 meter (3,3 kaki)
15 1,5 meter (4,9 kaki)
20 2,0 meter (6,6 kaki)
50 5,0 meter (16,4 kaki)
190 9,0 meter (29,5 kaki)

D: Opsi Konektor

02 Konektor koaksial ClickLoc Miniatur
12 Konektor koaksial ClickLoc Miniatur, kabel FluidLoc

Catatan: Opsi kabel FluidLoc -10 dan -12 tidak diperlukan pada sebagian besar instalasi 330105 dan 330106 karena adanya selongsong probe. Pertimbangkan dengan cermat aplikasi sebelum memesan opsi kabel FluidLoc

E: Opsi Persetujuan Agensi

00 Tidak diperlukan
05 Beberapa Persetujuan

Deskripsi

Sistem Transduser

Sistem Transduser Proximity 3300 terdiri dari:

• probe 3300 XL 8 mm atau probe 3300 5 mm
• kabel ekstensi 3300 XL
• Sensor Proximitor 3300

Sistem menyediakan tegangan keluaran yang berbanding lurus dengan jarak antara ujung probe dan permukaan konduktif yang diamati. Mampu melakukan pengukuran statis (posisi) dan dinamis (getaran), dan terutama digunakan untuk aplikasi pengukuran getaran dan posisi pada mesin bantalan film-cair, serta aplikasi pengukuran Keyphasor dan kecepatan.
Sistem menyediakan keluaran sinyal yang akurat dan stabil pada rentang suhu yang luas. Semua Sistem Transduser Proximity 3300 mencapai tingkat kinerja ini sambil memungkinkan kemampuan tukar probe, kabel ekstensi, dan Sensor Proximitor yang lengkap tanpa memerlukan pencocokan komponen individual atau kalibrasi bangku.

Sensor Proximitor

Sensor Proximitor 3300 XL menggabungkan banyak peningkatan dibandingkan desain sebelumnya. Pengemasan fisiknya memungkinkan pemasangan rel DIN berkepadatan tinggi. Itu juga dapat dipasang dalam konfigurasi pemasangan panel tradisional, di mana ia berbagi “jejak” yang identik dengan desain Sensor Proximitor yang dipasang 4 lubang yang lebih lama. Basis pemasangan untuk kedua opsi menyediakan isolasi listrik, menghilangkan kebutuhan pelat isolator terpisah.
Sensor Proximitor 3300 XL sangat kebal terhadap interferensi frekuensi radio, memungkinkan pemasangan di rumah serat kaca tanpa efek buruk dari sinyal frekuensi radio di dekatnya. Kekebalan RFI/EMI yang ditingkatkan memungkinkan Sensor Proximitor 3300 XL untuk mencapai persetujuan tanda CE Eropa tanpa memerlukan saluran berpelindung khusus atau rumah logam, menghasilkan biaya pemasangan dan kompleksitas yang lebih rendah. Strip terminal SpringLoc 3300 XL tidak memerlukan alat pemasangan khusus dan memfasilitasi koneksi kabel lapangan yang lebih cepat dan lebih kuat dengan menghilangkan mekanisme penjepit tipe sekrup yang dapat mengendur.

Probe Proximity dan Kabel Ekstensi

Probe dan kabel ekstensi 3300 XL juga mencerminkan peningkatan dibandingkan desain sebelumnya. Metode pencetakan TipLoc* yang dipatenkan memberikan ikatan yang lebih kuat antara ujung probe dan badan probe. Kabel probe menggabungkan desain CableLoc* yang dipatenkan yang menyediakan kekuatan tarik 330 N (75 lbf) untuk memasang kabel probe dan ujung probe dengan lebih aman. Anda juga dapat memesan probe 3300 XL 8 mm dan kabel ekstensi dengan opsi kabel FluidLoc* opsional. Opsi ini mencegah oli dan cairan lain bocor keluar dari mesin melalui bagian dalam kabel.

Informasi Pemesanan Lainnya dari Probe Proximity

Probe Proximity 3300 XL 8 mm, Metrik:

330103 Probe 3300 XL 8 mm, ulir M10 x 1, tanpa armor3
330104 Probe 3300 XL 8 mm, ulir M10 x 1, dengan armor3

Nomor Bagian-AXX-BXX-CXX-DXX-EXX

Deskripsi Opsi

A: Opsi Panjang Tanpa Ulir

Catatan: Panjang tanpa ulir harus setidaknya 20 mm kurang dari panjang casing.

Pesan dalam peningkatan 10 mm.

Konfigurasi panjang:

• Panjang tanpa ulir maksimum: 230 mm
• Panjang tanpa ulir minimum: 0 mm

Contoh: 0 6 = 60 mm

B: Opsi Panjang Casing Keseluruhan

Pesan dalam peningkatan 10 mm.

Konfigurasi ulir metrik:

• Panjang maksimum: 250 mm
• Panjang minimum: 20 mm

Contoh: 0 6 = 60 mm

C: Opsi Panjang Total

05 0,5 meter (1,6 kaki)
10 1,0 meter (3,3 kaki)
15 1,5 meter (4,9 kaki)
20 2,0 meter (6,6 kaki)
50 5,0 meter (16,4 kaki)
90 9,0 meter (29,5 kaki)

D: Opsi Konektor dan Tipe Kabel

01 Konektor ClickLoc koaksial Miniatur dengan pelindung konektor, kabel standar
02 Konektor ClickLoc koaksial Miniatur, kabel standar
11 Konektor ClickLoc koaksial Miniatur dengan pelindung konektor, kabel FluidLoc

12 Konektor ClickLoc koaksial Miniatur, kabel FluidLoc

E: Opsi Persetujuan Agensi

00 Tidak diperlukan

05 Beberapa Persetujuan

Model :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
