Proface Operator Interface Quick Panel 9inch 24VDC 93AMP GP477R-EG41-24VP

Proface Operator Interface Quick Panel 9inch 24VDC 93AMP GP477R-EG41-24VP

Deskripsi Produk

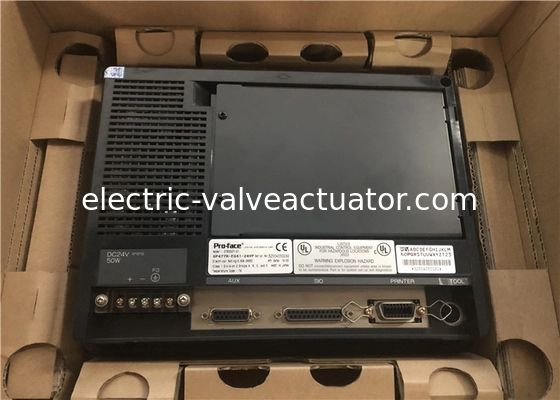

GP477R-EG41-24VP adalah antarmuka operator panel kontrol yang diproduksi oleh Pro-face. Spesifikasi umumnya meliputi yang berikut.Konsumsi daya 50 W atau kurang (TYP 20 W). suhu operasi lingkungan harus 0 °C sampai 50 °C. suhu penyimpanan adalah -10 °C sampai 60 °C. kelembaban penyimpanan adalah 20% sampai 85% kelembaban relatif non-kondensasi.Resistensi getaran adalah 10 Hz sampai 25 Hz (X, Y, Z arah selama 30 menit pada 19,6 ms2). dimensi eksternal untuk GP unit utama saja adalah 274 mm (lebar) x 216 mm (tinggi) x 56,5 mm ( kedalaman). berat 2,5 kg atau kurang.Tegangan kebisingan adalah 1200V p-p, panjang denyut adalah 1μs, dan waktu timbul adalah 1ns. Rating setara dengan IP65f dan NEMA #250 Tipe 4x/12.

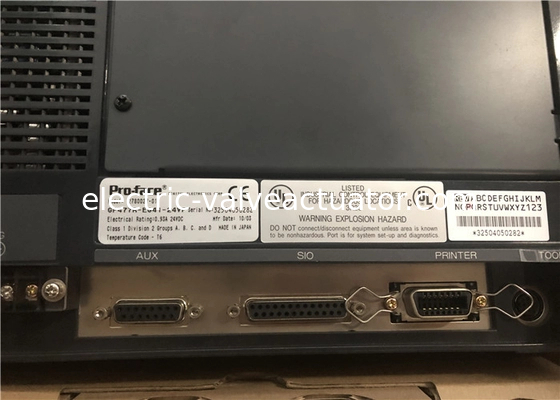

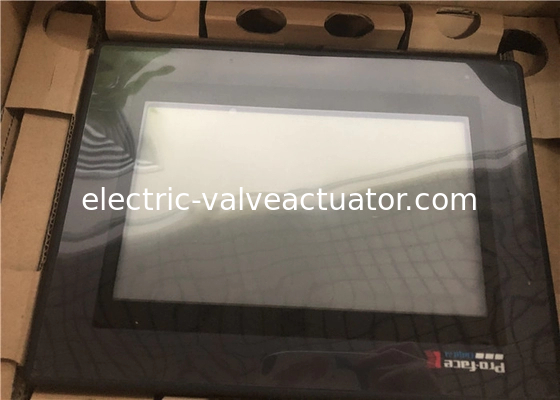

Fitur antarmuka operator ini adalah layar sentuh 9,1 inci dengan LCD Amber kontras tinggi dan resolusi 640 x 400.Unit ini adalah RS-232/422 komunikasi port dikonfigurasi dan menawarkan dukungan barcode reader. Antarmuka operator adalah DC / AC bertenaga dan memiliki port printer. Ini dilindungi kata sandi dan memiliki keamanan 15 tingkat. Antarmuka juga memungkinkan untuk resep tren, pengelolaan alarm / acara,penjadwalan, dan pop-up keyboard. Aplikasi memori adalah 2 MB FLASH EPROM. Paritasnya tidak ada, ganjil atau genap. Konektor alat tidak asinkron. Panjang data adalah 7 atau 8 bit.Kecepatan transmisi data adalah 2400-115.2 kbps.

Desain Sistem

• Jangan membuat switch panel sentuh GP yang mungkin membahayakan keselamatan peralatan dan personil.dan peralatan terkait lainnya dapat menyebabkan sinyal output untuk tetap terus ON atau OFF dan mungkin menyebabkan kecelakaan besarOleh karena itu, desain semua sirkuit pemantauan menggunakan switch batas, dll untuk mendeteksi gerakan perangkat yang salah.de-menandai semua saklar yang digunakan untuk mengontrol operasi mesin penting sehingga mereka dioperasikan melalui sistem kontrol terpisah.

• Jangan membuat saklar yang digunakan untuk mengontrol operasi keselamatan mesin, seperti saklar pemberhentian darurat, sebagai ikon layar sentuh GP.Jika tidak, bisa terjadi luka berat atau kerusakan peralatan..

• Silakan rancang sistem Anda agar peralatan tidak akan rusak karena kesalahan komunikasi antara GP dan pengontrol hostnya.Hal ini untuk mencegah kemungkinan cedera tubuh atau kerusakan material

.• GP tidak cocok untuk digunakan dengan perangkat kontrol pesawat, peralatan aerospace, perangkat transmisi data (komunikasi) centraltrunk, perangkat kontrol tenaga nuklir,atau peralatan pendukung kehidupan medis, karena persyaratan yang melekat pada perangkat ini tingkat yang sangat tinggi dari keselamatan dan keandalan.

• Ketika menggunakan GP dengan kendaraan transportasi (kereta api, mobil dan kapal), perangkat pencegahan bencana dan kejahatan, berbagai jenis peralatan keselamatan, perangkat medis yang berhubungan dengan dukungan kehidupan, dll.desain sistem redundant dan/atau failsafe harus digunakan untuk memastikan tingkat keandalan dan keselamatan yang tepat.

• Jangan gunakan unit GP sebagai perangkat peringatan untuk alarm kritis yang dapat menyebabkan cedera operator yang serius, kerusakan mesin atau penghentian produksi.Indikator alarm kritis dan unit kontrol/aktivatornya harus dirancang menggunakan perangkat keras mandiri dan/atau interlock mekanis..

• Setelah lampu belakang GP terbakar, tidak seperti "Standby Mode" GP, panel sentuh masih aktif.kesalahan operasi mesin yang berpotensi berbahaya dapat terjadiOleh karena itu, jangan menggunakan saklar sentuh GP untuk mengontrol mekanisme keamanan peralatan, seperti saklar darurat, dll yang melindungi manusia dan peralatan dari cedera dan kerusakan.Jika lampu belakang dokter Anda tiba-tiba mati, gunakan langkah-langkah berikut untuk menentukan apakah lampu latar benar-benar terbakar.1) Jika GP Anda tidak diatur ke "Standby Mode" dan layar menjadi kosong, lampu latar Anda terbakar.2) Atau,jika dokter Anda diatur ke Mode Siapkan, tetapi menyentuh layar tidak menyebabkan tampilan muncul kembali, lampu belakang Anda terbakar.Digital menyarankan Anda untuk menggunakan fitur built-in GP "Gunakan panel sentuh setelah lampu belakang terbakar", yang akan secara otomatis mendeteksi kelelahan dan menonaktifkan layar sentuh.

• Tegangan tinggi mengalir melalui GP. Kecuali untuk mengganti lampu latar, jangan pernah membongkar GP, jika tidak, kejutan listrik dapat terjadi.

• Jangan memodifikasi unit GP karena hal ini dapat menyebabkan kebakaran atau sengatan listrik.

• Jangan gunakan GP di lingkungan yang mengandung gas mudah terbakar, karena operasi GP dapat menyebabkan ledakan.

Panel kontrol (selanjutnya disebut "unit GP").
Unit GP ini, dengan fungsi pengguna yang diperluas dan kinerja keseluruhan yang ditingkatkan, merupakan peningkatan panel seri GP70 Digital.
Silakan baca manual ini dengan hati-hati karena menjelaskan, langkah demi langkah, cara menggunakan GP
dengan benar dan aman.
Juga, dalam contoh-contoh manual ini, Mitsubishi MELSEC-AnA Series PLC digunakan setiap kali mungkin, terhubung dalam hubungan satu-ke-satu dengan GP.
Seri GP-477R dan GP-577R mengacu pada nomor model GP berikut:
GP-477R Seri GP477R-EG11 (Unit standar)
GP477R-EG41-24VP (menandai CE, sesuai dengan cUL)
GP-577R Seri GP577R-TC11, GP577R-SC11 (Unit standar)
GP577R-TC41-24VP (menandai CE, sesuai dengan cUL)
* Di sini, "unit standar" mengacu pada unit yang belum menerima persetujuan CE atau UL.
Panel grafis GP477R-EG41-24VP dan GP577R-TC41-24VP adalah produk yang memiliki tanda CE dan memenuhi arahan EMC berikut.
EN55011 kelas A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Catatan

1) Dilarang untuk menyalin isi dari manual ini, seluruhnya atau sebagian, kecuali untuk penggunaan pribadi pengguna, tanpa izin tegas dari Digital Electronics
Perusahaan Jepang.
2) Informasi yang diberikan dalam manual ini dapat berubah tanpa pemberitahuan sebelumnya.
3) Manual ini telah ditulis dengan hati-hati dan perhatian pada detail; Namun, jika Anda menemukan kesalahan atau kelalaian, silakan hubungi Digital Electronics dan beri tahu mereka tentang temuan Anda.
4) Harap dicatat bahwa kami tidak bertanggung jawab atas kerusakan apa pun yang dihasilkan dari penggunaan produk kami, terlepas dari pasal 3 di atas
