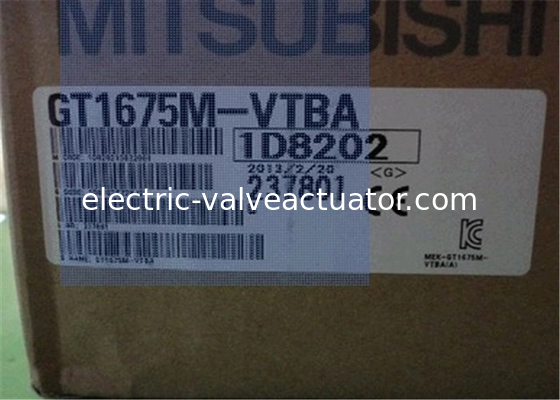

Mitsubishi GT1675M-VTBA Human Machine Interfaces Seri GOT1000 10,4 inci

Mitsubishi GT1675M-VTBA Human Machine Interfaces Series GOT1000 10,4 inci

• Produsen: Mitsubishi Electric

• GT1675M-VTBA

• Kategori: Badan GOT

• Seri: GOT1000

• Klasifikasi: Besar: 8 sampai 15 inci

• Nomor produk : GT1675M-VTBA

• Nama model: GT16

• Standar yang berlaku: UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Jenis layar: TFT warna LCD (kecerahan tinggi, sudut pandang yang luas)

• Ukuran layar: 10,4 inci

• Resolusi: VGA: 640 × 480 [titik]

• Ukuran layar: 211 (W) × 158 (H) [mm]

• Tampilan jumlah karakter: 16 font standar titik pada saat: 40 karakter × 30 baris (ukuran penuh)
  Font standar 12 titik pada saat itu: 53 karakter × 40 baris (ukuran penuh)

• Tampilan warna: 65536 warna

• Sudut pandang: atas, bawah, kiri dan kanan masing-masing 88 derajat

• Pengaturan kontras: -

• Kecerahan LCD sederhana: 450 [Cd / M 2 ]

• Pengaturan kecerahan: 8 tingkat pengaturan

• umur: sekitar 43.000 jam (suhu sekitar 25 °C)

• Hal ini dapat didaftarkan jumlah maksimum layar: 4096 layar

• Fungsi lampu latar: tabung katode dingin (bisa diganti) fungsi deteksi kelelahan lampu latar, lampu latar dipadamkan / pengaturan waktu penghematan layar Diizinkan

• umur: Sekitar 50.000 jam atau lebih (waktu untuk menggunakan suhu sekitar adalah 50% dari kecerahan layar pada 25 °C)

• Warna: Putih

• Metode panel sentuh: Jenis film resistif analog



• Jumlah tombol sentuh: -

• Ukuran kunci: Minimal 2 × 2 [titik] (per kunci)

• Titik penekanan simultan: Tidak menekan secara simultan (hanya satu titik yang dapat menyentuh)

• umur: Sejuta kali atau lebih (Operasi 0,98 [N] atau kurang)

• Sensor manusia Jarak deteksi: Tidak ada

• Jangkauan deteksi: Tidak ada

• Waktu penundaan deteksi: Tidak ada

• memori Kapasitas memori flash: Memori flash bawaan 15M byte



• Kehidupan (tulis jumlah kali): 100.000 kali

• Penggunaan: Data proyek untuk penyimpanan, untuk penyimpanan OS

• Kapasitas SRAM:

• Gunakan: -

• Kapasitas EEPROM:

• Gunakan: -

• Jenis baterai: Baterai lithium tipe GT15-BAT

• Diandalkan: Data jam, pemberitahuan waktu pemeliharaan untuk data, data log sistem

• umur: sekitar 5 tahun (suhu lingkungan: 25 °C)

• Bus antarmuka bawaan: -



• RS-422/485 (digabungkan): RS-422/485 1ch, kecepatan transmisi: 115200/57600/38400/19200/9600 / 4800bps, bentuk konektor: 14-pin (wanita), aplikasi: peralatan koneksi untuk komunikasi

• RS-422/232 (digabungkan): -

• RS-422:

• RS-232 : RS-232 1ch, kecepatan transmisi: 115200/57600/38400/19200/9600 / 4800bps, Bentuk konektor: D-sub 9-pin (pria), aplikasi: peralatan koneksi untuk komunikasi,untuk koneksi PC (unggahan / unduhan data proyek), instalasi OS, fungsi FA transparan)

• Ethernet: Metode transfer data: 100BASE-TX, 10BASE-T 1ch, bentuk konektor: RJ-45 (jack modular), penggunaan: peralatan koneksi untuk komunikasi, untuk fungsi gateway,untuk koneksi PC (unggahan / unduhan data proyek), pemasangan OS, fungsi antarmuka MES)

• RGB: -

• Printer:

• USB (perangkat) : USB (Full Speed??12Mbps) perangkat 1ch, bentuk konektor: TYPE Mini-B aplikasi: untuk koneksi PC (upload / download data proyek, instalasi OS, fungsi FA transparan)

• USB (host) : USB (Full Speed??12Mbps) host 1ch, bentuk konektor: TYPE-A, aplikasi: transfer data, untuk penyimpanan

• CF card: Compact Flash slot 1ch, bentuk konektor: TYPEI, aplikasi: transfer data, penyimpanan data, OT untuk memulai

• Slot Kartu PC:

• Opsional papan fungsi: fungsi antarmuka MES untuk 1ch

• Papan memori:

• Unit ekspansi: Unit komunikasi / pilihan unit pemasangan 2ch

• Saklar saklar 1:

• Switch 2: -

• Output buzzer: Single timbre (panjang suara diatur)

• Struktur pelindung: Bagian depan: IP67F (JEM1030), internal papan: IP2X (JEM1030)

• Dimensi eksternal: 303 (W) × 214 (H) × 49 (D) [mm]

• Dimensi panel yang dipotong: 289 (W) × 200 ((H) [mm]

• Massa (tidak termasuk bracket pemasangan): 2,1 [kg]

• Suhu lingkungan Tampilan: 0 ~ 50 °C

• Selain unit tampilan: 0 ~ 55 °C

• Suhu penyimpanan: -20 °C ~ 60 °C

• Suhu sekitar: 10 ~ 90% RH, tidak kondensasi

• Kelembaban lingkungan penyimpanan: 10 ~ 90% RH, non-kondensasi

• Resistensi getaran Kesesuaian: Sesuai dengan JIS B 3502, IEC 61131-2

• Jika ada getaran intermiten:setengah amplitudo 3,5mm, jumlah menyapu X, Y, Z setiap arah 10 kali
  akselerasi 9,8M / S 2, jumlah menyapu X, Y, Z setiap arah 10 kali

• Jika ada getaran terus menerus:setengah amplitudo 1,75Mm
  percepatan 4,9M / S 2

• Dampak: Sesuai dengan B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 arah tiga kali masing-masing)

• Menggunakan atmosfer: asap berminyak, gas korosif, tidak ada gas mudah terbakar, tidak sangat debu kontinuitas, yang sinar matahari langsung tidak memukul (serta selama penyimpanan)

• Ketinggian operasi: 2000 m atau kurang

• Lokasi pemasangan: panel kontrol

• Kategori overvoltage: II di bawah ini

• Tingkat kontaminasi: 2 atau kurang

• Sistem pendingin: Pendingin sendiri

• Tegangan catu daya masuk: AC100 ~ 240V (+ 10%, - 15%)

• Frekuensi masukan: 50 / 60Hz ± 5%

• Input maksimum daya tampak: 100VA (pada beban maksimum)

• Konsumsi daya Waktu normal: 39W atau kurang

• Saat lampu latar mati: 30W atau kurang

• Arus masuk: 28A atau kurang (4ms) (pada beban penuh)

• Waktu pemadaman daya sementara yang diizinkan: Dalam 20ms (atau lebih AC100V)

• Kekebalan terhadap kebisingan: Tegangan kebisingan 1500Vp-p, lebar kebisingan 1μs, karena simulator kebisingan frekuensi kebisingan 25 ~ 60Hz

• Tahan tegangan: terminal pasokan listrik bulk? tanah antara AC1500V 1 menit

• Resistensi isolasi: 10MΩ atau lebih di terminal pasokan listrik bulk ground antara DC500V isolasi resistance tester

• Ukuran kawat yang berlaku: ? 2 0,75 [Mm 2]

• Terminal crimp : M3 terminal crimp RAV1.25-3 dari sekrup, V2-S3.3, V2-N3A, FV2-N3A

• Torsi dengan tightening pas (sekrup terminal blok terminal): 0,5 ~ 0,8 [N · m]

• grounding: grounding kelas D (100Ω atau kurang), yang menghubungkan ke papan ketika ground tidak dapat

• Tipe pemasangan: Standar

• Berat belanja: 3,2 kg
