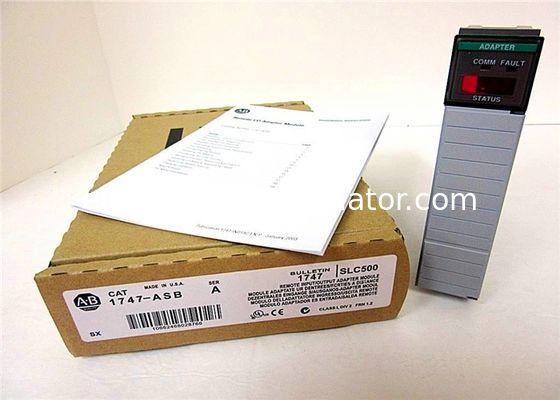

Allen Bradley 1747-ASB /A SLC 500 Universal Remote I /O Adapter Baru Tersegel

• ALLEN BRADLEY
• 1747-ASB
• 1747ASB
• DIHENTIKAN OLEH PRODUSEN PADA 01/11/2013
• MODUL ADAPTER I/O
• SLC500
• REMOTE
• SLC 500
• 57.6 KBIT/S
• 115 KBIT/S
• 230 KBIT/S
• TERSEDIA

AB 1747-ASB adalah Modul Adapter I/O SLC 500. Modul Adapter I/O ini memiliki Port Komunikasi I/O Remote Universal dan memiliki Laju Komunikasi 57.6, 115 atau 230 kilobit/detik.

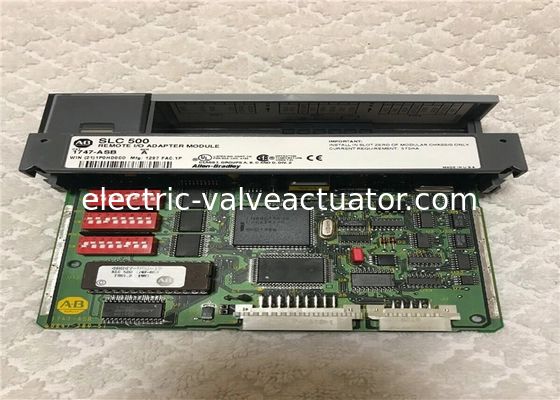

AB 1747-ASB adalah modul adapter I/O remote yang merupakan bagian dari sistem SLC 500. Ini membangun tautan komunikasi antara pemindai SLC atau PLC dan berbagai modul I/O 1746 melalui Remote I/O. Tautan Remote I/O terdiri dari satu perangkat master yaitu, pemindai SLC atau PLC dan satu atau lebih perangkat slave yang merupakan adapter.

Tabel gambar SLC atau PLC mendapatkan pemetaan gambar modul I/O langsung dari sasisnya. Untuk pemetaan gambar, ia mendukung transfer diskrit dan blok. 1747-ASB memiliki dukungan untuk pengalamatan 1/2-slot, 1-slot, dan 2-slot dengan pemanfaatan gambar yang efisien. Ini dipasang di sasis dengan prosesor SLC 500 dan memindai I/O di sasis.

Modul 1747-ASB memiliki arus backplane 375 mA pada 5V dan 0 mA pada 24V. Ia memiliki disipasi termal minimum dan maksimum sebesar 1.875 W. Ia dapat mengkomunikasikan data I/O pada jarak hingga 3040 meter dan mendukung laju baud 57.6K, 115.2K, dan 230.4K. Ini memungkinkan ukuran gambar yang dipilih pengguna hingga 32 grup logis dan mengontrol hingga 30 slot sasis.

1747-ASB juga menyediakan memori non-volatil dan kemampuan node yang diperluas hingga 32 adapter. Untuk pengkabelan, kabel kategori Belden 9463 atau yang serupa harus digunakan, dan tidak memerlukan pemrograman pengguna. Ia menggunakan Konektor Phoenix 6-Pin untuk koneksi antara tautan Remote I/O dan prosesor.

Modul 1747-ASB mendukung semua modul I/O SLC 501 seperti modul dasar, modul resistansi, modul penghitung kecepatan tinggi, dll. Untuk pemecahan masalah dan pengoperasian, ia memiliki tiga tampilan 7-segmen dengan kemampuan yang ditingkatkan untuk menampilkan status pengoperasian dan kesalahan. 1747-ASB dimaksudkan untuk digunakan di lingkungan Industri dan menyediakan kekebalan kebisingan standar NEMA.
