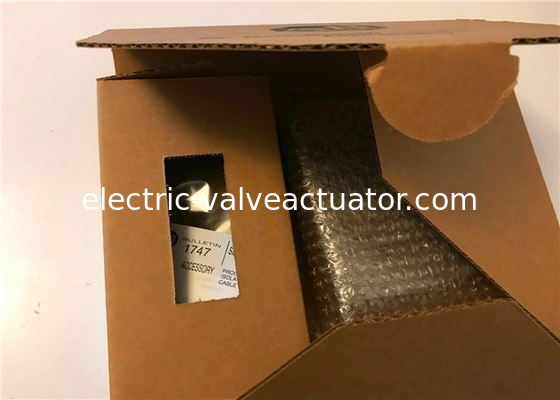

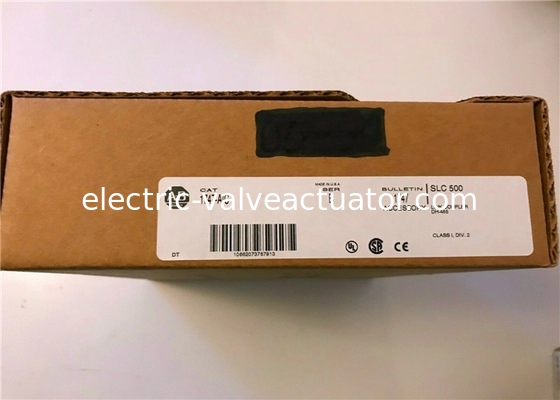

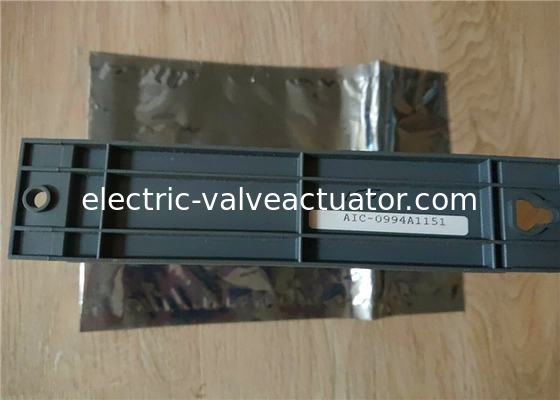

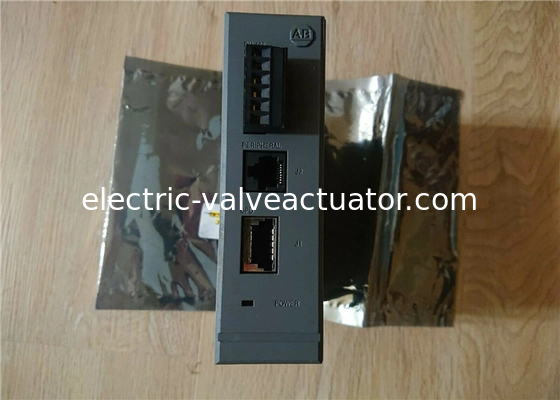

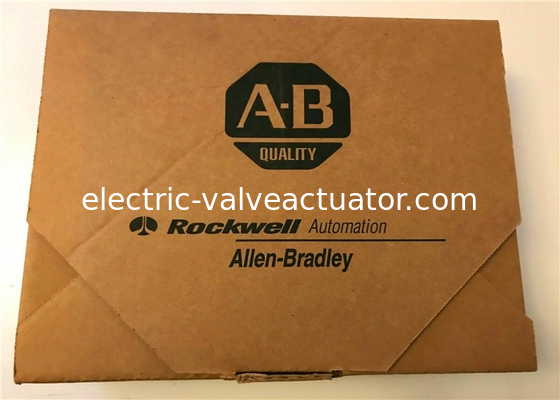

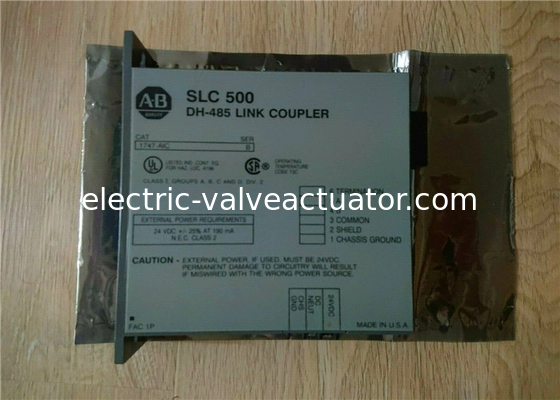

AB SLC 500 DH-485 LINK KUPLER 1747-AIC SERIES B - BOX OPEN / NEW

• ALLEN BRADLEY
• 1747-AIC
• 1747AIC
• DIHENTIKAN OLEH PRODUSEN
• KOPLING TAUTAN
• JARINGAN DH-485
• 6 POSISI
• 24 VDC
• UNTUK PENGONTROL YANG DAPAT DIPROGRAM
• TERSEDIA
• Yang baru dengan garansi satu tahun dan yang bekas dengan garansi enam bulan
• Berat: 1.07 lbs

AB 1747-AIC adalah Kopling Tautan Terisolasi SLC 500. Kopling Tautan Terisolasi ini memiliki Antarmuka Komunikasi Shielded Twisted-Pair dan memiliki Beban Arus (24 Volt DC) sebesar 0.085 Ampere.

Drive AB 1747-AIC adalah kopling tautan terisolasi di bawah seri AB PLC SLC 500. Kopling yang dapat dipasang di panel sesuai dengan standar NEMA ICS 2-230, IEC1000-4-2, EN50081-2 Kelas A, dan peraturan dan standar IEC1000-4-3. Selain itu, perangkat ini bersertifikasi CSA.

Dimensi kopling adalah 1.5 x 6.8 x 6.5 inci dan menggunakan terminal. Beban arus dari kopling tautan terisolasi ini adalah 0.085 Ampere pada 24 Volt DC. Selain itu, drive AB 1747-AIC menawarkan konverter antarmuka canggih dengan antarmuka komunikasi shielded twisted-pair. Antarmuka ini membantu komunikasi antara beberapa perangkat jaringan dalam keluarga SLC 500 seperti prosesor SLC 5/02, SLC 5/01, dan SLC 5/03 dan tautan DH-485.

Perhatikan bahwa menghubungkan lebih dari 2 prosesor SLC500 dengan tautan DH-485 memerlukan 1 kopling terisolasi pada drive 1747-AIC. Juga, 1 kopling tautan harus dihubungkan di setiap ujung tautan jika komputer atau DTAM dihubungkan pada jarak lebih dari 20 kaki atau 6.09 meter.

Untuk terhubung dengan prosesor, kabel AB 1747-C11 disediakan dengan kopling. Untuk terhubung ke kabel komunikasi DH-485, kopling menawarkan blok terminal yang dapat dilepas 6 posisi. Kabel komunikasi memiliki panjang 1219 meter atau 4000 kaki. Arus backplane dari 1747-AIC adalah 0 mA pada 5 Volt dan 85 mA pada 24 Volt.

Disipasi termal masing-masing adalah 2 W minimum dan 2 W maksimum, dan rentang kelembaban relatif dari drive 1747-AIC adalah dari 5 hingga 95% tanpa kondensasi. Kopling terisolasi dilengkapi dengan getaran pengoperasian 1 G pada getaran pengoperasian 5 hingga 2000 Hertz dan getaran non-pengoperasian 2.5 G pada 5 hingga 2000 Hertz. Untuk sumber daya 24 Volt DC, kopling memerlukan 20.4 hingga 28.8 Volt DC.
