AI825 - I/O AI825 3BSE036456R1 Modul - Sistem 800xA hardware selector ABB

Name: AI825 - I/O AI825 3BSE036456R1 Modul - Sistem 800xA hardware selector ABB
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI825
Price: 210.00 USD
Availability: InStock

Nama merek:	ABB
Nomor Model:	AI825
MOQ:	1
harga:	Negotiations

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

India (IN)

Spesifikasi sinyal:

-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V

Impedansi Input:

10 mΩ (input tegangan) 50 Ω (input saat ini)

Di bawah/di atas kisaran:

± 15%

Filter masukan (waktu naik 0-90%):

115 ms (masukan tegangan), 130 ms (masukan arus)

Kemasan rincian:

Kotak asli baru

Menyoroti:

Modul perangkat keras ABB System 800xA

Modul I/O AI825 dengan garansi

Kontroler ESP 3BSE036456R1 selektor

Deskripsi Produk

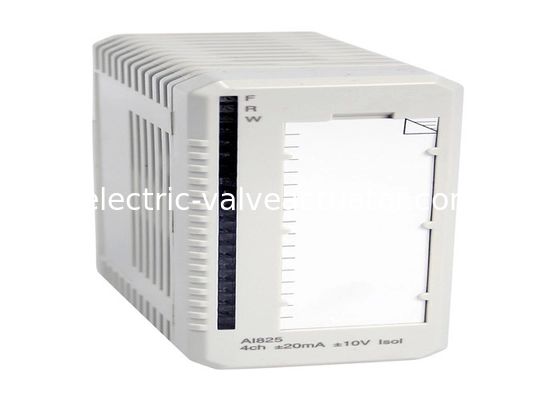

AI825 - I/O AI825 Modul 3BSE036456R1 - Pemilih perangkat keras Sistem 800xA ABB

Modul Input Analog AI825 memiliki 4 input arus/tegangan bipolar yang terisolasi secara galvanis. Setiap saluran dapat berupa input tegangan atau arus.

Modul ini memiliki input arus searah yang tahan hingga 6,3 V dan input arus yang dilindungi kelebihan tegangan yang tahan hingga +30 V dc. Arus dibatasi oleh resistor PTC.

Daya ke tahap input dikonversi dari 24 V pada ModuleBus.

Fitur dan Manfaat

4 saluran input terisolasi galvanis individual untuk +20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V
Resolusi 14 Bit plus tanda
Resistor shunt input dilindungi hingga 30 V dc.
Input mendukung komunikasi HART

Informasi Umum

Tipe	Input Analog
Spesifikasi sinyal	-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V
Nomor artikel	3BSE036456R1
Jumlah saluran	4
HART	Tidak
SOE	Tidak
Redundansi	Tidak
Integritas tinggi	Tidak
Keamanan intrinsik	Tidak
Mekanik	S800

Spesifikasi Teknis Rinci

Resolusi	14 bit plus tanda
Impedansi input	10 MΩ (input tegangan) 50 Ω (input arus)
Isolasi	Terisolasi secara individual, antar-saluran dan ke rangkaian umum
Rentang bawah/atas	± 15%
Kesalahan	Maks. 0,1%
Hanyutan suhu	Maks. 47 ppm/°C (0..10V), Maks. 34 ppm/°C (±10V), Maks. 78 ppm/°C (0..20mA), Maks. 57 ppm/°C (±20mA)
Filter input (waktu naik 0-90%)	115 ms (input tegangan), 130 ms (input arus)
Waktu siklus pembaruan	< 10ms
Panjang kabel medan maksimum	600 meter (656 yard)
CMRR, 50Hz, 60Hz	120 dB
NMRR, 50Hz, 60Hz	> 40 dB pada 50 Hz, >55 dB pada 60 Hz
Tegangan isolasi terukur	250 V
Tegangan uji dielektrik	1900 V dc ch-ch, 3250 V dc ch-ground/sistem
Disipasi daya	Tip. 2,5 W, Maks. 3,2 W
Konsumsi arus +5 V Modulebus	Tip. 70 mA, Maks. 100 mA
Konsumsi arus +24 V Modulebus	Tip. 90 mA, Maks. 110 mA
Konsumsi arus +24 V eksternal	0

Diagnostik

LED Depan	F(ault), R(un), W(arning)
Pengawasan	Catu Daya Internal
Indikasi status pengawasan	Kesalahan Modul, Peringatan Modul, Kesalahan Saluran

Lingkungan dan Sertifikasi

Tanda CE	Ya
Keamanan listrik	IEC 61131-2, UL 508
Lokasi Berbahaya	-
Sertifikasi kelautan	-
Peringkat perlindungan	IP20 sesuai dengan IEC 60529
Atmosfer korosif ISA-S71.04	G3
Kondisi pengoperasian iklim	0 hingga +55 °C (Penyimpanan -25 hingga +70 °C), RH=5 hingga 95 % tanpa kondensasi, IEC/EN 61131-2
Tingkat polusi	Derajat 2, IEC 60664-1
Kondisi pengoperasian mekanis	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Kategori kelebihan tegangan	IEC/EN 60664-1, EN 50178
Kelas peralatan	Kelas I sesuai dengan IEC 61140; (dilindungi bumi)
Suhu sekitar maks	55 °C (131 °F), untuk pemasangan vertikal dalam MTU ringkas 40 °C (104 °F)
Kepatuhan RoHS	EN 50581:2012
Kepatuhan WEEE	DIRECTIVE/2012/19/EU
