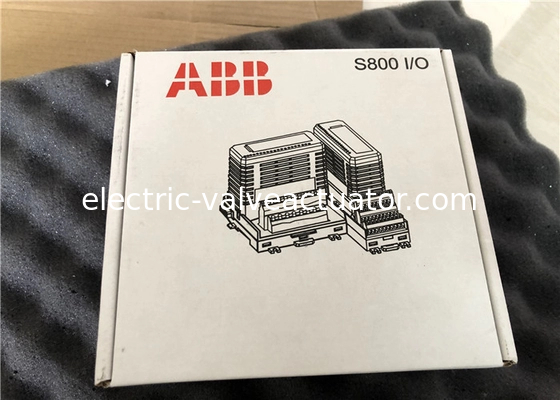

AI890 3BSC690071R1 ABB S800 I/O Modul Digital I/O Modul 0 / 22 mA 1,5 W

Name: AI890 3BSC690071R1 ABB S800 I/O Modul Digital I/O Modul 0 / 22 mA 1,5 W
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI890
Price: 210.00 USD
Availability: InStock

Nama merek:	ABB
Nomor Model:	AI890
MOQ:	1
harga:	Negotiations

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Swiss

Spesifikasi sinyal:

RTD 3 kawat: Pt100, Cu10, NI100, Ni120 dan potensiometer resistif

Nilai tegangan isolasi:

50v

Tegangan uji dielektrik:

500VAC

Konsumsi saat ini +5 V Modulebus:

70mA

Disipasi kekuatan:

1,6W

Kemasan rincian:

Kotak asli baru

Deskripsi Produk

AI890 3BSC690071R1 Modul I/O ABB S800 Modul I/O Digital 0 / 22 mA 1.5 W

Modul Input Analog AI890 memiliki 8 saluran. Modul ini mencakup komponen perlindungan Keamanan Intrinsik pada setiap saluran untuk koneksi ke peralatan proses di area berbahaya tanpa memerlukan perangkat eksternal tambahan.

Setiap saluran dapat berupa input arus atau daya dan memantau pemancar proses dua-kawat. Input arus untuk pemancar bertenaga eksternal. Penurunan tegangan input dari input arus biasanya 3 V, termasuk PTC. Catu daya pemancar untuk setiap saluran mampu menyediakan setidaknya 15 V pada arus loop 20 mA untuk memberi daya pada pemancar proses bersertifikasi Ex dan dibatasi hingga 23 mA dalam kondisi kelebihan beban. Semua delapan saluran diisolasi dari ModuleBus dan catu daya dalam satu grup. Daya ke tahap input dikonversi dari 24 V pada koneksi catu daya.

MTU Kompak TU890 dan TU891 dapat digunakan dengan modul ini dan memungkinkan koneksi dua kawat ke perangkat proses tanpa terminal tambahan. TU890 untuk aplikasi Ex dan TU 891 untuk aplikasi non Ex.

Fitur dan manfaat

• 8 saluran untuk 0...20 mA atau 4...20 mA, input unipolar single ended.

• 1 grup yang terdiri dari 8 saluran terisolasi dari ground.

• Daya dan monitor untuk pemancar dua-kawat bersertifikasi Ex.

• Input analog non-penyimpan energi untuk sumber bertenaga eksternal.

Informasi umum

Tipe	Input Analog
Spesifikasi sinyal	0...20 mA
Nomor artikel	3BSC690071R1
Jumlah saluran	8
Tipe sinyal	Unipolar single ended
HART	Tidak
SOE	Tidak
Redundansi	Tidak
Integritas tinggi	Tidak
Keamanan intrinsik	Ya
Mekanik	S800

Data terperinci

Resolusi	12 bit
Isolasi	Terisolasi dari ground secara grup
Rentang bawah/atas	0 / 22 mA
Kesalahan	Maks. 0.1%
Hanyutan suhu	Tip. 50 ppm/°C Maks. 100 ppm/°C
Filter input (waktu naik 0-90%)	75 ms
Waktu siklus pembaruan	5 ms
Pembatasan arus	Catu daya pemancar terbatas arus bawaan
CMRR, 50Hz, 60Hz	>80 dB
NMRR, 50Hz, 60Hz	>20 dB
Tegangan isolasi terukur	50 V
Tegangan uji dielektrik	500 V a.c.
Disipasi daya	1.5 W
Konsumsi arus +5 V Modulebus	Tip. 70 mA, Maks. 150 mA
Konsumsi arus +24 V eksternal	Tip. 220 mA, Maks. <300 mA

Diagnostik

LED Depan	F(ault), R(un), W(arning)
Pengawasan	Catu daya proses internal
Indikasi status pengawasan	Kesalahan Modul, Peringatan Modul, Kesalahan Saluran

Lingkungan dan sertifikasi

Tanda CE	Ya
Keamanan listrik	IEC 61131-2, FM
Lokasi Berbahaya	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Sertifikasi kelautan	ABS, BV, DNV-GL, LR, RS, CCS
Peringkat perlindungan	IP20 sesuai dengan IEC 60529
Atmosfer korosif ISA-S71.04	G3
Kondisi pengoperasian iklim	0 hingga +55 °C (Penyimpanan -40 hingga +70 °C), RH=5 hingga 95 % tanpa kondensasi, IEC/EN 61131-2
Tingkat polusi	Tingkat 2, IEC 60664-1
Kondisi pengoperasian mekanis	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Kategori tegangan lebih	IEC/EN 60664-1, EN 50178
Kelas peralatan	Kelas I sesuai dengan IEC 61140; (terlindung bumi)
Suhu ambien maks	55 °C (131 °F), untuk pemasangan vertikal di MTU kompak 40 °C (104 °F)
Kepatuhan RoHS	EN 50581:2012
Kepatuhan WEEE	DIRECTIVE/2012/19/EU
