GE FANUC IC693CHS391, Pelat Ekspansi Dengan Sepuluh Slot, Basis I/O CPU, Modul I/O Digital

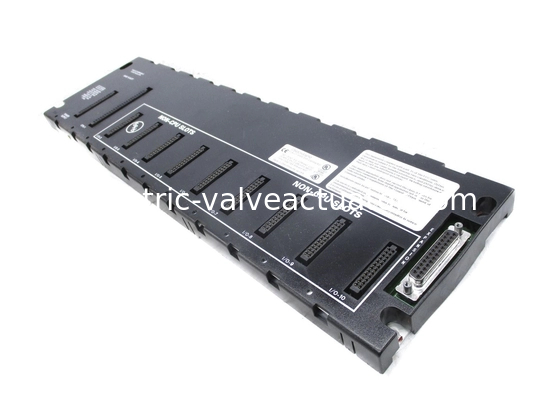

GE Fanuc IC693CHS391 adalah pelat ekspansi dengan sepuluh slot.

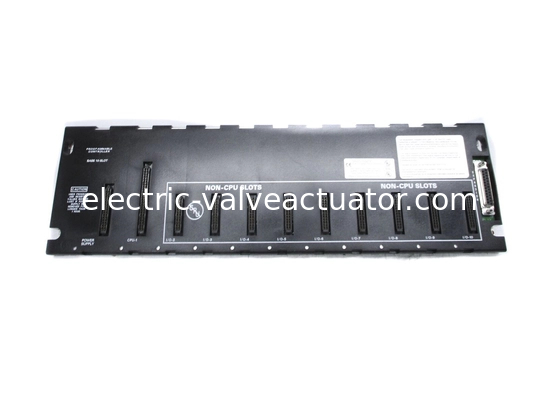

Pelat ekspansi ini dirancang dengan slot di ujung kiri baseplate khusus untuk catu daya. Ukuran unik slot ini memastikan hanya kompatibel dengan catu daya.
Pengguna harus memastikan bahwa IC693CHS391 terhubung ke CPU di slot pertama baseplate-nya.Slot pertama baseplate mendukung modul CPU yang diberi label CPU/1. Modul ini hanya diizinkan memiliki satu baseplate CPU per sistem.

Jika ada lebih dari satu baseplate dalam sistem, maka yang lain harus berupa baseplate Jarak Jauh atau Ekspansi. The IC693CHS391 terdiri dari banyak slot yang slot nomor 2 dan slot di atasnya akan memiliki ukuran unik yang digunakan untuk menghubungkan modul opsi atau modul I/O.

Modul ini dilengkapi dengan konektor wanita 25-pin di ujung kanannya untuk terhubung ke baseplate jarak jauh atau ekspansi. Baik baseplate jarak jauh maupun ekspansi harus terhubung ke sistem dengan CPU. Jumlah baseplate ini yang didukung oleh sistem terutama bergantung pada jenis CPU yang digunakan. Maksimal empat baseplate dapat digunakan jika CPU 341,340 dan 331 digunakan, jika tidak, maksimal tujuh baseplate dapat digunakan dengan CPU 350. Sistem dengan baseplate jarak jauh memerlukan kabel kurang dari 700 kaki sedangkan sistem memerlukan kurang dari 50 kaki untuk ekspansi dan baseplate CPU. Baik baseplate jarak jauh maupun ekspansi terkait dengan sakelar DIP.

Baseplate GE Fanuc IC693CHS391 adalah baseplate ekspansi yang telah dirancang dan diproduksi untuk dipasang di PLC GE Fanuc Seri 90-30. Baseplate ekspansi IC693CHS391 dapat digunakan untuk memperluas PLC sehingga dapat mengakomodasi lebih banyak modul I/O dan perangkat lapangan dan sehingga dapat menangani lebih banyak aplikasi dan aplikasi skala besar khusus. Muncul dengan 10 slot untuk menampung modul input dan output dan perangkat lainnya. Slot paling kiri dari baseplate ekspansi IC693CHS391 berisi modul catu daya. Ia memiliki penutup terbuka yang membuatnya mudah dipasang atau dilepas tetapi juga membuatnya rentan terhadap hal-hal seperti debu atau kelembapan yang dapat merusaknya atau mengganggu fungsinya. Baseplate ini juga dilengkapi dengan sakelar DIP.

Baseplate ekspansi GE Fanuc Seri 90-30 IC693CHS391 dapat dihubungkan ke baseplate jarak jauh GE Seri 90-30 dengan konektor wanita 25-pin yang terletak di sisi kanannya dan dengan kabel yang panjangnya bisa mencapai 700 meter. Baseplate ekspansi IC693CHS391 memiliki slot khusus hanya untuk CPU, dan baseplate ini perlu menampung CPU atau terhubung ke baseplate lain dalam sistem PLC yang menampung CPU. CPU Seri 90-30 yang berbeda dapat mengakomodasi jumlah baseplate ekspansi yang berbeda seperti baseplate ekspansi IC693CHS391. Beberapa CPU Seri 90-30 dapat mengakomodasi 4 baseplate sekaligus sementara yang lain dapat menampung hingga 7 baseplate sekaligus. Baseplate ekspansi IC693CHS391 dapat terhubung ke komputer jika menggunakan kartu PCI.

Untuk dihubungkan dengan baseplate jarak jauh, baseplate ekspansi IC693CHS391 memerlukan kabel dengan panjang kurang dari 700 kaki. Baseplate tidak dapat digunakan sebagai entitas tunggal. Itu dapat dihubungkan ke perangkat PLC atau komputer pribadi yang menggunakan kartu PCI. Itu dapat terhubung ke hingga 7 CPU sekaligus tergantung pada model CPU yang digunakan. Baseplate IC693CHS391 dapat dipasang secara vertikal atau horizontal tergantung pada tata letak PLC atau CPU. Suhu lingkungan harus selalu berada dalam rentang yang ditentukan. Pelat harus dijauhkan dari percikan air dan sumber debu, kotoran, dan bahan kimia berbahaya. Baseplate IC693CHS391 disertifikasi oleh beberapa standar lingkungan dan industri global.
