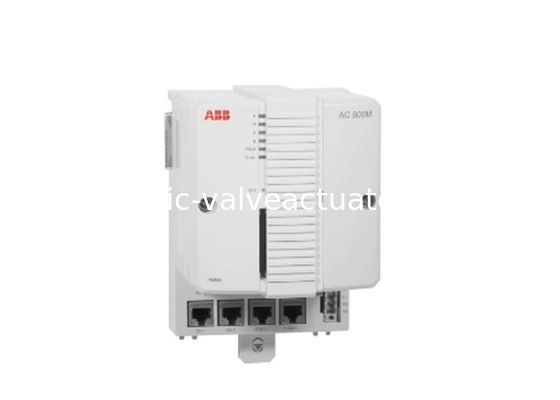

PM858K01 3BSE082895R1 Digital I O Modul 24 V DC (19.2-30 V DC) 210 /360 Ma

Name: PM858K01 3BSE082895R1 Digital I O Modul 24 V DC (19.2-30 V DC) 210 /360 Ma
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: PM858K01 3BSE082895R1
Price: 210.00 USD
Availability: InStock

Nama merek:	ABB
Nomor Model:	PM858K01 3BSE082895R1
MOQ:	1
harga:	Negotiations

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

India

Arus I/O, DC:

500mA

Jenis konsumsi 24 V:

140 mA

Suhu, Operasi:

0 hingga +55 °C

Suhu, Penyimpanan:

-25 hingga +70 °C

Kemasan rincian:

Kotak asli baru

Deskripsi Produk

PM858K01 3BSE082895R1 Digital I O Module 24 V DC (19.2-30 V DC) 210 / 360 mA

Papan CPU berisi mikroprosesor dan memori RAM, jam waktu nyata, indikator LED, tombol INIT, dan antarmuka CompactFlash.
Plat dasar pengontrol PM858 memiliki dua port Ethernet RJ45 (CN1, CN2) untuk koneksi ke Jaringan Kontrol dan dua port serial RJ45 (COM3, COM4).Salah satu port serial (COM3) adalah port RS-232C dengan sinyal kontrol modem, sedangkan port lain (COM4) diisolasi dan digunakan untuk koneksi alat konfigurasi.antarmuka komunikasi dan S800 I/O).

Prosedur pemasangan / pemisahan rel DIN sederhana, menggunakan mekanisme slide & lock yang unik.Semua base plate disediakan dengan alamat Ethernet yang unik yang memberikan setiap CPU dengan identitas hardwareAlamat dapat ditemukan pada label alamat Ethernet yang melekat pada base plate TP830.

(Hanya kompatibel dengan Sistem 800xA 6.0.2, Compact Control Builder 6.0.0-1 dan seterusnya. Silakan lihat Pembaruan Produk untuk informasi lebih lanjut.)

Fitur dan manfaat

• Keandalan dan prosedur diagnosis kesalahan yang sederhana
• Modularitas, memungkinkan ekspansi bertahap
• Perlindungan Kelas IP20 tanpa persyaratan untuk kandang
• Kontroler dapat dikonfigurasi dengan 800xA kontrol pembangun
• Kontroler memiliki sertifikasi EMC penuh
• Bagian CEX-Bus menggunakan sepasang BC810 / BC820
• Perangkat keras berdasarkan standar untuk konektivitas komunikasi yang optimal
(Ethernet, PROFIBUS DP, dll.)
• Dibangun di-redundant Ethernet Komunikasi port

Informasi umum

Nomor artikel	3BSE082895R1 (PM858K01)
Perbaikan	Tidak.
Integritas yang Tinggi	Tidak.
Frekuensi Jam	33 MHz
Kinerja, 1000 operasi Boolean	0.36 ms
Kinerja	0.36 ms
Memori	16 MB
RAM yang tersedia untuk aplikasi	7.147 MB
Memori flash untuk penyimpanan	Ya, aku tahu.

Data terperinci

Jenis prosesor	MPC866
Mengubah waktu dalam warna merah.	maksimal 10 ms
Jumlah aplikasi per pengontrol	32
Jumlah program per aplikasi	64
Jumlah diagram per aplikasi	128
Jumlah tugas per pengontrol	32
Jumlah waktu siklus yang berbeda	32
Waktu siklus per program aplikasi	Turun ke 1 ms
Flash PROM untuk penyimpanan firmware	4 MB
Sumber daya listrik	24 V DC (19.2-30 V DC)
Konsumsi daya + 24 V tip/max	210 / 360 mA
Jenis pembuangan daya.	5.1 W (maksimal 8,6 W)
Masukan status suplai daya yang berlebihan	Ya, aku tahu.
Baterai cadangan bawaan	Litium, 3,6 V
Stabilitas jam waktu nyata	100 ppm (sekitar 1 jam/tahun)
Sinkronisasi jam	1 ms antara pengontrol AC 800M dengan protokol CNCP
Antrian acara di pengontrol per klien OPC	Hingga 3000 acara
Kecepatan transmisi AC 800M ke server OPC	36-86 peristiwa/detik, 113-143 pesan data/detik
Modul komunikasi pada bus CEX	12
Pasokan arus pada bus CEX	Max 2,4 A
Kluster I/O pada Modulebus dengan non-red. CPU	1 listrik + 7 optik
Kluster I/O pada Modulebus dengan warna merah.	7 optik
Kapasitas I/O pada Modulebus	Max 96 (single PM866) atau 84 (red. PM866) modul I/O
Kecepatan pemindaian modulbus	0 - 100 ms (waktu aktual tergantung pada jumlah modul I/O)
Pasokan arus pada Electrical Modulebus	24 V: maksimum 1,0 A < br/>5 V: maksimum 1,5 A
Saluran Ethernet	2
Antarmuka Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, perempuan (8-polar)
Protokol Jaringan Kontrol	MMS (Manufacturing Message Service) dan IAC (Inter Application Communication)
Rekomendasi jaringan kontrol tulang punggung	100 Mbit/s switched Ethernet
Antarmuka RS-232C	2 (satu umum, 1 untuk alat servis)
Antarmuka RS-232C (COM3) (tidak hanya merah)	RS-232C, 75-19 200 baud, RJ-45 wanita (8-polar), tidak terisolasi opto, dukungan RTS-CTS penuh
Antarmuka RS-232C (COM4) (tidak hanya merah)	RS-232C, 9 600 baud, RJ-45 wanita (8-polar), opto terisolasi, tidak mendukung RTS-CTS

Lingkungan dan sertifikasi

Suhu, Operasi	+5 sampai +55 °C (+41 sampai +131 °F)
Suhu, Penyimpanan	-40 sampai +70 °C (-40 sampai +158 °F)
Perubahan suhu	3 °C/menit menurut IEC/EN 61131-2
Ketinggian	2000 m sesuai dengan IEC/EN 61131-2
Tingkat polusi	Tingkat 2 menurut IEC/EN 61131-2
Perlindungan Korosi	G3 sesuai dengan ISA 71.04
Kelembaban relatif	5 sampai 95%, non-kondensasi
Kebisingan yang dipancarkan	< 55 dB (A)
Getaran	10 < f < 50 Hz: amplitudo 0,0375 mm, 50 < f < 150 Hz: akselerasi 0,5 g, 5 < f < 500 Hz: akselerasi 0,2 g
Tegangan isolasi nominal	500 V AC
Tegangan uji dielektrik	50 V
Kelas perlindungan	IP20 menurut EN 60529, IEC 529
Emisi & Kekebalan	EN 61000-6-4, EN 61000-6-2
Kondisi Lingkungan	Industri
Tanda CE	Ya, aku tahu.
Keamanan Listrik	EN 50178, IEC 61131-2, UL 508
Lokasi berbahaya	cULus Kelas 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
Sertifikat Marinir	DNV-GL
Persetujuan TUV	Tidak.
Kepatuhan RoHS	EN 50581:2012
Kepatuhan terhadap WEEE	DIREKTIF 2012/19/UE
