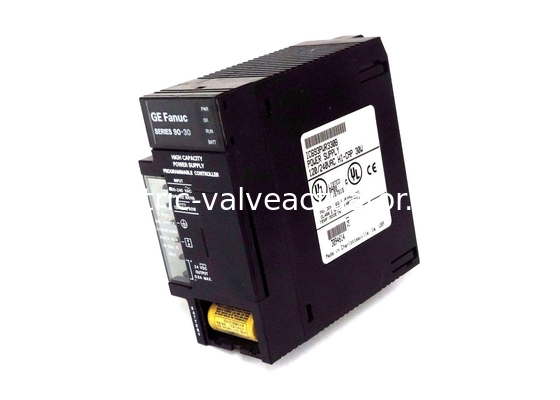

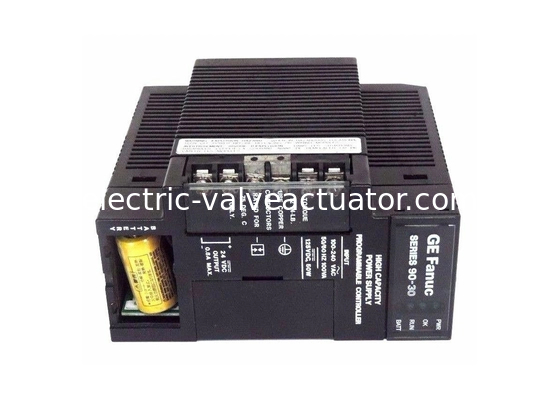

Modul Catu Daya Kapasitas Tinggi Seri 90-30 Platform GE FANUC IC693PWR330

GE FANUC IC693PWR330, Modul Catu Daya Kapasitas Tinggi

Platform Seri 90-30

Deskripsi Produk

IC693PWR330 adalah Catu Daya Kapasitas Tinggi dengan 30 watt output dan Input 120/240 VAC/125 VDC. Ada aplikasi yang mungkin membutuhkan +5V kapasitas arus tinggi yang mungkin tidak ada pada catu daya standar (IC693PWR321). Oleh karena itu, catu daya kapasitas tinggi ini memungkinkan masing-masing dari 30 watt digunakan dari catu daya +5V. IC693PWR330 dapat berfungsi dari sumber tegangan input dalam rentang 85 hingga 264 VAC atau 100 hingga 300 VDC. Catu daya ini menawarkan output +5 VDC, +24 VDC Output daya Relay yang mendistribusikan daya ke sirkuit pada modul Relay Output Seri 90-30. +24 VDC Terisolasi yang digunakan secara internal oleh beberapa modul dapat digunakan untuk menawarkan daya eksternal untuk modul Input 24 VDC. IC693PWR330 memiliki Koneksi Kabel Lapangan untuk Catu Daya Input AC/DC. Kedua catu daya ini terdiri dari 6 terminal yang digunakan untuk pengguna terhubung. Tautan ini meliputi; Sumber Daya AC, sumber daya 20 VAC, dan kabel ground dari sumber daya 240 VAC. Mereka terpasang ke sistem melalui 3 terminal teratas di bagian depan catu daya. Kepekaan mereka terhadap catu daya input AC/DC biasanya rendah.

IC693PWR330 berisi perangkat proteksi tegangan lebih input yang memiliki koneksi internal pada pin 4 yang terdapat pada strip terminal pengguna. Pin ini terhubung ke pin 3 dengan jumper yang dipasang yang telah diatur dengan baik di perusahaan. Jumper yang dipasang dapat dilepas untuk membuat karakter tidak berfungsi jika proteksi tegangan lebih tidak diperlukan dari keduanya pin 3 dan 4. Ia juga membutuhkan proteksi arus lebih yang ditawarkan oleh output logika 5V yang dibatasi secara elektronik hingga 3,5 amp (7 amp untuk catu daya berkapasitas tinggi). Kapan pun ada kelebihan beban, hal itu akan terdeteksi di bagian dalam yang dapat menyebabkan pemadaman daya. Sekering internal di input berfungsi sebagai cadangan daya jika terjadi hal tersebut. Ia juga melindungi catu daya dari kerusakan catu daya internal.

Catu Daya Kapasitas Tinggi GE Fanuc IC693PWR330 adalah modul catu daya modular untuk sistem kontrol PLC Seri 90-30. Catu daya GE Fanuc Seri 90-30 dirancang secara modular untuk memungkinkan pemasangan langsung ke slot kiri dari semua pelat dasar Seri 90-30, sehingga mengurangi waktu dan biaya pemasangan. Catu Daya IC693PWR330 termasuk dalam seri input AC/DC berkapasitas tinggi dan mampu beroperasi dari sumber tegangan input dalam rentang 85 Volt AC hingga 264 Volt AC atau 100 Volt DC hingga 300 Volt DC. Catu Daya IC693PWR330 dirancang untuk aplikasi yang membutuhkan lebih dari 5 Volt DC dan lebih dari yang dapat disediakan oleh Modul Catu Daya IC693PWR321 standar, dan memungkinkan semua kapasitas output 30 Watt digunakan dari catu daya berperingkat +5 Volt DC.

Catu Daya GE Fanuc IC693PWR330 memiliki kapasitas output 5 Volt DC standar dengan total daya output 30 Watt. Ia juga memiliki output daya relay 24 Volt DC dengan daya 15 Watt, yang menyediakan daya ke sirkuit pada modul relay output Seri 90-30, dan output 24 Volt DC terisolasi dengan total daya 20 Watt, yang digunakan secara internal oleh beberapa modul I/O dan juga dapat digunakan untuk menyediakan daya eksternal untuk modul input 24 Volt DC. Catu Daya IC693PWR330 memiliki peringkat tegangan input nominal 120/240 Volt AC atau 125 Volt DC, dan rentang tegangan operasi yang dapat diterima dari 85 hingga 264 Volt AC atau 100 hingga 300 Volt DC. Catu Daya IC693PWR330 memiliki waktu tahan minimum 20 milidetik dan batas proteksi arus lebih maksimum 7 Amp pada output 5 Volt DC.

Spesifikasi Teknis

Informasi Teknis

Spesifikasi
