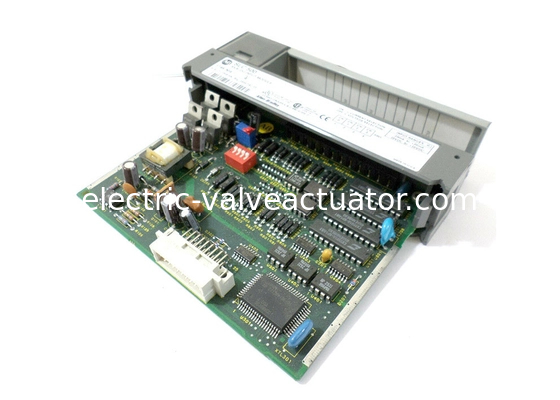

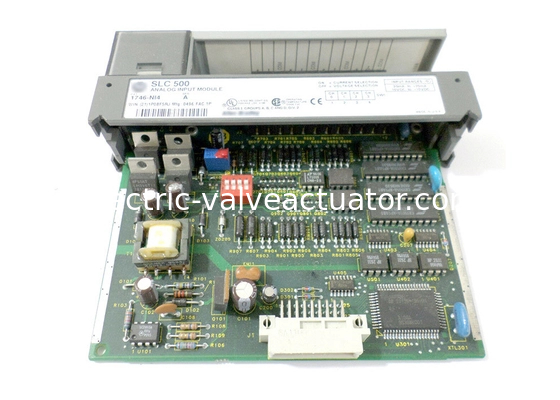

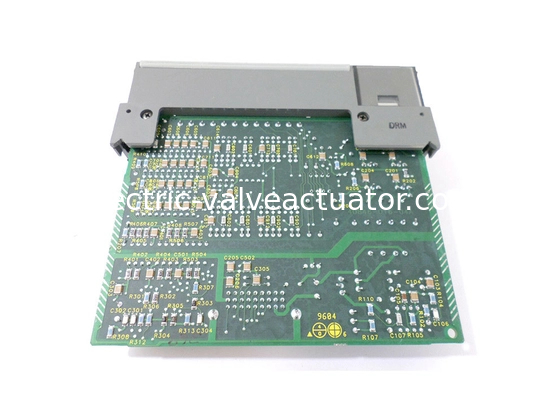

AB 1746-NI4, -20 sampai +20 MA (atau) -10 sampai +10V Dc, SLC 500 Analog I/O Module

Allen Bradley 1746-NI4 adalah modul input analog saluran SLC 500 (4). Ini memiliki saluran analog yang dapat dipilih pengguna untuk tegangan atau arus untuk mendukung beberapa aplikasi pemantauan dan kontrol; Ini memiliki resolusi 16-bit dan berisi blok terminal yang dapat dilepas yang menyediakan saluran input analog koneksi. Saluran ini dapat dihubungkan sebagai input diferensial. Ada celup yang menyalakan papan sirkuit untuk memilih input atau tegangan arus. Arus backplane pada 5 volt modul ini adalah 25 mA; Pada 24 volt, arus adalah 85 Ma. Perhatian harus diberikan untuk menghindari menghubungkan sumber tegangan tanpa arus pemancar, dll. Ke saluran yang dikonfigurasi untuk input saat ini. Operasi modul yang salah atau kerusakan modul dapat terjadi.

1746-NI4 memiliki panjang kabel standar 0,5, 1, 2,5, dan 5,0 meter. Konektor AIFM dari modul ini adalah 15-pin-D-shell. Allen Bradley 1746-NI4 memiliki spesifikasi input loop saat ini: Kisaran input adalah +/- 20 mA (nominal) dan +/- 30 mA (maksimum). Impedansi input adalah 250 ohm dengan resolusi 1,22070 & µA per LSB dan perkiraan penyimpangan kesalahan +/- 67 ppm/derajat Celcius. Akurasi keseluruhan pada 25 derajat Celcius adalah +/- 0,365% dari skala penuh, +/- 0,642% pada 60 derajat Celcius. Penyimpangan akurasi keseluruhan adalah +79 ppm/derajat Celcius dari skala penuh. Kisaran tegangan input 1746-NI4 adalah +/- 10 volt DC -1 LSB. Impedansinya adalah 1 mega ohm. Penyimpangan akurasi adalah +63 ppm/ derajat Celcius skala penuh. Resolusinya adalah 305.176 & µV per LSB, dengan penyimpangan kesalahan gain pada +/- 57 ppm/derajat Celcius. Akurasi keseluruhan pada 25 derajat Celcius adalah +/- 0,284% dari skala penuh, dan +/- 0,504% pada 60 derajat Celcius.


1746-NI4 adalah modul input analog dari seri SLC 500 AB. Ini fitur empat (4) diferensial saluran input yang tidak terisolasi, secara individual dapat dipilih untuk tegangan atau input arus. Rentang sinyal input yang dapat dipilih termasuk -20 hingga +20 mA (OR) -10 hingga +10V DC.

Input tegangan ini dapat dikonfigurasi dengan penggunaan perangkat lunak pemrograman RSLogix 500. Menggunakan perangkat lunak, konfigurasi perangkat keras, tabel data dan instruksi yang diperlukan untuk operasi yang dimaksud untuk modul dapat dikonfigurasi dan ditetapkan untuk modul input analog.

Modul beroperasi dengan mengonversi sinyal input analog melalui modulasi delta -SIGMA dengan kisaran -16.384 hingga +16.384 untuk input saat ini dan -32.768 hingga +32.767 untuk input tegangan. Data yang dikonversi dapat diproses dengan penggunaan algoritma penskalaan untuk menampilkan variabel proses yang diukur. Penskalaan ini adalah formula matematika yang dapat diimplementasikan secara manual menggunakan instruksi aritmatika atau menggunakan instruksi skala dengan parameter blok (SCP) yang disediakan dalam perangkat lunak pemrograman. Kedua metode menghasilkan output skala yang sama.

Modul ini kompatibel digunakan dengan pengontrol SLC 500 gaya perangkat keras tetap atau modular. Versi perangkat keras tetap dari SLC 500 hadir dengan saluran I/O tertanam dengan kemampuan ekspansi terbatas. Perangkat Keras Modular SLC 500 PLC menampilkan sistem yang sepenuhnya modular dan dapat disesuaikan.

Modul ini memiliki indikator LED bawaan untuk menunjukkan status setiap saluran dan status keseluruhan operasi modul. Ini memberikan diagnostik modul cepat yang juga dapat diakses melalui interupsi diagnostik pengontrol. Sistem pelaporan ini memungkinkan periode pemecahan masalah yang lebih cepat dan meningkatkan ketersediaan modul.
