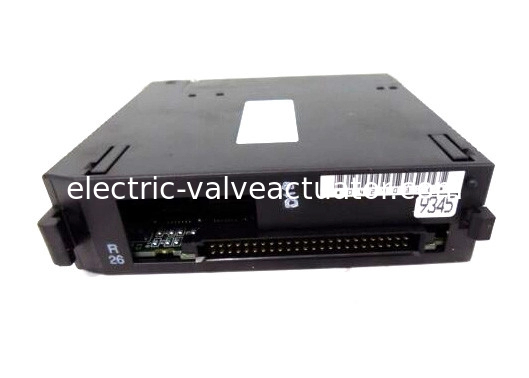

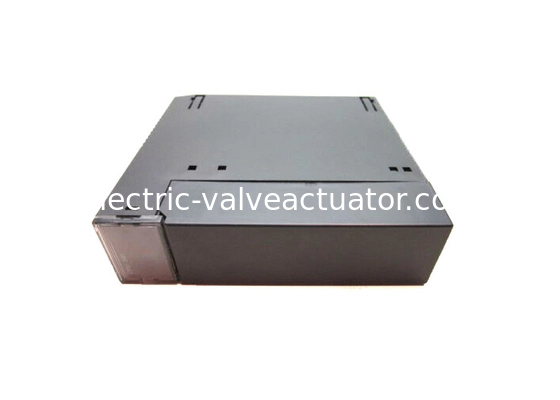

GE FANUC IC693CPU341, Seri 90-30, modul CPU dengan 20 Megahertz

GE FANUC IC693CPU341, Seri 90-30, modul CPU dengan 20 Megahertz

Deskripsi Produk

Umum:Modul IC693CPU341, anggota dari seri GE Fanuc 90-30, adalah modul CPU slot tunggal yang dilengkapi dengan 5 baseplates.Ini berisi 4 baseplate jarak jauh dan / atau ekspansi selain 1 baseplate CPUIni dilengkapi dengan prosesor 80C188XL.

Daya:Ini berjalan pada 20 MHz dan membutuhkan beban 490 miliampere dari sumber daya nominal +5 VDC.Modul ini beroperasi pada kisaran suhu sekitar 0 sampai 60 derajat Celcius (atau 32 sampai 140 derajat Fahrenheit).

Memori:Dengan memori program pengguna maksimum 80K byte, CPU ini memiliki kecepatan 0,3 milidetik per 1K logika (juga dikenal sebagai kontak boolean).IC693CPU341 memiliki memori register (%R) 9999 kata; memori global diskrit (% G) 1280 bit, internal coils (% M) 1024 bit, output (sementara) coils (% T) 256 bit, dan sistem status referensi (% S) 128 bit (dengan % S, % SA, % SB,% SC memiliki 32 bit masing-masing).

I/O:Input analog (%AI) dan output (%AQ) masing-masing 1024 dan 256 kata. Input diskrit (%I) dan output (%Q) masing-masing 512.Ini memiliki 16 kata (% SR) register sistem yang digunakan untuk melihat tabel referensi saja dan tidak dapat dirujuk dalam program logika pengguna.

Spesifik:CPU ini memiliki port serial built-in tunggal, yang membutuhkan konektor ke catu daya PLC yang digunakan dalam sistem.IC693CPU341 memiliki kompatibilitas PCM/CCM, meskipun, itu membutuhkan modul CMM untuk mendukung master SNP/SNP-x, CCM, atau dukungan budak RTU.

LAN:IC693CPU341 memiliki Local Area Network (LAN) terinstal. Fitur ini memungkinkan CUP untuk mendukung berbagai modul pilihan, seperti FIP, Profibut, multidrop, Ethernet, GBC, GMC dan GCM + modul pilihan.Versi awalnya memiliki RAM dan pilihan EPROM atau EEPROM untuk penyimpanan memori. Versi baru, dimulai dengan versi perangkat keras IC693CPU341-J dan firmware Release 4.61, hanya mendukung RAM dan Flash opsional untuk kebutuhan memori tambahan.
