GE FANUC IC697CMM741, Pengontrol Ethernet yang dapat diprogram dalam Seri 90-70

GE FANUC IC697CMM741, Pengontrol yang Dapat Diprogram Ethernet dalam Seri 90-70

Deskripsi Produk

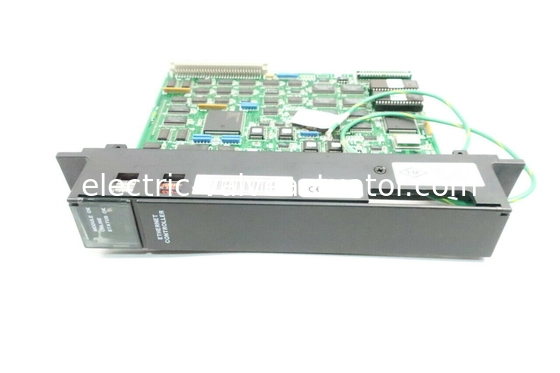

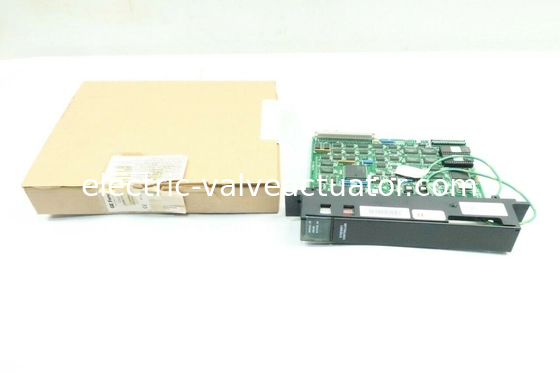

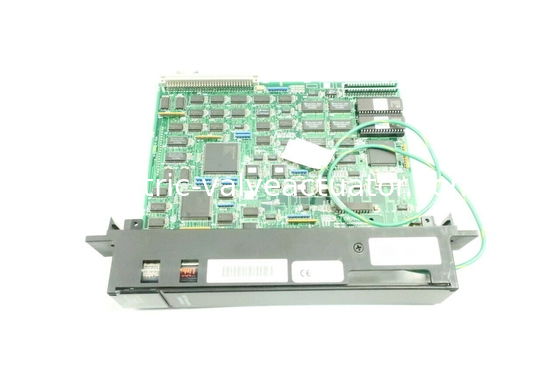

IC697CMM741 adalah pengontrol yang dapat diprogram ethernet dalam seri 90-70. Pengontrol IC697CMM741 adalah anggota dari keluarga produk perangkat keras dan perangkat lunak IC651 Factory LAN. Grup ini menawarkan solusi berkinerja tinggi untuk menghubungkan pengontrol otomatisasi. Pengontrol IC697CMM741 dirancang untuk dipasang ke satu slot di rak PLC IC697. Pengontrol IC697CMM741 memungkinkan pemasangan PLC langsung ke IEEE 802.3 CSMA/CD LAN. Dilengkapi dengan koneksi port AUI 15-pin standar dan dirancang untuk pengontrol IC697. Kabel AUI atau transceiver dapat disediakan oleh pengguna. Ia menggunakan satu slot di rak PLC, dan perangkat lunak mudah dimuat dan/atau ditingkatkan. Selain itu, perangkat lunak disimpan melalui pemadaman listrik setidaknya selama enam bulan.


Saat memasang pengontrol IC697CMM741 ke dalam rak PLC, daya harus dimatikan dari rak. Hubungkan baterai dengan penutup depan menghadap ke depan dan engsel ke kanan. Tab kabel baterai harus menghadap menjauhi permukaan papan. Setelah baterai terhubung ke salah satu konektor, cukup tekan ke bawah untuk mengunci. Masukkan pengontrol ke slot yang sesuai (umumnya slot pertama di sebelah kanan CPU atau BTM. Jangan paksa papan saat mengunci. Penting untuk dicatat bahwa pengontrol Ethernet tidak akan berfungsi dengan benar jika ada slot kosong di sebelah kirinya. PERHATIAN: Kabel ground hijau harus diikat dengan aman ke sasis rak, dan rak harus di-ground untuk memastikan fungsionalitas LAN.

Tentang IC697CMM741

Perangkat antarmuka IC697CMM741 diproduksi oleh GE Fanuc dalam lini produk Seri 90-70 untuk menjadi antarmuka untuk perangkat LAN Ethernet TCP/IP atau untuk perangkat GE Seri 90-70 MMS. Antarmuka IC697CMM741 juga merupakan pengontrol Ethernet, dan dapat memasang PLC langsung ke LAN seperti IEEE 802.3 CSMA/CD LAN. Pengontrol Ethernet ini dibuat untuk pengontrol yang dapat diprogram GE Seri 90-70 IC 697 dan hanya membutuhkan 1 slot di rak PLC untuk dipasang dengan aman. Perangkat lunak yang digunakan pengontrol Ethernet IC697CMM741 dapat dimuat atau ditingkatkan dengan mudah melalui RAM, dan pengontrol dapat mempertahankan perangkat lunaknya setelah pemadaman listrik minimal 6 bulan. Perangkat lunak yang dapat digunakannya termasuk perangkat lunak komunikasi TCP/IP dan MMS/OSI, perangkat lunak pemrograman dan komunikasi Windows dan DOS lengkap, dan perangkat lunak yang dibuat untuk diagnostik komprehensif dan manajemen stasiun.

Pengontrol dan antarmuka Ethernet GE Seri 90-70 IC697CMM741 dapat terhubung ke perangkat transceiver melalui kabel transceiver yang disediakan pengguna atau kabel AUI (Attachment Unit Interface) melalui konektor D-type standarnya yang memiliki 15 pin. Kabel dan transceiver adalah cara pengontrol Ethernet membuat koneksinya ke Ethernet LAN. Pengguna dapat memantau status antarmuka pengontrol dengan 3 LED-nya. RAM dalam pengontrol Ethernet IC697CMM741 menggunakan baterai untuk cadangan dan RAM menyimpan semua perangkat lunak komunikasi. Perangkat pengontrol dan antarmuka ini juga memiliki ROM dan firmware yang menyimpan fungsi dasar, perangkat lunak konfigurasi, dan fitur diagnostik yang digunakannya.

Informasi Teknis
