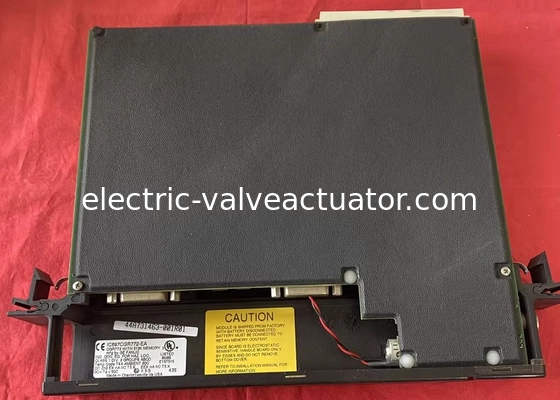

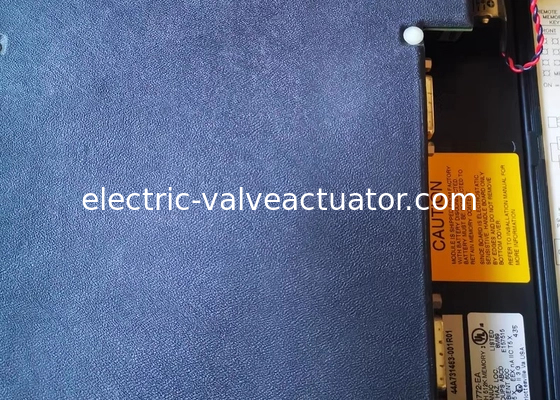

GE Fanuc IC697CGR772 Hot Standby Genius Dual Bus CPU 486DX4 2K Diskrit I/O 512K byte

IC697CGR772 adalah modul Central Processing Unit (CPU) dual-bus hot-standby yang termasuk dalam platform Programmable Logic Controller (PLC) Seri 90-70. Awalnya diproduksi oleh GE Fanuc Automation, modul ini sekarang menjadi bagian dari Emerson Automation setelah akuisisi. Ini dirancang khusus untuk aplikasi yang membutuhkan ketersediaan tinggi dan toleransi kesalahan--ketika dipasangkan dengan CPU identik lainnya, ia memberikan kemampuan redundan utama: transfer tanpa guncangan, sinkronisasi otomatis, komunikasi cadangan redundan, pengalihan satu-pindai, dan penghapusan titik kegagalan tunggal.

Pada intinya, IC697CGR772 menampilkan mikroprosesor 80486DX4 tertanam yang berjalan pada 96 MHz. Ia mencapai waktu eksekusi Boolean 0,4 mikrodetik per fungsi Boolean dan mendukung perhitungan matematika floating-point 32-bit--memungkinkan penanganan aplikasi industri yang kompleks secara efisien. Modul ini juga menawarkan waktu pindai cepat 5,9 milidetik, memastikan kontrol real-time yang responsif.

• Memori: Dilengkapi dengan RAM (Random Access Memory) 512 KB, termasuk RAM CMOS yang didukung baterai yang dikelola oleh baterai lithium IC697ACC701. Baterai yang dapat diganti ini juga mempertahankan tanggal dan waktu modul. Sakelar proteksi memori bawaan mencegah modifikasi konten memori yang tidak diinginkan saat diaktifkan.
• Penanganan I/O: Mendukung hingga 2.048 input diskrit, 2.048 output diskrit, dan 8.000 I/O analog--menjadikannya cocok untuk pengaturan otomatisasi skala besar. Ini sepenuhnya kompatibel dengan semua produk I/O GE Fanuc IC660/IC661 dan IC697, memungkinkan implementasi solusi otomatisasi yang lengkap dan fleksibel.

IC697CGR772 menawarkan opsi komunikasi serbaguna untuk mendukung koneksi point-to-point dan multi-drop:

• Port Serial: 1x port RS232 dan 2x antarmuka RS485 (kedua port RS485 terletak di panel depan modul). Semua port serial secara asli mendukung protokol GE SNP.
• Port Jaringan: Port RJ45 disertakan untuk koneksi jaringan.
• Konfigurasi: CPU dapat dengan mudah dihubungkan ke komputer pribadi untuk pengaturan dan pemrograman. Pemrograman didukung melalui perangkat lunak berbasis MS-DOS yang berjalan pada sistem operasi Windows.

• Pengalihan Manual: Fitur khusus memungkinkan pengalihan manual antara modul komunikasi untuk manajemen jaringan yang fleksibel.
• Mode Operasi: Sakelar 3 posisi memungkinkan operator untuk dengan cepat menyesuaikan mode operasi modul (misalnya, RUN/STOP).

Bagian depan modul dilengkapi dengan 7 indikator LED, memberikan visibilitas real-time ke berbagai status dan peristiwa sistem (misalnya, daya, komunikasi, kondisi kesalahan). Selain itu, LED Module OK berfungsi sebagai monitor kesehatan baterai: jika baterai lemah terdeteksi, LED tidak akan tetap menyala setelah dinyalakan.
