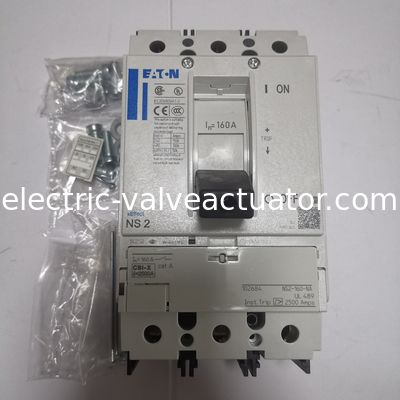

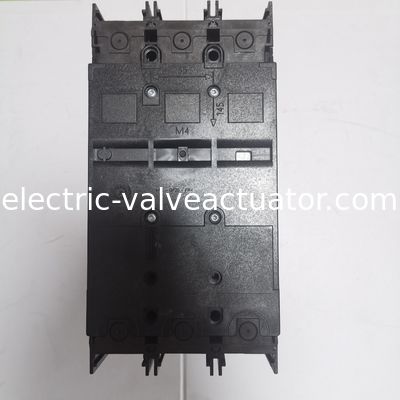

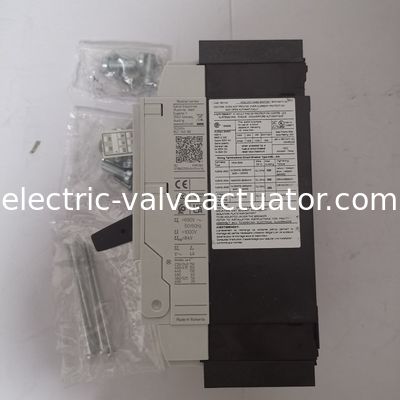

Eaton casing cetakan pemutus sirkuit aksesoris switch isolasi switch, casing cetakan switch NS2-160-NA

Nomor Katalog

102684

Kode Model

NS2-160-NA

EAN

4015081025442

Panjang/Kedalaman Produk

142 mm

Tinggi Produk

185 mm

Lebar Produk

105 mm

Berat Produk

2.404 kg

Kepatuhan

Sesuai RoHS

Sertifikasi

IEC 60947-2
CSA (File No. 22086)
Bersertifikasi CSA
UL 489
Dirancang khusus untuk Amerika Utara
CSA-C22.2 No. 5-09
UL/CSA
CSA (Kelas No. 4652-06)
UL (Nomor Kontrol Kategori WJAZ)
UL (File No. E148671)
Penandaan CE
IEC
Terdaftar UL

Katalog Global

102684

Spesifikasi Produk

Peringkat Amper

160 A

Peringkat Tegangan

690 V - 690 V

Tipe rangka pemutus sirkuit

N2

Fitur

Unit perlindungan
Penggerak motor opsional

10.10 Kenaikan suhu

Pembangun panel bertanggung jawab atas perhitungan kenaikan suhu. Eaton akan memberikan data pembuangan panas untuk perangkat.

10.11 Peringkat hubung singkat

Adalah tanggung jawab pembangun panel. Spesifikasi untuk switchgear harus diperhatikan.

10.12 Kompatibilitas elektromagnetik

Adalah tanggung jawab pembangun panel. Spesifikasi untuk switchgear harus diperhatikan.

10.13 Fungsi mekanis

Perangkat memenuhi persyaratan, asalkan informasi dalam buklet instruksi (IL) diperhatikan.

10.2.2 Ketahanan korosi

Memenuhi persyaratan standar produk.

10.2.3.1 Verifikasi stabilitas termal dari penutup

Memenuhi persyaratan standar produk.

10.2.3.2 Verifikasi ketahanan bahan isolasi terhadap panas normal

Memenuhi persyaratan standar produk.

10.2.3.3 Resist. dari insul. mat. terhadap panas/api yang tidak normal oleh efek listrik internal

Memenuhi persyaratan standar produk.

10.2.4 Ketahanan terhadap radiasi ultra-violet (UV)

Memenuhi persyaratan standar produk.

10.2.5 Pengangkatan

Tidak berlaku, karena seluruh switchgear perlu dievaluasi.

10.2.6 Dampak mekanis

Tidak berlaku, karena seluruh switchgear perlu dievaluasi.

10.2.7 Tulisan

Memenuhi persyaratan standar produk.

10.3 Tingkat perlindungan rakitan

Tidak berlaku, karena seluruh switchgear perlu dievaluasi.

10.4 Jarak bebas dan jarak rambat

Memenuhi persyaratan standar produk.

10.5 Perlindungan terhadap sengatan listrik

Tidak berlaku, karena seluruh switchgear perlu dievaluasi.

10.6 Penggabungan perangkat dan komponen switching

Tidak berlaku, karena seluruh switchgear perlu dievaluasi.

10.7 Sirkuit dan koneksi listrik internal

Adalah tanggung jawab pembangun panel.

10.8 Koneksi untuk konduktor eksternal

Adalah tanggung jawab pembangun panel.

10.9.2 Kekuatan listrik frekuensi daya

Adalah tanggung jawab pembangun panel.

10.9.3 Tegangan tahan impuls

Adalah tanggung jawab pembangun panel.

10.9.4 Pengujian penutup yang terbuat dari bahan isolasi

Adalah tanggung jawab pembangun panel.

Tingkat polusi

3

Metode Pemasangan

Tetap
Pemasangan rel DIN (rel topi) opsional
Teknik built-in tetap built-in perangkat

Pembuangan panas peralatan, bergantung pada arus

24.35 W

Suhu pengoperasian sekitar - maks

70 °C

Suhu pengoperasian sekitar - min

-25 °C

Suhu penyimpanan sekitar - maks

70 °C

Suhu penyimpanan sekitar - min

-40 °C

Arus terukur (Iu)

250 A

Ikhtisar
Spesifikasi
Sumber Daya
102684
Nomor seri STBN2250404054414
Seri Eaton Moeller NZM - Pemutus Sirkuit Casing Cetakan. Sakelar Casing Cetakan, 3p, 160A
Spesifikasi umum
Nama Produk
Sakelar casing cetakan seri Eaton Moeller NZM
Nomor Katalog
102684
Kode Model
NS2-160-NA
EAN
4015081025442
Panjang/Kedalaman Produk
142 mm
Tinggi Produk
185 mm
Lebar Produk
105 mm
Berat Produk
2.404 kg
Kepatuhan
Sesuai RoHS
Sertifikasi
IEC 60947-2
CSA (File No. 22086)
Bersertifikasi CSA
UL 489
Dirancang khusus untuk Amerika Utara
CSA-C22.2 No. 5-09
UL/CSA
CSA (Kelas No. 4652-06)
UL (Nomor Kontrol Kategori WJAZ)
UL (File No. E148671)
Penandaan CE
IEC
Terdaftar UL
Katalog Global
102684
Spesifikasi Produk
Peringkat Amper
160 A
Peringkat Tegangan
690 V - 690 V
Tipe rangka pemutus sirkuit
N2
Fitur
Unit perlindungan
Penggerak motor opsional
10.10 Kenaikan suhu
Pembangun panel bertanggung jawab atas perhitungan kenaikan suhu. Eaton akan memberikan data pembuangan panas untuk perangkat.
10.11 Peringkat hubung singkat
Adalah tanggung jawab pembangun panel. Spesifikasi untuk switchgear harus diperhatikan.
10.12 Kompatibilitas elektromagnetik
Adalah tanggung jawab pembangun panel. Spesifikasi untuk switchgear harus diperhatikan.
10.13 Fungsi mekanis
Perangkat memenuhi persyaratan, asalkan informasi dalam buklet instruksi (IL) diperhatikan.
10.2.2 Ketahanan korosi
Memenuhi persyaratan standar produk.
10.2.3.1 Verifikasi stabilitas termal dari penutup
Memenuhi persyaratan standar produk.
10.2.3.2 Verifikasi ketahanan bahan isolasi terhadap panas normal
Memenuhi persyaratan standar produk.
10.2.3.3 Resist. dari insul. mat. terhadap panas/api yang tidak normal oleh efek listrik internal
Memenuhi persyaratan standar produk.
10.2.4 Ketahanan terhadap radiasi ultra-violet (UV)
Memenuhi persyaratan standar produk.
10.2.5 Pengangkatan
Tidak berlaku, karena seluruh switchgear perlu dievaluasi.
10.2.6 Dampak mekanis
Tidak berlaku, karena seluruh switchgear perlu dievaluasi.
10.2.7 Tulisan
Memenuhi persyaratan standar produk.
10.3 Tingkat perlindungan rakitan
Tidak berlaku, karena seluruh switchgear perlu dievaluasi.
10.4 Jarak bebas dan jarak rambat
Memenuhi persyaratan standar produk.
10.5 Perlindungan terhadap sengatan listrik
Tidak berlaku, karena seluruh switchgear perlu dievaluasi.
10.6 Penggabungan perangkat dan komponen switching
Tidak berlaku, karena seluruh switchgear perlu dievaluasi.
10.7 Sirkuit dan koneksi listrik internal
Adalah tanggung jawab pembangun panel.
10.8 Koneksi untuk konduktor eksternal
Adalah tanggung jawab pembangun panel.
10.9.2 Kekuatan listrik frekuensi daya
Adalah tanggung jawab pembangun panel.
10.9.3 Tegangan tahan impuls
Adalah tanggung jawab pembangun panel.
10.9.4 Pengujian penutup yang terbuat dari bahan isolasi
Adalah tanggung jawab pembangun panel.
Tingkat polusi
3
Metode Pemasangan
Tetap
Pemasangan rel DIN (rel topi) opsional
Teknik built-in tetap built-in perangkat
Pembuangan panas peralatan, bergantung pada arus
24.35 W
Suhu pengoperasian sekitar - maks
70 °C
Suhu pengoperasian sekitar - min
-25 °C
Suhu penyimpanan sekitar - maks
70 °C
Suhu penyimpanan sekitar - min
-40 °C
Arus terukur (Iu)
250 A
Peringkat arus (Iu) (UL 489 csa 22.2 no. 5.1)
250 A
Jumlah kontak bantu (kontak ubah)
0
Jumlah kontak bantu (kontak biasanya tertutup)
0
Jumlah kontak bantu (kontak biasanya terbuka)
0
Posisi sakelar
I, +, 0
Tingkat perlindungan
Di area perangkat HMI: IP20 (tipe perlindungan dasar)
IP20
Arah suplai masuk
Sesuai kebutuhan
Tipe koneksi listrik dari sirkuit utama
Koneksi sekrup
Masa pakai, mekanis
20000 operasi
Kategori tegangan lebih
III
Tingkat perlindungan (IP), sisi depan
IP66 (dengan pegangan putar kopling pintu)
IP40 (dengan sekeliling isolasi)
Tingkat perlindungan (terminasi)
IP00 (terminasi, isolator fase dan terminal pita)
IP10 (terminal terowongan)
Jumlah kutub
Tiga kutub
Kapasitas terminal (strip tembaga)
Min. 2 segmen 16 mm x 0,8 mm pada koneksi sisi belakang (berlubang)
Maks. 10 segmen 16 mm x 0,8 mm pada terminal kotak
Maks. 10 segmen 24 mm x 0,8 mm pada koneksi sisi belakang (berlubang)
Maks. 8 segmen 15,5 mm x 0,8 mm (2x) pada kotak terminal
Min. 2 segmen 9 mm x 0,8 mm pada terminal kotak
NA: maks. 10 segmen 16 mm x 0,8 mm pada koneksi sisi belakang (berlubang)
NA: min. 2 segmen 16 mm x 0,8 mm pada koneksi sisi belakang (berlubang)
Masa pakai, listrik
10000 operasi pada 415 V AC-1
7500 operasi pada 690 V AC-1
10000 operasi pada 400 V AC-1
6500 operasi pada 400 V AC-3
5000 operasi pada 690 V AC-3
6500 operasi pada 415 V AC-3
Fungsi
Pemutus/sakelar utama
Tipe
Sakelar-pemutus
Fitur khusus
IEC/EN 60947-2: pemutus sirkuit tanpa arus lebih (CBI-X) dengan karakteristik sakelar utama dan karakteristik isolasi ke IEC/EN 60204.
Arus terukur = arus tanpa gangguan terukur: 160 A
Aplikasi
Sirkuit cabang, sirkuit pengumpan
Posisi koneksi untuk sirkuit arus utama
Sisi depan
Arus pengoperasian terukur untuk pembuangan panas yang ditentukan (In)
160 A
Kehilangan daya
24.3 W
Waktu putus total hubung singkat
< 10 ms
Pengaturan pelepasan hubung singkat tidak tertunda - maks
2500 A
Pengaturan pelepasan hubung singkat tidak tertunda - min
2500 A
Kapasitas terminal (busbar tembaga)
NA: min. 16 mm x 5 mm langsung pada koneksi sisi belakang sakelar
Maks. 24 mm x 8 mm langsung pada koneksi sisi belakang sakelar
M8 pada koneksi sekrup sisi belakang
Min. 16 mm x 5 mm langsung pada koneksi sisi belakang sakelar
NA: M8 pada koneksi sekrup sisi belakang
NA: maks. 20 mm x 5 mm langsung pada koneksi sisi belakang sakelar
Kapasitas terminal (konduktor/kabel padat tembaga)
6 mm² - 16 mm² (2x) pada terminal kotak
NA: 6 AWG (1x) pada terminal terowongan
10 mm² - 16 mm² (1x) pada terminal kotak
4 mm² - 16 mm² (2x) langsung pada koneksi sisi belakang sakelar
10 mm² - 16 mm² (1x) langsung pada koneksi sisi belakang sakelar
16 mm² (1x) pada terminal terowongan
NA: 12 - 6 AWG (1x) pada terminal kotak
NA: 12 - 6 AWG (1x) langsung pada koneksi sisi belakang sakelar
Kapasitas terminal (konduktor/kabel padat aluminium)
10 mm² - 16 mm² (2x) langsung pada koneksi sisi belakang sakelar
10 mm² - 16 mm² (1x) langsung pada koneksi sisi belakang sakelar
16 mm² (1x) pada terminal terowongan
Kapasitas terminal (konduktor/kabel terdampar tembaga)
6 mm² - 25 mm² (2x) pada terminal kotak
25 mm² - 185 mm² (1x) langsung pada koneksi sisi belakang sakelar
10 mm² - 70 mm² (1x) pada terminal kotak
25 mm² - 185 mm² (1x) pada terminal terowongan 1 lubang
NA: 4 - 350 AWG/kcmil (1x) pada terminal kotak
NA: 4 - 350 AWG/kcmil (1x) pada terminal terowongan 1 lubang
25 mm² - 70 mm² (2x) langsung pada koneksi sisi belakang sakelar
Kapasitas terminal (konduktor/kabel terdampar aluminium)
25 mm² - 185 mm² (1x) pada terminal terowongan 1 lubang
25 mm² - 35 mm² (2x) langsung pada koneksi sisi belakang sakelar
25 mm² - 35 mm² (1x) langsung pada koneksi sisi belakang sakelar
Tipe pegangan
Tuas rocker
Pengaturan arus tunda pendek (Isd) - maks
0 A
Pengaturan arus tunda pendek (Isd) - min
0 A
Pengaturan arus sesaat (Ii) - maks
2500 A
Pengaturan arus sesaat (Ii) - min
2500 A
Jumlah operasi per jam - maks
120
Pengaturan arus beban berlebih (Ir) - maks
0 A
Pengaturan arus beban berlebih (Ir) - min
0 A
Kapasitas pemutusan hubung singkat terukur Ics (IEC/EN 60947) pada 230 V, 50/60 Hz
150 kA
Kapasitas pemutusan hubung singkat terukur Ics (IEC/EN 60947) pada 400/415 V, 50/60 Hz
150 kA
Kapasitas pemutusan hubung singkat terukur Ics (IEC/EN 60947) pada 440 V, 50/60 Hz
130 kA
Kapasitas pemutusan hubung singkat terukur Ics (IEC/EN 60947) pada 525 V, 50/60 Hz
37.5 kA
Kapasitas pemutusan hubung singkat terukur Ics (IEC/EN 60947) pada 690 V, 50/60 Hz
5 kA
Kapasitas pembuatan hubung singkat terukur Icm pada 400/415 V, 50/60 Hz
330 kA
Kapasitas pembuatan hubung singkat terukur Icm pada 440 V, 50/60 Hz
286 kA
Kapasitas pembuatan hubung singkat terukur Icm pada 525 V, 50/60 Hz
105 kA

Kapasitas pembuatan hubung singkat terukur Icm pada 690 V, 50/60 Hz

53 kA

Terminal standar

Terminal sekrup

Terminal opsional

Terminal kotak. Koneksi di bagian belakang. Terminal terowongan

Tegangan pengoperasian terukur Ue (UL) - maks

600 Y / 347 V

Kapasitas pembuatan hubung singkat terukur Icm pada 240 V, 50/60 Hz

330 kA

Tegangan tahan impuls terukur (Uimp) pada kontak bantu

6000 V

Tegangan tahan impuls terukur (Uimp) pada kontak utama

8000 V

Tegangan isolasi terukur (Ui)

1000 V AC
