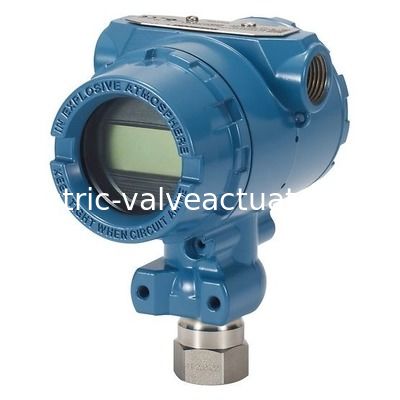

RosemountTM 2088 Gage And Absolute Pressure Transmitter 316L SST Alloy C-276 NSF NACE® Lokasi berbahaya

Rosemount™ 2088 Gage dan Pemancar Tekanan Absolut 316L SST, Alloy C-276 NSF, NACE®, lokasi berbahaya

Model 2088 Daya Rendah

Prosedur saat ini untuk memasang, mengkonfigurasi, dan memelihara pemancar Daya Rendah Cerdas Model 2088 identik dengan pemancar Cerdas Model 2088 dengan keluaran 4-20 mA, lihat manual 00809-0100-4690.

Diagram pengkabelan saat ini dan urutan kunci cepat Model 275 HART untuk opsi Daya Rendah Model 2088 ditunjukkan di bawah ini.

Pasang pemancar

Berikut adalah perkiraan berat masing-masing pemancar:

 Rosemount 2088 2,44 lb (1,11 kg)

 Rosemount 2090F 2,74 lb (1,24 kg)

 Rosemount 2090P 2,96 lb (1,34 kg).

Dalam banyak kasus, ukurannya yang ringkas dan bobot yang ringan memungkinkan untuk dipasang langsung ke peralatan masing-masing tanpa menggunakan braket pemasangan tambahan. Jika ini tidak diinginkan, pasang langsung ke dinding, panel, atau pipa dua inci menggunakan braket pemasangan opsional

Jarak bebas rumah elektronik

Pasang pemancar sehingga sisi terminal dapat diakses. Jarak bebas 0,75 inci (19 mm) diperlukan untuk pelepasan penutup. Gunakan sumbat saluran dalam bukaan saluran yang tidak digunakan. Tiga inci jarak bebas diperlukan untuk pelepasan penutup jika meteran dipasang.

Segel lingkungan untuk rumah

Pita atau pasta penyegel ulir (PTFE) pada ulir jantan saluran diperlukan untuk memberikan segel saluran yang kedap air/debu dan memenuhi persyaratan NEMA® Tipe 4X, IP66, dan IP68. Konsultasikan dengan pabrik jika peringkat Perlindungan Ingress lainnya diperlukan.

Untuk ulir M20, pasang sumbat saluran ke keterlibatan ulir penuh atau sampai hambatan mekanis terpenuhi.

Braket pemasangan

Pemancar Rosemount 2088, 2090F, atau 2090P dapat dipasang di panel atau dipasang di pipa melalui braket pemasangan opsional (kode opsi B4). Lihat Gambar 3-1 di halaman 32 dan untuk informasi konfigurasi dimensi dan pemasangan.

Mengkonfigurasi keamanan pemancar

Ada empat metode keamanan dengan pemancar Rosemount 2088, 2090F, dan 2090P.

 Sakelar keamanan

 Kunci HART®

 Kunci Tombol Konfigurasi

 Kata sandi LOI
