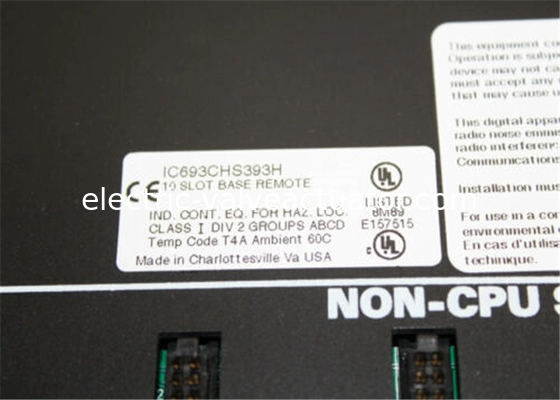

GE FANUC IC693CHS393F ENHANCED 10-SLOT REMOTE BASE EXPANSION EMI jaminan satu tahun

GE FANUC IC693CHS393F PENINGKATAN 10-SLOT REMOTE BASE EXPANSION EMI garansi satu tahun

DETAIL CEPAT

1. Merek :GE
2. Model :IC693CHS393F
3. Tempat Asal : USA

PRODUK UNGGULAN LAINNYA

Tidak boleh ada lebih dari 700 kaki kabel yang menghubungkan semua pelat dasar dalam sistem yang menggunakan pelat dasar Jarak Jauh. Pelat dasar Jarak Jauh tidak dapat berdiri sendiri. Itu harus terhubung ke sistem yang memiliki CPU. CPU dapat berada di PLC atau di Komputer Pribadi yang dilengkapi dengan Kartu Antarmuka Komputer Pribadi (lihat Bab 11). Kemampuan Jarak Jauh difasilitasi oleh isolasi bawaan pelat dasar Jarak Jauh antara catu daya logika +5 volt yang digunakan oleh modul I/O yang berada di pelat dasar Jarak Jauh dan catu daya untuk rangkaian antarmuka yang terkait dengan Antarmuka Ekspansi Bus I/O. Isolasi membantu mencegah masalah yang terkait dengan kondisi ground yang tidak seimbang. Jumlah maksimum pelat dasar Jarak Jauh yang diizinkan per sistem tergantung pada jenis CPU yang digunakannya. Untuk CPU 331, 340, dan 341, maksimumnya adalah 4. Untuk CPU bernomor 350 dan lebih tinggi, maksimumnya adalah 7. Setiap pelat dasar jarak jauh memiliki konektor Ekspansi D-type wanita 25-pin yang dipasang di ujung kanannya untuk koneksi ke pelat dasar lainnya. Pelat dasar jarak jauh tersedia dalam dua ukuran; 5-slot (IC693CHS398) dan 10-slot (IC693CHS392) Backplane Jarak Jauh tidak mendukung modul opsi cerdas berikut: PCM, ADC, BEM330, dan CMM. Modul-modul ini harus dipasang di pelat dasar CPU. Semua modul I/O dan opsi lainnya dapat dipasang di semua jenis pelat dasar. Pelat dasar jarak jauh memiliki ukuran fisik yang sama, menggunakan jenis catu daya yang sama, dan mendukung modul I/O dan opsi yang sama dengan pelat dasar Ekspansi. Setiap pelat dasar Jarak Jauh memiliki sakelar DIP Pemilihan Nomor Rak.

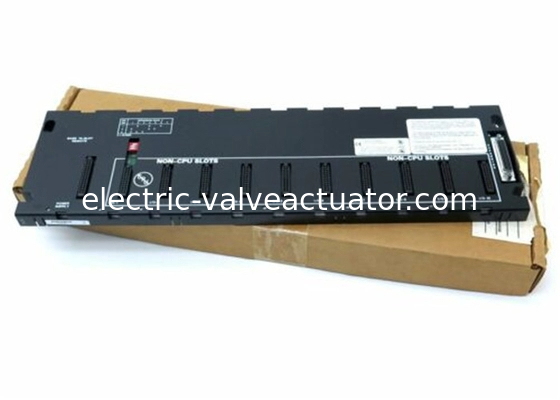

GE Fanuc IC693CHS393 adalah pelat dasar jarak jauh 10-slot.Komponen ini dirancang untuk sistem PLC GE Seri 90-30. Saat mengoperasikan aplikasi apa pun, pengguna harus menyadari beberapa hal mengenai unit ini.Pertama, dalam sistem apa pun yang menggunakan pelat dasar jarak jauh,jumlah total kabel yang menghubungkan semua pelat dasar harus kurang dari 700 kaki. Juga, pelat dasar jarak jauh tidak dapat menjadi unit yang berdiri sendiri. Sebagai gantinya, itu harus terhubung ke sistem yang memiliki CPU. CPU ini dapat berupa pengontrol logika yang dapat diprogram (PLC) atau di PC. Namun, PC harus dilengkapi dengan Kartu Antarmuka Komputer Pribadi.

Pelat dasar jarak jauh memiliki isolasi bawaan.Ini antara catu daya logika +5 volt yang digunakan oleh modul I/O yang berada di pelat dasar Jarak Jauh dan catu daya untuk rangkaian antarmuka, yang terkait dengan Antarmuka Ekspansi Bus I/O.Kondisi ground yang tidak seimbang dapat menyebabkan masalah, jadi penting untuk memiliki isolasi untuk mengatasi masalah ini. Jenis CPU dalam sistem akan menentukan jumlah pelat dasar jarak jauh yang dapat digunakan. Maksimum adalah 4 untuk CPU 331, 340, dan 341. Untuk semua CPU bernomor 350 dan lebih tinggi, jumlah maksimum yang dapat digunakan adalah 7.





Ada beberapa modul opsi cerdas yang tidak didukung oleh backplane jarak jauh - PCM, CMM, ADC, dan BEM330. Untuk menggunakan modul ini, pengguna harus memasangnya di pelat dasar CPU.Semua modul I/O dan modul opsi lainnya dapat dipasang di semua jenis pelat dasar. Mirip dengan pelat dasar Ekspansi, pelat dasar jarak jauh menggunakan jenis catu daya yang sama dan mendukung modul I/O dan modul opsi yang sama. Mereka juga memiliki ukuran fisik yang sama.Di ujung kanan setiap pelat dasar jarak jauh ada konektor Ekspansi D-type wanita 25-pin.Ini untuk koneksi ke pelat dasar lainnya. Setiap pelat dasar Jarak Jauh juga memiliki sakelar DIP Pemilihan Nomor Rak.
