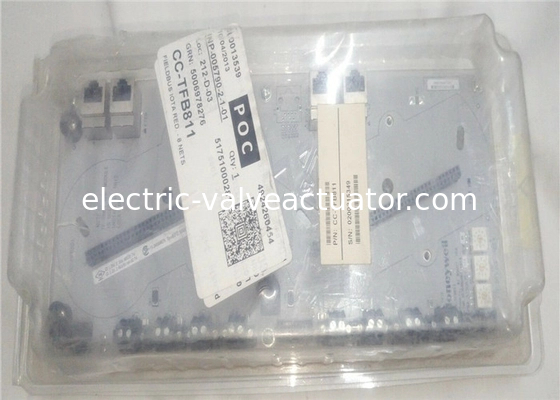

Honeywell CC-TFB811 Fieldbus Interface IOTA Papan termokopel

• Merek: Honeywell
• Model: 51306751-175
• Tempat Asal: AS

• Papan Sirkuit Kontrol
• Papan Honeywell
• Papan Modul Keluaran Analog

Penguat instrumentasi adalah pilihan yang tepat untuk menyangga modul input analog karena impedansi inputnya yang tinggi. Kesalahan DC dari INA akan berkontribusi langsung pada akurasi akhir, oleh karena itu penguat instrumentasi dengan tegangan offset rendah (VOS), drift VOS rendah (VOS(DRIFT)), kesalahan gain rendah dan non-linearitas gain, rasio penolakan mode umum (CMRR) yang tinggi, dan rasio penolakan catu daya (PSRR) yang tinggi akan membantu menjaga kontribusi kesalahan penguat serendah mungkin.

INA826 dipilih karena mencapai 240uV tipikal, VOS dan 2,4 uV/°C tipikal, VOS(DRIFT), +/-0,003% kesalahan gain tipikal dan 1ppm non-linearitas gain tipikal. Ia juga menampilkan CMRR tipikal 95 dB dan PSRR tipikal 124dB. Rentang tegangan input dan output yang luas juga diperlukan dalam aplikasi ini. INA826 memiliki rentang suplai yang luas dari 2.7V hingga 36V dan tahap output rail-to-rail yang membuatnya cocok dalam desain ini.

Keempat sinyal data serial yang diperlukan untuk berkomunikasi dua arah dengan ADS1248 adalah sinyal komunikasi serial SCLK, DIN, SDO, CS dan start, DRDY. Untuk menjaga isolasi dari pengontrol host, sinyal-sinyal ini harus diisolasi melalui isolator digital. ISO7641 dipilih untuk komunikasi SPI dengan isolator digital 25Mbps dan ISO7221 dipilih untuk sinyal lainnya.

ADS1248 adalah ADC 24-bit, delta-sigma (ΔΣ) yang menawarkan solusi front-end lengkap untuk aplikasi deteksi suhu. Ia berasal dari keluarga produk konverter data presisi yang sangat terintegrasi, menampilkan penguat gain yang dapat diprogram kebisingan rendah (PGA), modulator ΔΣ presisi, filter digital, osilator internal, dan dua sumber arus presisi yang dikontrol secara digital (IDAC). Ini adalah pilihan industri yang populer untuk aplikasi pengukuran suhu presisi.
