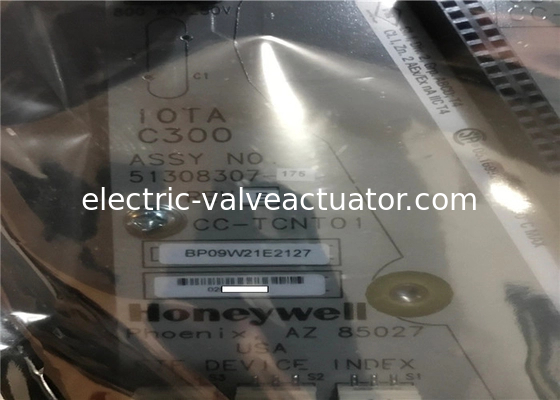

Papan Sirkuit Kontrol Honeywell CC-TCNT01 C300 Bandwidth 4.7 Hz

Control Circuit Board Honeywell CC-TCNT01 Modul C300 51308307-175 Rev E.

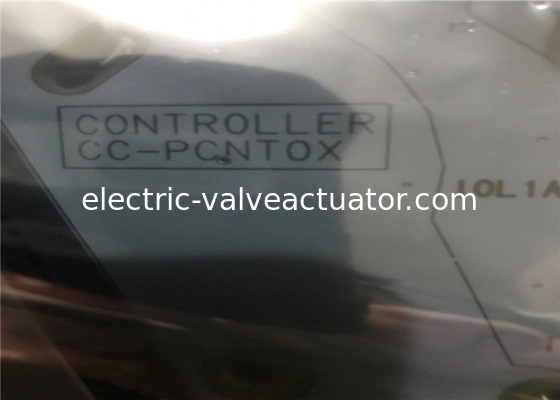

Modul Honeywell CC-PCNT01 PWA MODULE, C300 CONTROL PROCESSOR C300

Modul Pengontrol C300 - Pengontrol proses terdistribusi dan gateway I/O untuk sistem Experion. Modul berisi rakitan sirkuit cetak, indikator status, dan tampilan, di dalam rumah plastik. Modul dipasang ke Input Output Termination Assembly (IOTA)-nya.

Peringkat Suplai: 0.311A @ 24VDC

CC-PCNT01 CU-PCNT01

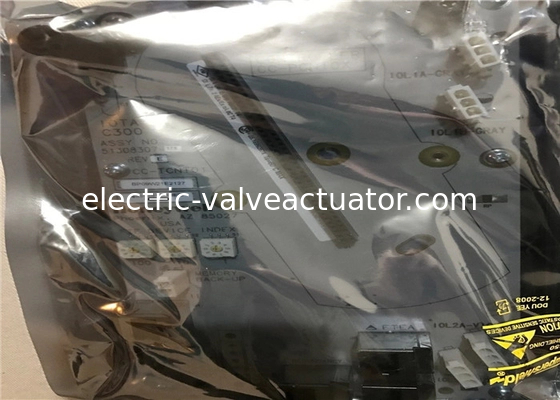

C300 Controller Input Output Termination Assembly (IOTA) - Menyediakan titik koneksi untuk modul Pengontrol C300 dan semua terminasi kabel ke pengontrol, (FTE, IO Link, Redundansi, Baterai, dan terminasi kabel Sumber Waktu). Menyediakan distribusi daya 24Vdc ke modul pengontrol.

Peringkat Suplai: 0.311A @ 24VDC

Catatan: C300 Controller IOTA hanya mendukung satu pengontrol

• HONEYWELL
• MEASUREX
• CC-TCNT01
• CCTCNT01
• RAKITAN TERMINASI I/O PENGONTROL
• .311AMP
• 24DC
• TERSEDIA
• SURPLUS REBUILT
• SURPLUS BARU
• PERBAIKI MILIK ANDA
• PERBAIKAN RUSH 24-48 JAM
• PERBAIKAN 2 - 15 HARI
• GARANSI RADWELL 2 TAHUN

• CC-PAIH01 HLAI - HART CC-GAIX11 GI/IS Analog Input, Redundan
• CC-PAIH01 HLAI - HART CC-GAIX21 GI/IS Analog Input, Non-Redundan
• CC-PAIH01 HLAI - HART CC-TAIX01 AI, Non-Redundan, Dilapisi
• CC-PAIH01 HLAI - HART CC-TAIX11 AI, Redundan, Dilapisi
• CC-PAIX01 HLAI CC-GAIX11 GI/IS Analog Input, Redundan
• CC-PAIX01 HLAI CC-GAIX21 GI/IS Analog Input, Non-Redundan
• CC-PAIX01 HLAI CC-TAIX01 AI, Non-Redundan, Dilapisi
• CC-PAIX01 HLAI CC-TAIX11 AI, Redundan, Dilapisi
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI, Low Level Mux, Non-Redundan, Dilapisi
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; SINGLE IOP INTERFACE;COMP TERM, Dilapisi
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, Dilapisi
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, Dilapisi
• CC-PAOH01 AO - HART CC-GAOX11 GI/IS Analog Output, Redundan
• CC-PAOH01 AO - HART CC-GAOX21 GI/IS Analog Output, Non-Redundan
• CC-PAOH01 AO - HART CC-TAOX01 AO, Non-Redundan, Dilapisi
• CC-PAOH01 AO - HART CC-TAOX11 AO, Redundan, Dilapisi
• CC-PAOX01 AO CC-GAOX11 GI/IS Analog Output, Redundan
• CC-PAOX01 AO CC-GAOX21 GI/IS Analog Output, Non-Redundan
• CC-PAOX01 AO CC-TAOX01 AO, Non-Redundan, Dilapisi
• CC-PAOX01 AO CC-TAOX11 AO, Redundan, Dilapisi
• CC-PDIH01 DI - HV CC-TDI110 120 VAC Digital Input Tegangan Tinggi, Non-Redundan
• CC-PDIH01 DI - HV CC-TDI120 120 VAC Digital Input Tegangan Tinggi, Redundan
• CC-PDIH01 DI - HV CC-TDI220 240 VAC Digital Input Tegangan Tinggi, Non-Redundan
• CC-PDIH01 DI - HV CC-TDI230 240 VAC Digital Input Tegangan Tinggi, Redundan

Profesional untuk menyediakan kartu DCS Honeywell, layanan integritas, jaminan mutlak adalah bagian dari kartu baru Honeywell asli, ruang lingkup layanan yang terlibat S9000, plantscape, TDC2000 TDC3000 (stasiun operasi AS), TPS (stasiun operasi Gus), PKS dan sistem kontrol terdistribusi Honeywell DCS

• Koneksi gaya CLAMSHELL pada modul
• Kurangi Ruang Kabinet
• Terminasi kabel lapangan dari sisi KIRI
• 16 Saluran
• Koneksi umpan
• Untuk sinyal analog
• 32 titik
• 4 terminasi tambahan untuk koneksi daya/kembali
• Honeywell C300 IOTA

• Model Input / Output CC PAIM01, CU PAIM01
• Model PMIO IOTA CC-TAIM01, CU-TAIM01
• Model PMIO FTA (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• Jenis Input Termokopel dan / atau RTD
• Saluran input 64 saluran terisolasi penuh-ke-saluran, saluran-ke-PM, dan saluran-ke-catu daya umum dalam peningkatan 16 saluran.
• Laju pemindaian input 1 Detik tetap oleh IOM (hingga 64 saluran maks.)
• Lebar pita saluran 0 hingga 4.7 Hz (-3 dB)
• Rentang input nominal (hanya TC) -20 hingga +100 milivolt
• Input kontinu mode normal maksimum yang tidak merusak (tipe termokopel apa pun yang dikonfigurasi) -10 hingga +10 volt (TC) -1 hingga +2 Volt @ 100 miliampere (RTD)
• Kesalahan penguatan (-20 hingga +100 rentang milivolt) 0.050% skala penuh maks
• Stabilitas suhu TC, Input milivolt +/-20 ppm per deg C maks Input RTD +/-20 ppm per deg C maks
• Hanyutan jangka panjang 500 ppm
• Impedansi input 1 megohm pada dc (hanya TC)
• CMV sehubungan dengan umum Sistem Daya, dc hingga 60 Hz +/-250 VDC atau VAC RMS
• CMRR, 50 atau 60 Hz (dengan impedansi sumber 1000 ohm maks.) 120 dB min
• Tegangan, saluran-ke-saluran, dc hingga 60 Hz +/-250 VDC atau VAC RMS
• Crosstalk, dc hingga 60 Hz 80 dB (120 dB pada 50 dan 60 Hz)
• NMRR pada 50/ 60 Hz 60 dB min
• Integrasi frekuensi saluran Pilihan tetap 50 Hz atau 60 Hz
• Arus eksitasi sensor RTD 1 miliampere
• Rentang kompensasi sambungan dingin -20 hingga +60 deg C (+/-0.5 deg C khas)
• Akurasi Linearization TC (2) ± 0.05 Ω / deg C
• Deteksi Termokopel Terbuka Setiap konversi memenuhi syarat, ≤ 1000 Ω = tidak ada perjalanan yang dijamin ≥ 1500 Ω perjalanan terjamin.
• Resistansi Timbal Maks RTD 15 Ω
• Perlindungan lonjakan (terminal sensor) EN 61000-4-5 (untuk lokasi Industri, 1kV saluran ke saluran, 2kV saluran ke gnd.)
• Perlindungan lonjakan (tautan powerrial dengan opsi adaptor kabel) EN 61000-4-5 (untuk lokasi Industri, 1kV saluran ke saluran, 2kV saluran ke gnd.)
• Jarak kabel maksimum IOTA ke FTA menggunakan adaptor kabel 1000 kaki kawat 16 gauge, dua pasang terpilin per FTA
