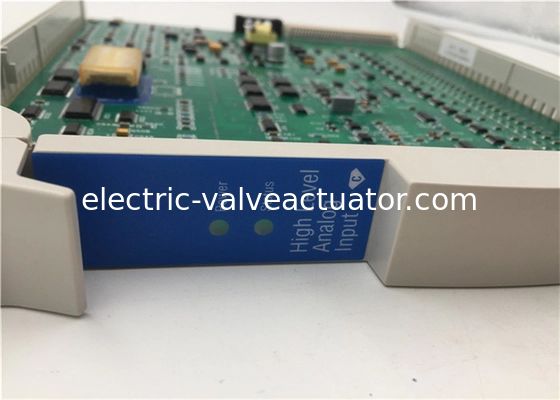

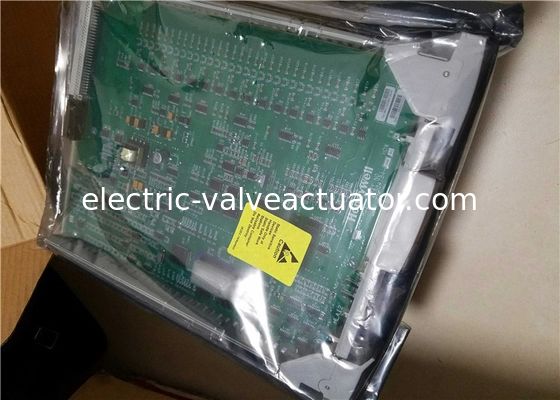

Honeywell MC-PAIH03 16 Input Analog Input Processor Seri C300

• Produsen:Honeywell
• Nomor produk:51304754-150
• Jenis produk:??-PAIH03 Prosesor Masukan Analog Tingkat Tinggi-16 Masukan
• Model FTA:MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Jenis input:Tegangan, arus (2-kawat atau pemancar mandiri)
• Saluran Masuk:16 saluran input diferensial
• Rasio Penolakan Mode Umum, dc sampai 60 Hz (ketidakseimbangan sumber 500):70 dB
• Tegangan modus umum, dc sampai 60 Hz ((1)):-6 sampai +5 V puncak
• Resolusi konverter A/D:16 bit (14 bit digunakan)
• Jangkauan input:0 sampai 5 V, 1 sampai 5 V, 0,4 sampai 2 V, 4-20 mA (melalui 250)
• Rasio Penolakan Mode Normal, pada 60 Hz:32 dB
• Respon Filter Mode Normal:RC kutub tunggal, -3 dB @ 1 Hz
• Input Mode Normal Maksimal ((input diferensial, tidak ada kerusakan):± 30 volt
• Crosstalk, DC hingga 60 Hz ((kanal ke saluran):60 dB
• Impedansi Masuk (Masukan Tegangan):> 10 M bertenaga
• Tegangan Masuk Maksimal ((setiap input yang dirujuk ke umum, tidak ada kerusakan):± 30 volt
• Input Scan Rate:4 sampel per detik per saluran Semua saluran yang disampel dalam jendela 250 ms
• Keakuratan perangkat keras (@ CMV = 0 V):± 0,075% skala penuh (23,5°± 2°C), ± 0,15% skala penuh (0 sampai 50°C)
• Kemampuan untuk menahan tegangan tinggi (mode umum):ANSI/IEEE C37.90.1-1978
• Berat pengiriman:3 Kg

Mereka melakukan konversi unit rekayasa, termasuk karakterisasi input suhu polinomial orde kelima, jika prosesor tingkat tinggi menerima input ini dari konverter mV / I.Melalui penggunaan desain prosesor ganda dan sirkuit terintegrasi khusus, prosesor input analog tingkat rendah mendukung konfigurasi perangkat lunak per saluran untuk jenis termokopel atau RTD yang berbeda dengan resolusi dan akurasi yang sangat baik.Deteksi termokopel terbuka dilakukan sekali per pemindaian sehingga tidak ada data buruk yang menyebar untuk pengolahan kontrol.

Prosesor Low Level Multiplexer (LLMUX) menyediakan cara yang ekonomis untuk membawa sejumlah besar sinyal akuisisi data.Setiap titik dipindai sekali per detik dengan satu detik penundaan pemindaian untuk pemrosesanDeteksi termokopel terbuka dilakukan setiap 30 detik untuk semua titik.

Pilihan untuk referensi persimpangan dingin lokal atau jarak jauh tersedia.tapi dua 16-input FTA dapat dipasang sampai 2 km dari kabinet xPMSetiap FTA dipasang dalam kandang NEMA-4 atau -4X sendiri, memberikan perlindungan terhadap curah hujan, hosedown, dan debu yang ditiup angin.dan mampu beroperasi dalam lingkungan korosif GX "Severe" dan dengan adanya kelembaban kondensasi.

Daya untuk FTA remote RHMUX disediakan oleh salah satu dari dua adaptor daya, yang menyediakan pembatasan daya, antarmuka data serial, dan isolasi galvanik.Adaptor daya dipasang di nampan FTA di lemari xPM, dan menyediakan antarmuka antara IOP dan dua FTA terpencil. Adaptor Daya yang Aman secara intrinsik (ISPA) memungkinkan FTA ditempatkan di lingkungan Divisi 1 atau Zona 0.

Setiap titik dipindai sekali setiap 4 detik. Data tersedia pada akhir setiap pemindaian; tidak ada latensi pemrosesan tambahan.Deteksi termokopel terbuka (OTD) secara opsional dilakukan pada setiap pengukuranJika diaktifkan, uji OTD dilakukan segera setelah konversi A/D. Jika uji menunjukkan termokopel terbuka, data dari konversi yang baru selesai tidak akan menyebar.Untuk mencegah jalur tanah palsu dari mempengaruhi pembacaanSemua FTA jarak jauh RHMUX dilengkapi dengan referensi persimpangan dingin lokal RHMUX IOP dikonfigurasi ke dalam sistem TPS PM sebagai LLMUX standar.Hal ini memungkinkan menggunakan RHMUX dalam Rilis 300 dan sistem yang lebih besar.
