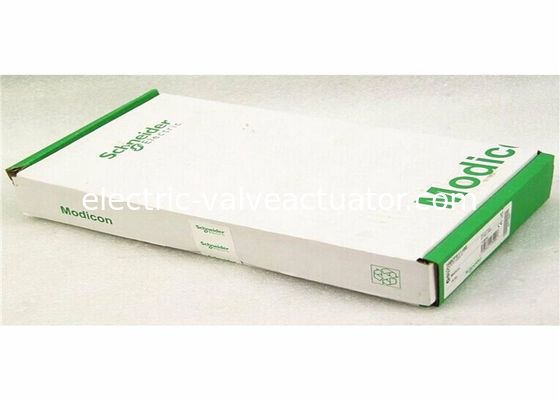

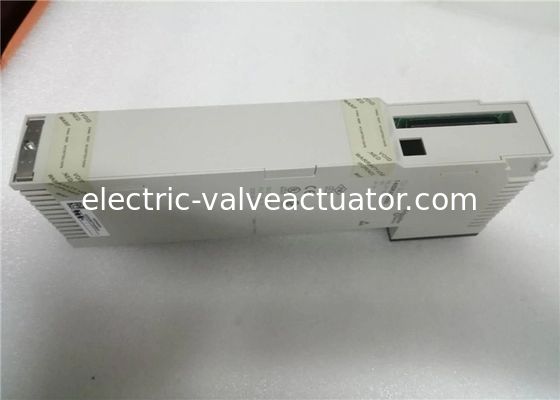

Schneider Electric 140CPU31110 Modicon Quantum Processor Baru Asli

(1) CPU diperbarui dengan firmware Unity Pro.

(2) Penambahan fungsi drop Ethernet RIO lengkap tersedia untuk CPU ini dengan Unity Pro u V7.0.

Unit Prosesor Modicon Quantum - 548 Kb - 66 MHz

Kuantum. 140CPU31110 untuk Modicon. 140CPU31110 untuk prosesor.

Unity processor Modicon Quantum - 548 kB - 66MHz Integrated connection type 1 Modbus Plus 2 Modbus Checks Process control Memory description Internal RAM 548 kB Switch function Slide switch communication port : ASCII/RTU/Memory Slide switch memory port/off Application structure No auxiliary task 64 interrupt tasks 64 I/O interrupt tasks 16 timer interrupt tasks 1 periodic fast task 1 cyclic/periodic master task Execution time per instruction 0.12Aku tidak tahu.0.585 μs pada kata 0.12Aku tidak tahu.0.585 μs Boolean 0.1Aku tidak tahu.0.27 μs pada aritmatika titik tetap 0.1Aku tidak tahu.0.27 μs titik terapung Waktu pelaksanaan untuk instruksi 1 K 2.49 65 % Boolean dan 35 % numerik 1.86 100 % Sistem Boolean overhead 1 ms - master task 0.2 ms - fast task Bus current requirement 1800 mA Local signalling 1 LED red for communications error on the Modbus Plus port (ERROR A) 1 LED red for battery needs replacing or is not present (BAT LOW) 1 LED orange for write-protected memory (memory port) 1 LED green for CPU has passed the power-up diagnostic tests (READY) 1 LED green for CPU has been started and is solving logic (RUN) 1 LED green for communications are active on the Modbus port (Modbus) 1 LED green for communications are active on the Modbus Plus port (Modbus Plus) Electrical connection 2 female connectors, jenis konektor: SUB-D 9 untuk menghubungkan ke bus Modbus 1 konektor wanita, jenis konektor: SUB-D 9 untuk menghubungkan ke jaringan Modbus Plus.

ConneXiumTM managed switches (lanjut) File konfigurasi yang telah ditentukan sebelumnya (lanjut) Contoh topologi dengan file konfigurasi yang telah ditentukan sebelumnya C5,C1 dan C3 (1) Penggunaan umum dari preconfiguration ini adalah untuk menghubungkan link tembaga dengan link serat optik pada cincin utama atau menghubungkan link serat optik dengan link tembagaJenis arsitektur ini memungkinkan untuk memiliki Ethernet DIO atau Ethernet RIO drop beberapa jarak dari PLC.Switch preconfiguration juga memungkinkan Ethernet RIO dan/atau beberapa awan perangkat Ethernet DIO untuk terhubung ke cincin sekunder.
