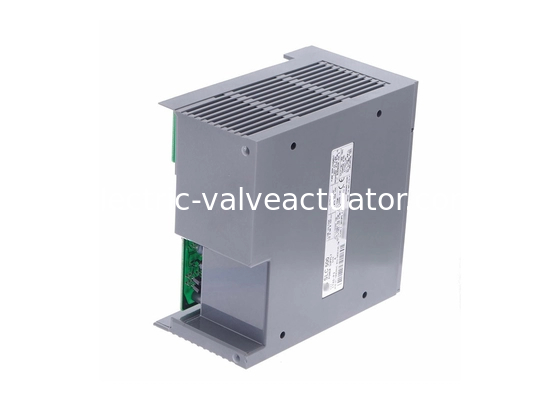

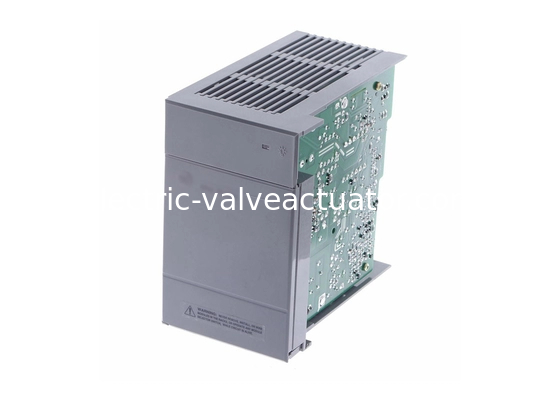

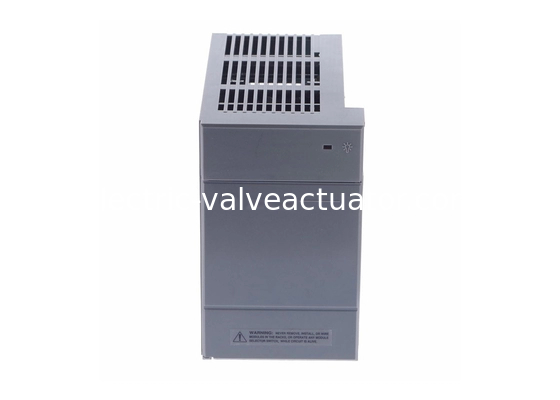

AB 1746-P3, SLC 500 Power Supply, 3.6 A Pada 5VDC 0.87 A Pada 24VDC

Name: AB 1746-P3, SLC 500 Power Supply, 3.6 A Pada 5VDC 0.87 A Pada 24VDC
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: 1746-P3
Price: 210.00 USD
Availability: InStock

Nama merek:	AB
Nomor Model:	1746-P3
MOQ:	1
harga:	Negotiations

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Amerika Serikat

Seri:

SLC 500

Tegangan input NOM:

24VDC

Persyaratan daya saluran tipikal:

90 VA

Arus masuk:

20a

Kemasan rincian:

Kotak asli baru

Deskripsi Produk

AB 1746-P3, SLC 500 Power Supply, 19.2-28.8 VDC

Spesifikasi Teknis untuk 1746-P3

Produsen	Rockwell Automation
Lokasi	1746 Chassis, Sisi Kiri
Jangkauan Tegangan Masuk	19.2-28.8 VDC
Jenis Modul	Sumber Daya
Seri	SLC 500
Nomor Bagian/Catalog No.	1746-P3
Merek	AB
Nom Tegangan Masuk	24VDC
Kebutuhan daya jalur yang khas	90 VA
arus masuk	20 A
Tegangan isolasi	600V ac RMS selama 1 s (versi B atau lebih baru)
Kapasitas Saat Ini	3.6 A pada 5V DC dan 0,87 A pada 24V DC
Waktu tunggu	5 ms (beban penuh); 1000 ms (tanpa beban)
Perlindungan sekring	1746-F3 atau setara

Suhu, lingkungan kerja	0...60 °C (32...140 °F)
Pengurangan kapasitas saat ini	5% di atas 55 °C (131 °F).
Tegangan Masuk	24 volt DC
Daya Masuk	61 watt
Arus latar belakang (5 volt)	3.6 Amper
Arus latar belakang (24 volt)	0.87 Amper
Frekuensi	DC
Dimensi	5.5 x 2.9 x 5.7 inci
Suhu operasi	0 sampai 60 derajat Celcius
Suhu operasi	0 sampai 60 derajat Celcius

Sekitar 1746-P3

1746-P3 adalah modul Power Supply. Modul ini merupakan bagian dari platform pengontrol SLC 500 yang terutama digunakan untuk menyediakan daya ke backplane 1746 yang dilampirkan modul SLC 500.Modul catu daya ini terletak di area paling kiri rak dan tidak menempati slot sasisIni secara internal mengkonversi daya input ke tingkat tegangan yang dapat digunakan oleh modul, khususnya mengkonversi tegangan pasokan input 19.2Aku tidak tahu.28.8V DC ke catu daya internal 3,6 A pada 5V DC dan 0,87 A pada 24V DC.

1746-P3 terutama berlaku untuk sistem kontrol SLC 500 Modular.Modul ini dilengkapi dengan sekering yang sudah terpasang yang dapat diganti dengan AB direkomendasikan 1746-F3 atau setaraSelain itu, ukuran sekring yang dinyatakan hanya digunakan untuk perangkat akhir.Sumber daya ini juga menunjukkan waktu CPU hold-up 5 ms ketika beroperasi pada beban penuh atau 1000 ms ketika tidak ada bebanWaktu tunggu ini memungkinkan catu daya untuk mempertahankan keadaan operasi CPU dari saat ketika tegangan pasokan turun di bawah kisaran minimum.

1746-P3 disertifikasi oleh Underwriter's Laboratories (UL), terdaftar sebagai Peralatan Kontrol Industri untuk Kelas 1, Divisi 2, Kelompok A, B, C, D Lokasi Berbahaya;C-UL Terdaftar sebagai Peralatan Kontrol Industri untuk Kelas 1, Divisi 2, Kelompok A, B, C, D Lokasi berbahaya serta badan normalisasi dan sertifikasi lainnya.

Kapasitas saat ini untuk modul adalah 3,6 Amps pada 5 Volt DC dan 0,87 Amps pada 24 Volt DC.Sekering yang direkomendasikan untuk digunakan dengan modul 1746-P3 adalah sekering AB 1746-F3 (atau sekering setara termasuk sekering BUSSMAN AGC 5 atau sekering Nagasawa ULCS-61ML-5)Tidak ada isolasi antara backplane dan terminal input.resistensi dielektrik antara terminal tanah sasis dan terminal masukan yang 600 Volt AC RMS selama 1 detikRentang suhu lingkungan yang direkomendasikan untuk modul 1746-P3 untuk beroperasi adalah dari 32 sampai 140 derajat Fahrenheit.Waktu tunggu untuk CPU adalah 5 milidetik dengan beban penuh dan 1000 milidetik tanpa bebanDimensi 1746-P3 adalah 139,7 x 79,2 x 144,8 milimeter.Ini harus digunakan di lingkungan yang dinilai tingkat pencemaran 2 dan dalam aplikasi yang dinilai kategori IIHanya 1/8 inci kepala datar dan 1/4 inci Phillips kepala obeng diperlukan untuk pemasangan modul.harus disimpan dalam kemasan dengan perisai statis ketika tidak digunakan, pin konektor dan konektor backplane tidak harus disentuh dan menyentuh komponen sirkuit pada modul juga harus dihindari.
