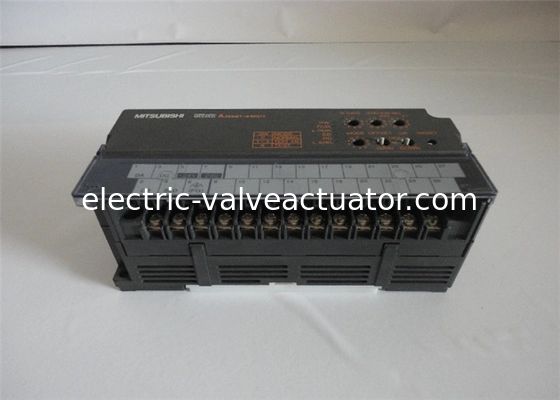

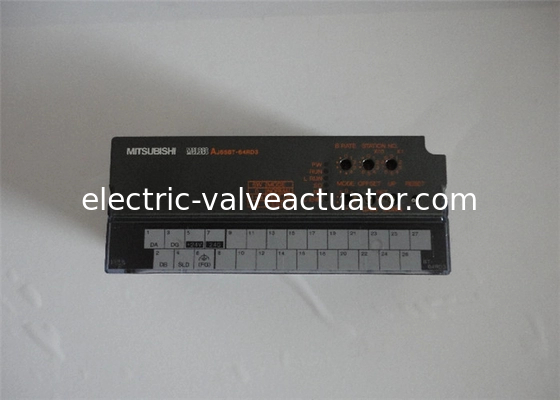

Modul Catu Daya Redundan Model Universal Mitsubishi AJ65BT-64RD3

Name: Modul Catu Daya Redundan Model Universal Mitsubishi AJ65BT-64RD3
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: AJ65BT-64RD3
Price: 210.00 USD
Availability: InStock

Nama merek:	MITSUBISHI
Nomor Model:	AJ65BT-64RD3
MOQ:	1
harga:	Negotiations

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Jepang

Kapasitas program:

8K Langkah

kecepatan pemrosesan operasi dasar (instruksi LD):

0,12 mikrodetik

Masukan:

24VDC

Keluaran:

12/24VDC (0,5A).

Kemasan rincian:

Kotak asli baru

Menyoroti:

Mitsubishi modul pasokan listrik redundant

modul pasokan listrik universal dengan garansi

Modul daya perlindungan tegangan rendah

Deskripsi Produk

AJ65BT-64RD3 Modul Catu Daya Redundan Model Universal Mitsubishi

AJ65BT-64RD3 berfungsi sebagai modul I/O jarak jauh CC-Link yang didedikasikan untuk pengukuran suhu. Ia berfungsi sebagai stasiun budak pada jaringan CC-Link, memungkinkan pemantauan dan kontrol terpusat oleh PLC master (misalnya, seri Mitsubishi Q). Modul ini dirancang untuk akuisisi suhu presisi tinggi di lingkungan seperti perlindungan lingkungan, industri kimia, elektronik, dan aplikasi kelistrikan.

Fitur

Pengukuran Presisi Tinggi: Modul ini menawarkan akurasi yang luar biasa, dengan deviasi ±0.1% pada suhu sekitar 25±5°C. Bahkan dalam kondisi suhu yang lebih luas (di bawah 20°C atau di atas 30°C), ia mempertahankan akurasi ±0.25%.
Koneksi 3-Kawat untuk Akurasi yang Ditingkatkan: Ia menggunakan metode koneksi 3-kawat untuk RTD platinum. Konfigurasi ini membantu mengkompensasi resistansi kawat timah, secara signifikan mengurangi kesalahan pengukuran dibandingkan dengan pengaturan 2-kawat dan memastikan data yang lebih andal.
Kecepatan Konversi Cepat: Setiap saluran memiliki waktu konversi 40ms, memungkinkan pengambilan sampel perubahan suhu yang relatif cepat di keempat saluran.
Integrasi Jaringan CC-Link: Sebagai modul budak yang kompatibel dengan CC-Link Ver.2.0, ia mendukung komunikasi berkecepatan tinggi hingga 10 Mbps. Hal ini memungkinkan kontrol terdistribusi, di mana modul dapat dipasang dekat dengan sensor suhu, mengurangi biaya kabel dan meningkatkan keandalan sistem.
Isolasi Listrik: Modul ini menyediakan isolasi penggabung fotolistrik antara sirkuit input sensor Pt100 dan bus komunikasi CC-Link, meningkatkan kekebalan terhadap kebisingan dan melindungi sistem dari perbedaan potensial ground.

Material & Aplikasi

Konstruksi modul melibatkan komponen elektronik yang dipasang pada PCB yang ditempatkan di dalam unit yang ringkas. Koneksi eksternal dibuat melalui blok terminal sekrup yang kuat (sekrup M3.5) untuk sinyal komunikasi/daya dan input/output sensor. Penggunaan material utamanya berpusat pada elektronik kelas industri yang andal yang dirancang untuk pengoperasian jangka panjang.

Aplikasi Utama: Otomatisasi industri untuk pemantauan suhu yang presisi. Kasus penggunaan umum meliputi:

Industri Proses: Memantau suhu reaksi di pabrik kimia atau kontrol suhu dalam peralatan perlindungan lingkungan.
Manufaktur: Pengawasan suhu dalam produksi komponen elektronik, manufaktur baterai, dan berbagai sistem kelistrikan.
Integrasi Peralatan: Berfungsi sebagai komponen penting dalam mesin yang memerlukan umpan balik suhu resolusi tinggi untuk loop kontrol.

Parameter Teknis Utama

Parameter	Spesifikasi
Jumlah Saluran	4 saluran (4CH)
Sensor yang Kompatibel	Pt100, JPt100 (tipe 3-kawat)
Rentang Suhu	-180°C hingga 600°C (untuk Pt100 dan JPt100)
Resolusi	0.025°C
Kecepatan Konversi	40 ms per saluran
Nilai Output	Biner 16-bit (-1800 hingga 6000) / Biner 32-bit (-180000 hingga 600000)
Akurasi	±0.1% (pada 25±5°C); ±0.25% (pada 30°C)
Tegangan Catu Daya	DC 24V (允许范围 DC 18-30V)
Stasiun CC-Link yang Ditempati	4 stasiun
Isolasi	Isolasi fotokopler antara input sensor dan CC-Link
Dimensi (T x L x D)	65 mm x 151.9 mm x 63 mm
Berat	0.38 kg

Spesifikasi Umum

Parameter	Spesifikasi
Suhu sekitar pengoperasian	0...55 ˚C
Suhu sekitar penyimpanan	-20...75 ˚C
Kelembaban sekitar pengoperasian	10...90 %RH, non-kondensasi
Kelembaban sekitar penyimpanan	10...90 %RH, non-kondensasi
Ketahanan getaran	Sesuai dengan JIS B 3502 dan IEC 61131-2
Ketahanan guncangan	Sesuai dengan JIS B 3502 dan IEC 61131-2 (147 m/s2, 3 kali masing-masing dalam 3 arah X, Y, Z)
Atmosfer pengoperasian	Tidak ada gas korosif
Ketinggian pengoperasian	0...2000 m
Lokasi pemasangan	Di dalam panel kontrol
Kategori tegangan lebih	II atau kurang
Tingkat polusi	2 atau kurang
